Hinweise zum elektrischen Anschluss

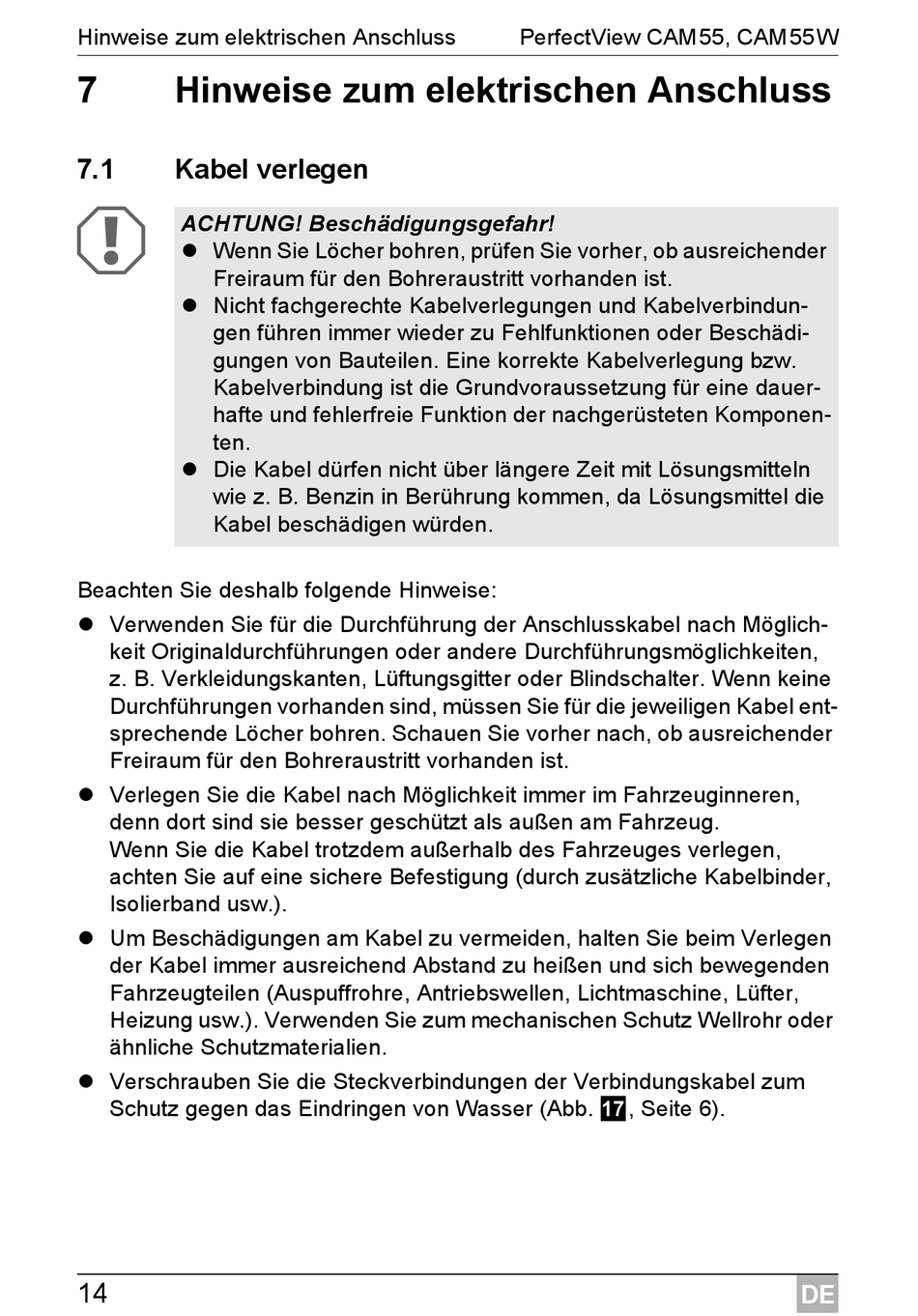

7 Hinweise zum elektrischen Anschluss
7.1

Kabel verlegen

A
ACHTUNG! Beschädigungsgefahr!
 Wenn Sie Löcher bohren, prüfen Sie vorher, ob ausreichender
Freiraum für den Bohreraustritt vorhanden ist.
 Nicht fachgerechte Kabelverlegungen und Kabelverbindun-
gen führen immer wieder zu Fehlfunktionen oder Beschädi-
gungen von Bauteilen. Eine korrekte Kabelverlegung bzw.
Kabelverbindung ist die Grundvoraussetzung für eine dauer-
hafte und fehlerfreie Funktion der nachgerüsteten Komponen-
ten.
 Die Kabel dürfen nicht über längere Zeit mit Lösungsmitteln
wie z. B. Benzin in Berührung kommen, da Lösungsmittel die
Kabel beschädigen würden.
Beachten Sie deshalb folgende Hinweise:
 Verwenden Sie für die Durchführung der Anschlusskabel nach Möglich-
keit Originaldurchführungen oder andere Durchführungsmöglichkeiten,
z. B. Verkleidungskanten, Lüftungsgitter oder Blindschalter. Wenn keine
Durchführungen vorhanden sind, müssen Sie für die jeweiligen Kabel ent-
sprechende Löcher bohren. Schauen Sie vorher nach, ob ausreichender
Freiraum für den Bohreraustritt vorhanden ist.
 Verlegen Sie die Kabel nach Möglichkeit immer im Fahrzeuginneren,
denn dort sind sie besser geschützt als außen am Fahrzeug.
Wenn Sie die Kabel trotzdem außerhalb des Fahrzeuges verlegen,
achten Sie auf eine sichere Befestigung (durch zusätzliche Kabelbinder,
Isolierband usw.).
 Um Beschädigungen am Kabel zu vermeiden, halten Sie beim Verlegen
der Kabel immer ausreichend Abstand zu heißen und sich bewegenden
Fahrzeugteilen (Auspuffrohre, Antriebswellen, Lichtmaschine, Lüfter,
Heizung usw.). Verwenden Sie zum mechanischen Schutz Wellrohr oder
ähnliche Schutzmaterialien.
 Verschrauben Sie die Steckverbindungen der Verbindungskabel zum
Schutz gegen das Eindringen von Wasser (Abb. g, Seite 6).
