Led-Zustände; Beschreibung; Funktion - Gemü 1434 μPos Betriebsanleitung

LED Farbe
OPEN gelb
ERROR rot
CLOSED orange
POWER gelb
Die Funktion der LED kann bei aktiver ERROR LED abweichen
(siehe Betriebsanleitung).

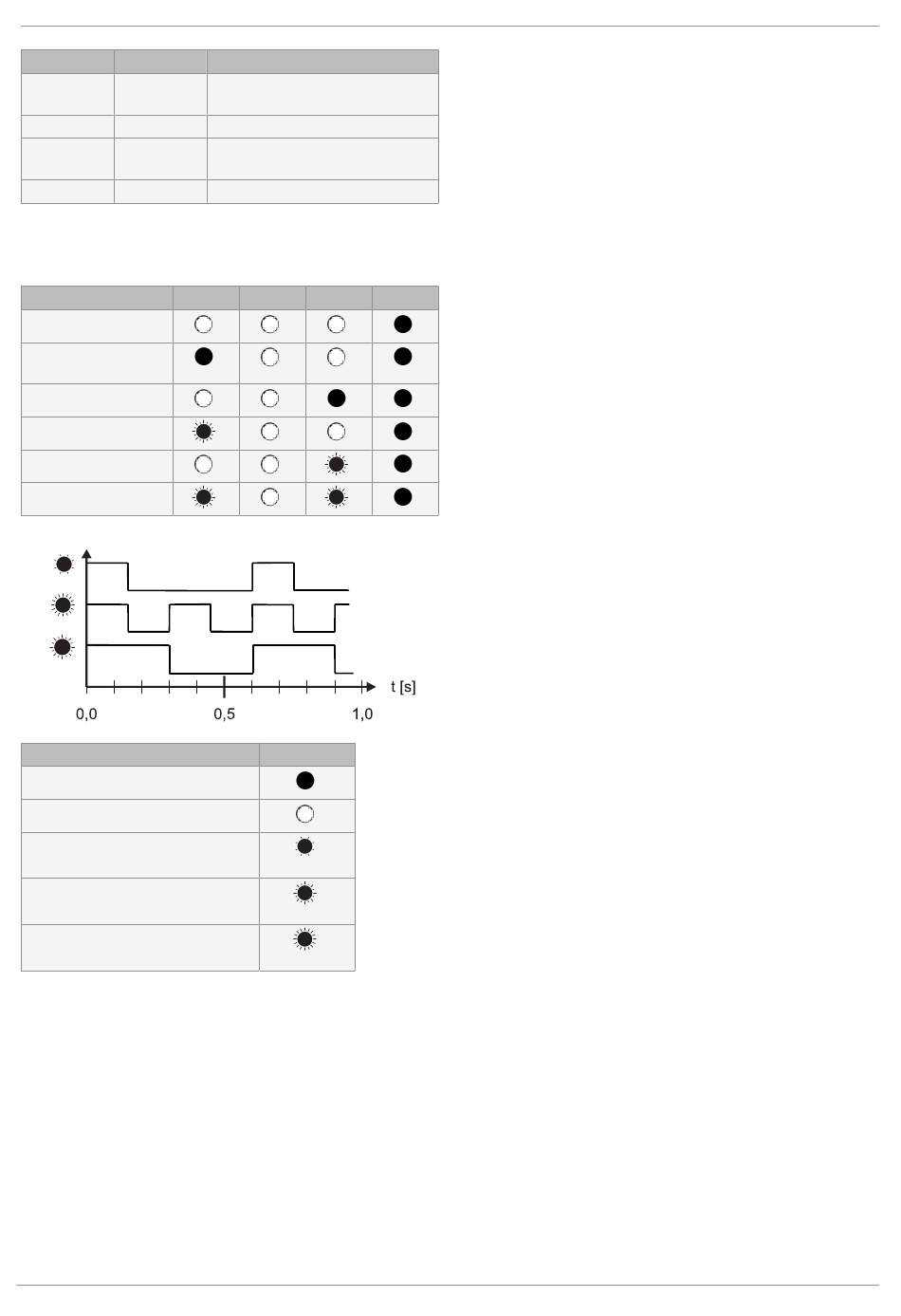

4.2.2 LED-Zustände

Funktion

OPEN
Position erreicht
Ventil in Endlage
AUF
Ventil in Endlage ZU
Ventil fährt AUF
Ventil fährt ZU
Initialisierungsphase
LED-Zustand
Leuchtet
Aus
Blinkt kurz auf,
f=1,66 Hz; 0,30s an/0,3s aus
Blinkt langsam,
f=3,33 Hz;0,15s an/0,15s aus
Blinkt schnell,
f=1,66 Hz; 0,15s an/0,45s aus
www.gemu-group.com
Funktion
Prozessventil öffnet/in Stellung
AUF
Fehler
Prozessventil schließt/in
Stellung ZU
Power
ERROR CLOSED POWER
Symbol

4.3 Beschreibung

Der digitale elektropneumatische Stellungsregler GEMÜ 1434
µPos dient zur Steuerung von pneumatisch betätigten Pro-
zessventilen mit einfachwirkenden Linearantrieben kleiner
bis mittlerer Nennweiten. Das robuste und zugleich kompak-
te Gehäuse besitzt eine transparente Abdeckung. Für die Sta-
tusanzeige sind LEDs integriert. Die Pneumatik- und Elektro-
anschlüsse sind platzsparend und leicht zugänglich ange-
ordnet.
Für Ventile größerer Nennweite bzw. falls höhere Durchfluss-
leistungen benötigt werden, kann auf den funktional ver-
gleichbaren Produkttyp GEMÜ 1436 eco cPos zurückgegrif-
fen werden.
4.4 Funktion
Der digitale elektropneumatische Stellungsregler GEMÜ 1434
µPos ist ein intelligenter digitaler Stellungsregler zum Anbau
an pneumatische Antriebe. Das Produkt wird standardmäßig
direkt an den Antrieb angebaut. Der entsprechende Weggeber
ist bereits im Stellungsregler integriert.
Optional kann das Produkt für eine externe Anbauart bestellt
werden, in der mittels M12 Steckverbindung ein separater
Weggeber angeschlossen wird.
Der Weggeber misst die aktuelle Position des Ventils und
meldet diese an die Elektronik des Produkts. Die Elektronik
vergleicht den Istwert des Ventils mit dem vorgegebenen
Sollwert und regelt bei entsprechender Regelabweichung das
Ventil nach.
Der optionale Istwertausgang gibt die aktuell ermittelte Ven-
tilposition als Analogwert aus (in selber Wirkrichtung gemäß
Regel-Diagramm).
Zum ordnungsgemäßen Betrieb muss der Stellungsregler zu
Beginn auf das daran angeschlossene Prozessventil einge-
lernt (initialisiert) werden. Dies erfolgt durch die automati-
sche Initialisierungsfunktion, welche durch einen kurzzeitigen
Spannungsimpuls am Programmiereingang aktiviert werden
kann. Nach erfolgter Durchführung wechselt der Stellungs-
regler selbstständig in den Normalbetriebsmodus und rea-
giert auf das vorgegebene externe Sollwertsignal.
7 / 32
Produktbeschreibung
GEMÜ 1434
