Technik - Service - Sicherheit
4.D

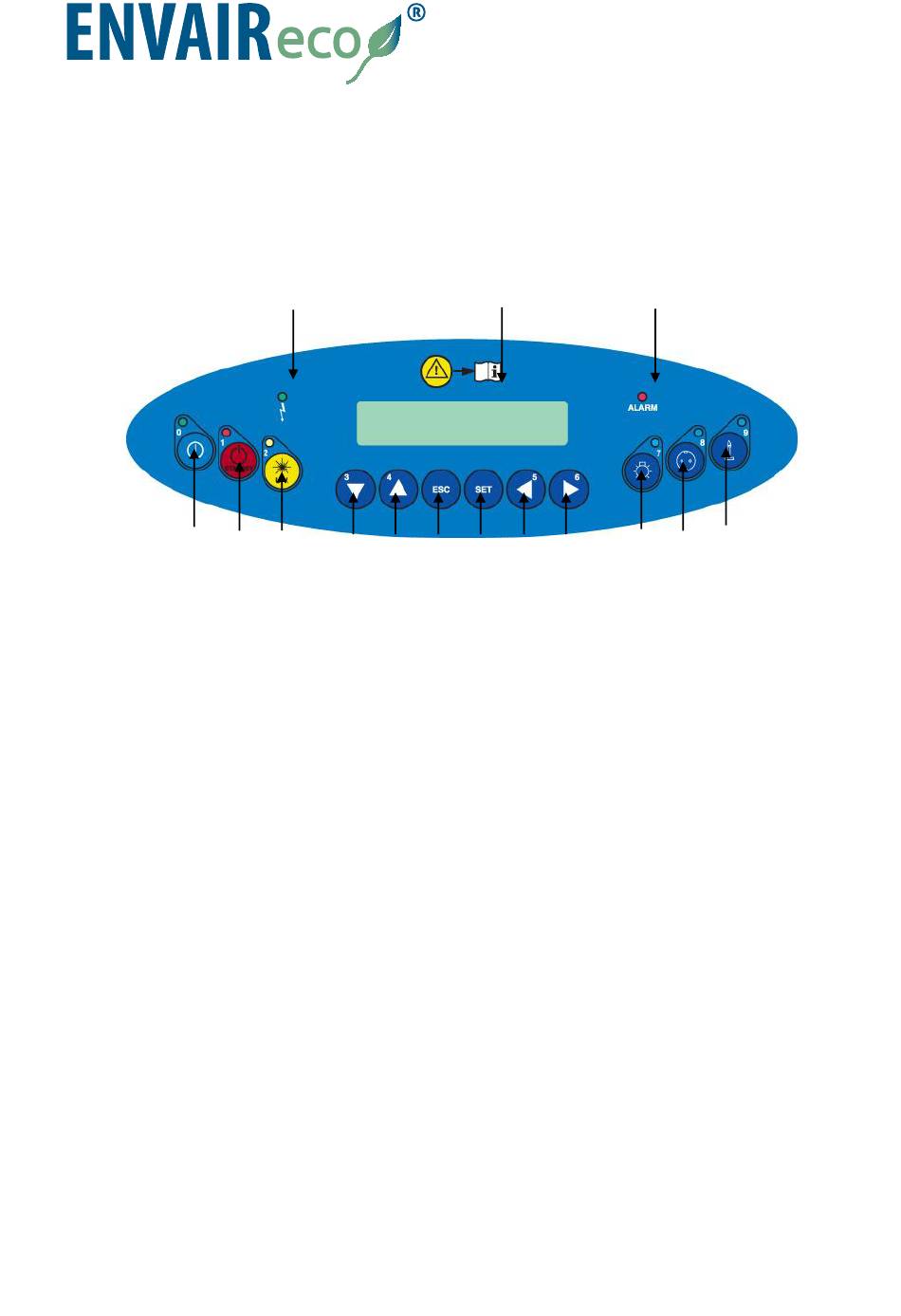

SCHALTOBERFLÄCHENSYMBOLE
Nachstehend werden alle Zeichen und Steuerungen mit der entsprechenden Beschreibung genannt, die
auf dem Schaltpanel vorhanden sind:
0
1
0
HAUPTSCHALTER:
Position "0"
Position "I"
12
2
3
4
10
In der „0" Position leuchtet die grüne LED [12] die Hauptspannung ist an;
im LCD Display erscheint der Modellname. In dieser Bedingung können
nur die Beleuchtung [7], die Spannungssteckdose [8] (mit
angeschlossenem Stecker), die UV-Lampe [2] betätigt und die
"STATUS"-Daten, die im Mikroprozessor gespeichert sind, durch Drücken
der „Links/Rechts-Pfeiltasten (6), abgefragt werden.
Bei Drücken der "I"-Taste (0) wird das Eingangspasswort abgefragt.
Wurde das Password 5 (5) und 4 (4) eingegeben und dann "SET" [11])
gedrückt, leuchtet das grüne Licht des Hauptschalters und die Werkbank
ist in Betrieb. Das LAF-Gebläse wird mit Strom versorgt und auf dem
Display erscheint die Anzeige "CHECK PANEL" dann „STAND-BY", bis
der Luftstrom die voreingestellten Werte erreicht hat. Zusätzlich ertönt ein
intermittierender akustischer Alarm, um dem Bediener zu signalisieren,
noch nicht mit der Arbeit zu beginnen. Wenn der akustische Alarm aus ist
und die Meldung „STAND-BY" erlischt, ist die Werkbank betriebsbereit.
Es wird nun die Luftgeschwindigkeit angezeigt.
ANMERKUNG: Es empfiehlt sich in jedem Fall, ca. 5 Minuten mit dem
Arbeitsbeginn zu warten.
Seite 11 von 47
13
11
5
6
7
14
8
9
