3.4.3 Einbau und Anschluss der Flüssigkeitssensoren (Optional)
3-4
Verbinden Sie das Sensorkabel mit der passenden Buchse an der Rückseite des
Instruments. Das Flüssigkeitsstand-Sensorsystem kann so erweitert werden,
dass bis zu vier verschiedene Flaschen und eine Abfallflasche kontrolliert
werden.

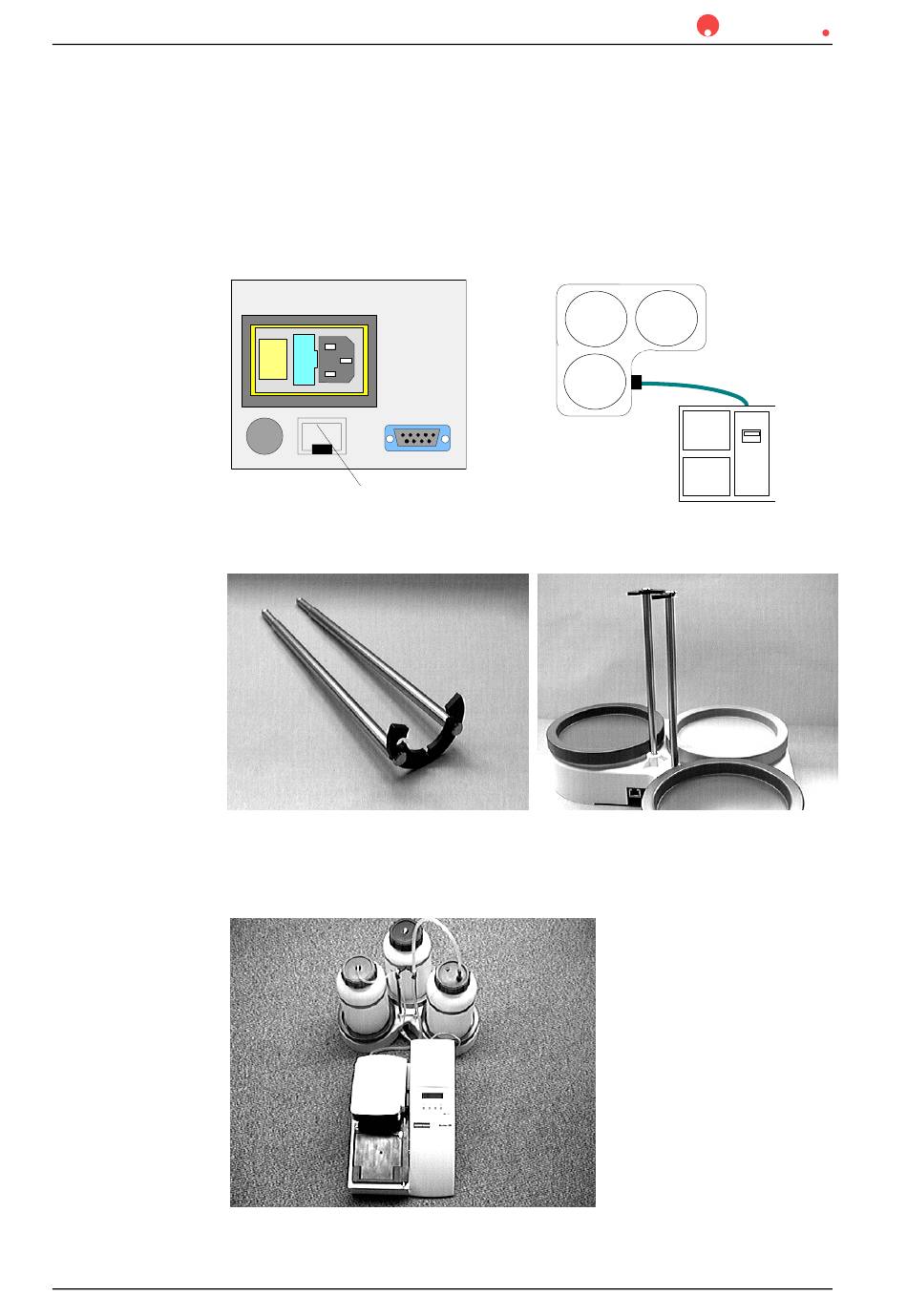

Abb. 3-3 Anschluss des Flüssigkeitssensors
Flüssigkeitssensor
Befestigen Sie den Schlauchhalter wie nachstehend gezeigt am Flaschenhalter.
Schlauchhalter
Führen Sie die Schläuche ein und verbinden Sie den Flaschenhalter mit dem
Instrument.
Gebrauchsanweisung für Columbus Washer No. I 209 011 Rev No. 1.0
TECAN
Spül
Abw.
grau
rot
Flüss. 1
grün
2003-12
