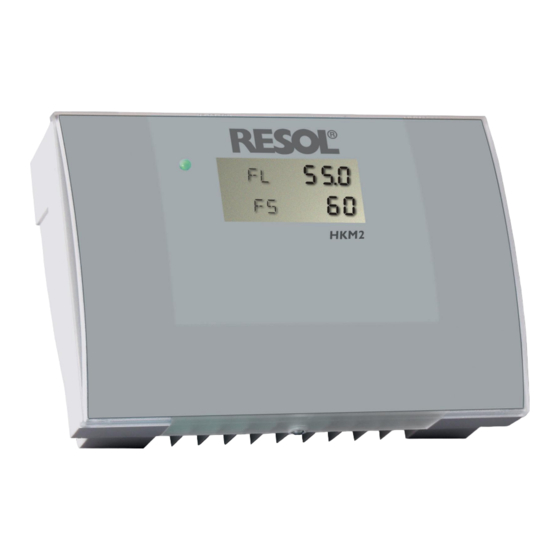

- Seite 1 RESOL HKM2 Heizkreismodul Bedienung Montage Elektrischer Anschluss Vielen Dank für den Kauf dieses RESOL-Gerätes. Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. www.resol.de...
-
Seite 2: Inhaltsverzeichnis
Das Produkt entspricht den relevanten Richtlinien Gefahren und Schäden für Menschen und Sachwerte aus- und ist daher mit der CE-Kennzeichnung verse- zuschließen. hen. Die Konformitätserklärung kann bei RESOL Vorschriften angefordert werden. Beachten Sie bei Arbeiten - die gesetzlichen Vorschriften zur Unfallverhütung,... - Seite 3 Deckelverschlussschraube Bestellhinweise Artikelnummer • RESOL HKM2 145 440 30 Heizkreismodul für einen witterungsgeführten Heizkreis • RESOL HKM2 - Komplettpaket 145 440 40 Heizkreismodul für einen witterungsgeführten Heizkreis inkl. Außentemperaturfühler FAP13 und Vorlauffühler FRP21 Zubehör Fernversteller RTA11-M Der Fernversteller RTA11-M dient der komfortablen Einstellung der Heiz kurve des Reg- lers.
-
Seite 4: Technische Daten
1 RTA11-M Bus-Anschluss: Ausgänge: RESOL VBus 4 Standardrelais Mit Hilfe des HKM 2 können RESOL Regelungen zu gekop- pelten Hei zungs-/So lar regler einheiten erweitert werden. Das Heiz kreis modul verfügt über: 6 Sensoreingänge (Pt1000) 5 Relaisausgänge Kon troll leuch te... -
Seite 5: Installation
Der elektrische Anschluss ist entsprechend dem jeweiligen Vor jedem Öffnen des Gehäuses Elektroanschlussplan durchzuführen. Trennung von der Netzspannung Das HKM2 muß über eine zusätzliche Einrichtung mit einer sicherstellen Trennstrecke von mindestens 3 mm allpolig bzw. mittels einer Trennvorrichtung nach den geltenden Installationsregeln vom Netz getrennt werden können. -
Seite 6: Anschlussklemmen
Polung an den Klemmen 5 bis 12 (siehe Sensor Heizkreis-Vorlauf Klemmenplan Abb. 1). VBus-Anschluss Hauptregler und HMK2 werden über den RESOL VBus ver- bunden. Der Anschluss erfolgt mit beliebiger Polung an den keine Funktion Klemmen 13 und 14. Die Konfiguration des Moduls erfolgt über den Hauptregler. Aktivieren Sie im Optionsmenü des Hauptreglers das HK-Modul.. -
Seite 7: Sensortypen
HKM2 2. Sensortypen Für das RESOL Heizkreismodul 2 und den entsprechenden FR: 2,5 m lange Ölflexleitung für Temperaturen von Regler werden Präzisionstemperatursensor in Pt1000- -5 °C ... +80 °C, vorzugsweise für den Speicher. Ausführung (FKP und FRP) eingesetzt. Die einschlägigen örtlichen und VDE-Richtlinien sind zu beachten. -
Seite 8: Funktionsübersicht
HKM2 3. Funktionsübersicht Alle Einstellungen für das HKM2 sind über das entsprechende Menü des angeschlossenen Reglers vorzunehmen! Bitte lesen Sie auch die Montagean- leitung des Reglers um alle Funktionen des HKM2 nutzen zu können. 3.1 Heizkreis (witterungsgeführt): Aus der Außentemperatur wird über die Heizkennlinien eine Vorlauf solltemperatur für den Heizkreis ermittelt. -
Seite 9: Vorlaufsolltemperatur
HKM2 3.6 Vorlaufsolltemperatur: Die gemessene Außentemperatur und die gewählte Heiz- kennlinie ergeben die Vorlaufsolltemperatur. Auf diese wird der Korrekturwert des Fernver stellers als auch die Tages- korrektur oder Nachtabsenkung addiert. Vorlaufsolltemperatur = Kennlinientemperatur + Fernver - st el l e r + (Tageskorrektur oder Nachtabsenkung). -
Seite 10: Bedienung Und Einstellung
HKM2 4. Bedienung und Einstellung Schließen Sie das das HKM2 über den RESOL VBus an den Hauptregler an. Aktivieren Sie im Optionsmenü des Haupt- reglers das HK-Modul.. Ab DeltaSol M Version 1.10 kann zwischen „Nein“, „HKM1“ und „HKM2“ gewählt werden, in den vorherigen Versionen zwischen „Ja“... -
Seite 11: Temperatur Vorlauf
Anzeigebereich: -15,0°K ... +15,0°K „Fernversteller Korrektur“ gibt die Parallelverschiebung der Heizkennlinie in Kelvin an. Die Einstellung des Wertes erfolgt ausschließlich am externen Fernversteller RESOL RTA11-M. Dieser muss ab DeltaSol M Version 1.10 im HEIZKREIS/Exper- te Menü aktiviert werden. 4.1.4 Vorlaufsolltemperatur Der Wert Vorlaufsolltemperatur gibt den Zielwert der Vor- lauftemperatur an. -
Seite 12: Vorlaufmaximaltemperatur
HKM2 4.1.8 Vorlaufmaximaltemperatur Einstellkanal für die maximal zulässige Vorlauftemperatur ANLAGE / HEIZKREISE / HK-MODUL / TVORL- des Heizkreises. Bei Überschreiten der Vorlaufmaximal- temperatur wird der Heizkreis abgeschaltet (der Mischer Einstellbereich: 10°C ... 100°C wird zu gefahren und die Pumpe je nach gewählter Option Werkseinstellung: 50°C... -
Seite 13: Hkm Experte
HKM2 4.1.14. HKM Experte (ab DeltaSol M SW-Version 1.10) ∆TNHein Einschalttemperaturdifferenz Liegt die Temperatur am Speichersensor (S1, NH=Thermo) Nachheizung bzw. an beiden Speichersensoren (S1 und S2, NH=Boiler) (Nachheizg=Therm. od. nur noch höher als die Vorlaufsolltemperatur um den Wert Boiler) ∆TNHein, so wird die Nachheizung (Relais 5) eingeschaltet. -
Seite 14: Handbetrieb
Reglers zu kontrollieren. Kontrolllampe und das Symbol im Display des Reglers Das HKM2 ist mit einer Topfsicherung T4A geschützt. signalisiert. Im Display wird dazu für den entsprechenden Diese wird nach Abnahme der Blende zugänglich und kann Sensor ein Fehlercode angegeben. Zur Überprüfung des 3. -
Seite 15: Ursachen Und Lösungen
- Überprüfen Sie ob der Fernversteller in der Position „Heizkreis aus“ steht - Die Pumpeneinstellung am HKM2 steht auf „0“ (Aus) Die Heizung ist ständig aus - Der Vorlaufsensor ist defekt (siehe Sensorfehler) - Der Temperaturwert für den Sommerbetrieb ist zu niedrig - Überprüfen Sie den eingestellten Wert der Mischerlauf-... -
Seite 16: Ihr Fachhändler
