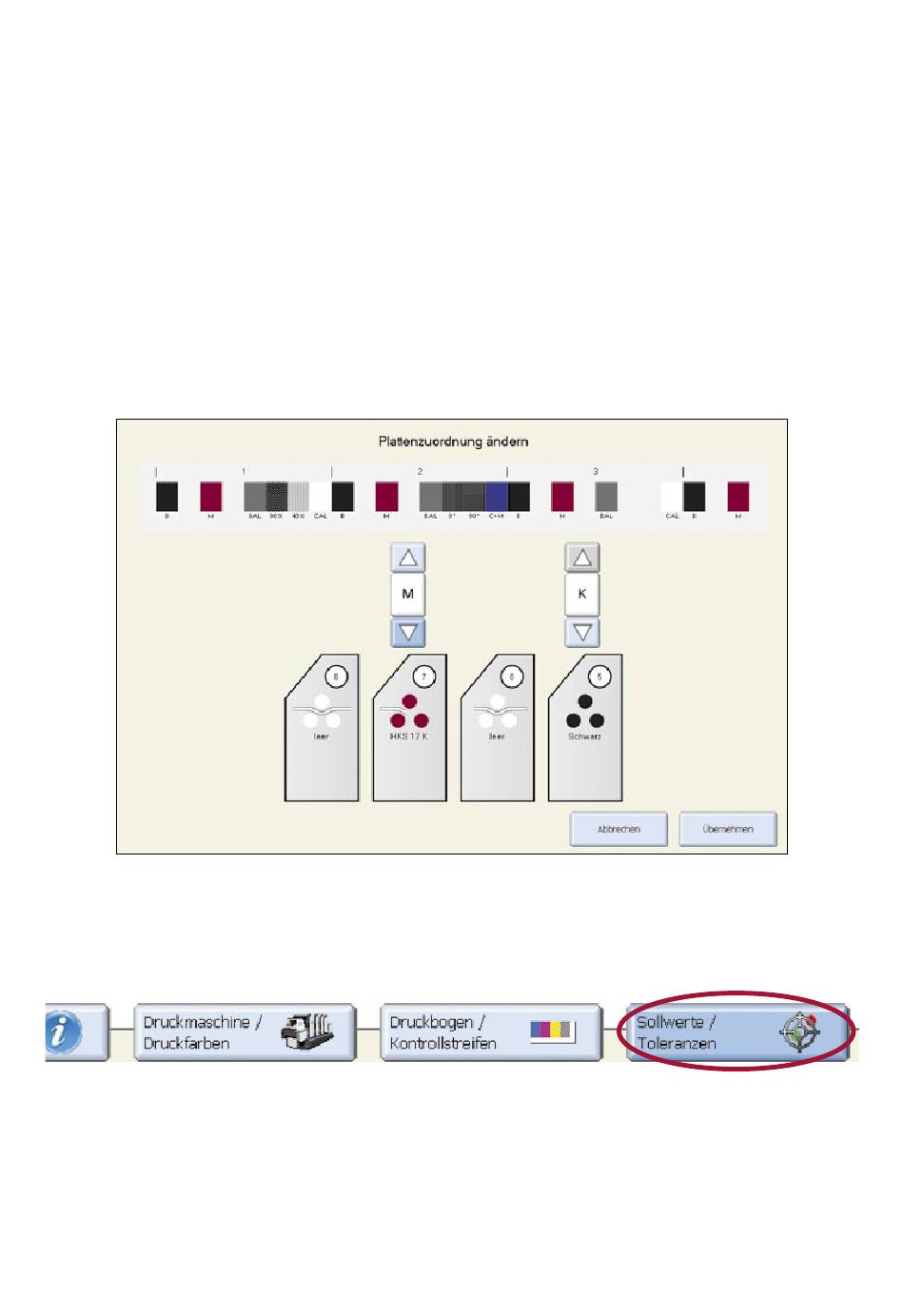

Die Option „Plattenzuordnung ändern" (4. in Abb. S. 45) öffnet ein eigenes Fenster, in
dem die individuelle Zuordnung einer Druckplatte zu einem Druckwerk vorgenom-
men werden kann.
Eine Änderung der Plattenzuordnung ist immer dann notwendig, wenn die Reihenfol-
ge der Druckfarben verändert wurde oder Sonderfarben eingesetzt werden.
Damit der Druckkontrollstreifen messtechnisch richtig erfasst und ausgewertet
werden kann, war es im nachfolgenden Beispiel nötig, der Sonderfarbe HKS 17 K in
Druckwerk Nr. 7 als Druckfarbe Magenta (1.) zuzuordnen, damit der Druckkontroll-
streifen an der richtigen Stelle ein Messfeld aufweist.
1.
Einrichten – Sollwerte / Toleranzen
Nachdem die Farbkästen virtuell mit Druckfarbe befüllt wurden, werden ihnen – als
letzter Schritt vor der Messung – Sollwerte und Toleranzen zugeordnet.
Bereits installiert sind die Vorgabewerte, die der internationale Standard ISO 12647
für die Papierklassen 1 – 5 liefert.
Seite 46
Handbuch TECHKON SpectroDrive Kapitel 3 – Bedienung
