Techkon SpectroDrive Handbuch

Vorschau ausblenden Andere Handbücher für SpectroDrive:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Scan-Mess-System
SpectroDrive
Software
ExPresso 4
Handbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Techkon SpectroDrive

Inhaltszusammenfassung für Techkon SpectroDrive

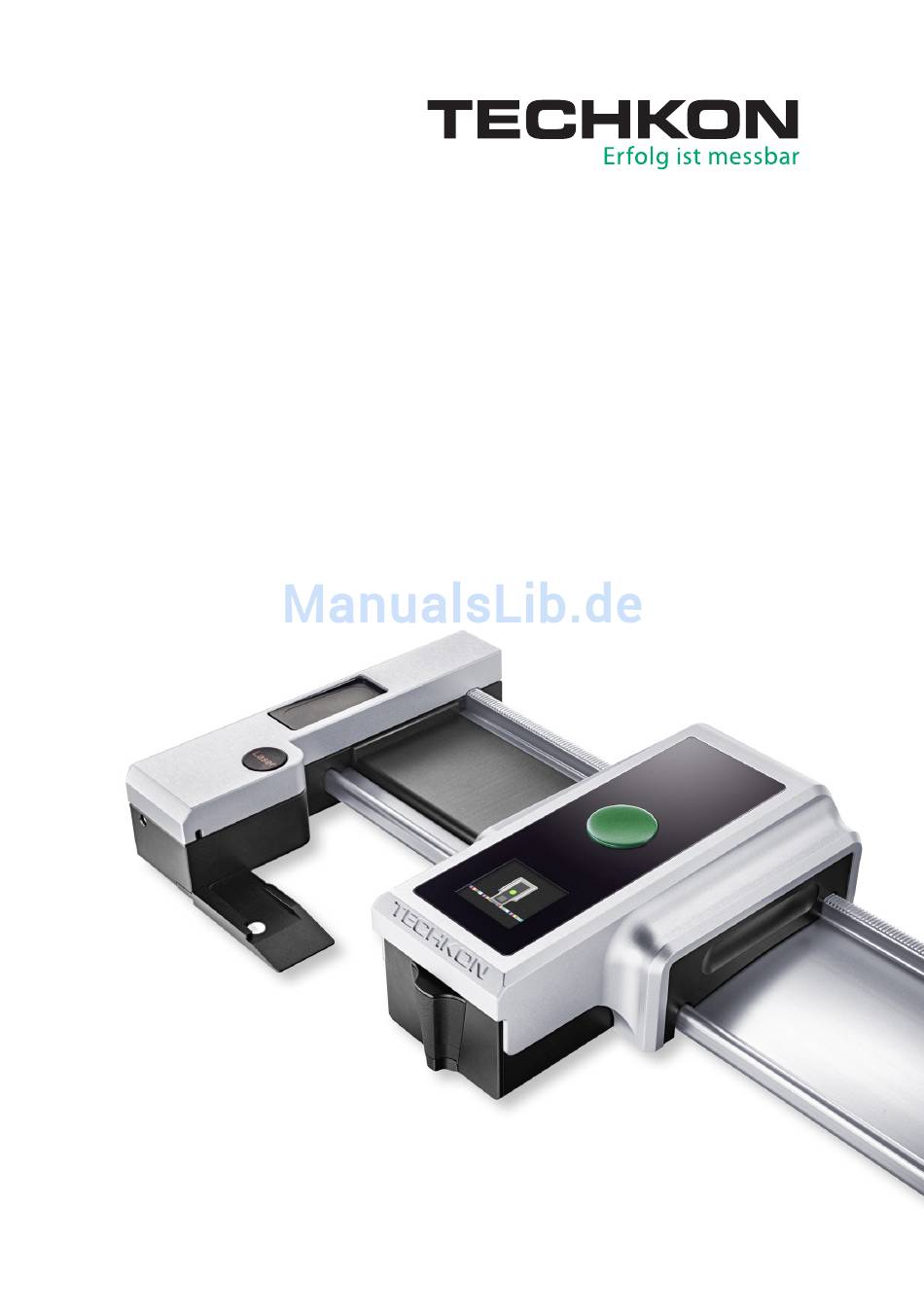

  • Seite 1 Scan-Mess-System SpectroDrive Software ExPresso 4 Handbuch...
  • Seite 2 Computer. Programme dürfen nur zu Siche- rungszwecken kopiert werden. Das TECHKON-Team ist bei der Erstellung dieses Handbuchs mit gro- ßer Sorgfalt vorgegangen. Trotzdem können Fehler nicht vollstän- dig ausgeschlossen werden. Die TECHKON GmbH und die Autoren können für fehlerhafte Angaben und deren Folgen keine Haftung...

  • Seite 3: Willkommen

    Sie werden begeistert davon sein, dass Sie schon nach wenigen Minuten der Lektüre dieses Handbuchs sicher mit dem Messgerät umgehen werden. Das zweite Kapitel erklärt den Aufbau von SpectroDrive und die Installation der Software ExPresso 4. Das dritte Kapitel beschreibt die einzelnen Messfunktionen im Detail und dient damit der Vertiefung.

  • Seite 4: Inhaltsverzeichnis

    Allgemeine Beschreibung des Mess-Systems Produktbeschreibung ........................5 Lieferumfang ............................10 KAPITEL 2: Installation von SpectroDrive und der Software ExPresso 4 Montage von SpectroDrive ......................11 2.2 Installation der Software ExPresso 4 ..................12 KAPITEL 3: Bedienung von SpectroDrive und der Software ExPresso 4 Handhabung von SpectroDrive ....................13...

  • Seite 5: Kapitel 1: Allgemeine Beschreibung Des Mess-Systems

    So macht sich das Mess-System schnell bezahlt. Der relativ geringen und nur einma- ligen Investition in SpectroDrive steht ein um Faktoren höherer und stetiger Gewinn gegenüber, der durch die Kosteneinsparungen entsteht. Auch ältere Druckmaschinen...
  • Seite 6 Vorgänge konzentrieren muss. Daher wurde bei der Entwicklung von SpectroDrive großer Wert auf Ergonomie und Schnelligkeit des Systems gelegt, um die Arbeit mit SpectroDrive noch intuitiver und komfortabler zu gestalten. So kann z. B. ein Laserstrahl aktiviert werden, der das exakte Positionieren des Druckkontrollstreifens unterstützt.

  • Seite 7: Alle Vorteile Auf Einen Blick

    Anordnung des Druckkontroll- Automatische Weiß-Kalibration streifens erfordern  Simultane Datenübertragung per  PC-Software TECHKON ExPresso 4  wahlweise über Touch-Screen be- WLAN; daher kein störendes Verbin- dienbar dungskabel Durch leichtes Abnehmen von Hand Keine Druckluft zum Fixieren des ...
  • Seite 8 Druckqualität für die Steuerung der Druckmaschine in Echtzeit So schnell wird aus einem automati- schen Mess-System ein Handmessgerät. Einfach das kompakte SpectroDrive von der Schiene abheben und für Einzelmes- sungen einsetzen. Das Messergebnis der Einzelmessung wird auch direkt im Gerä- tedisplay angezeigt und kann dort kom- fortabel abgelesen werden.

  • Seite 9: Abmessungen

    52: 750 mm, 74: 970 mm, 102: 1250 mm,105: 1280 mm Ausführungen Das Scan-Messgerät SpectroDrive und die Windows-Software TECHKON ExPresso 4 bilden eine Komplettlösung für die Qualitätssicherung und Produktivitätssteigerung einer Druckmaschine. Es sind zwei Varianten erhältlich: SpectroDrive + ExPresso Basic...

  • Seite 10: Lieferumfang

    Microsoft Windows 7, 8 oder 10; 32- und 64-Bit, Minimum: IBM-kompatibler PC mit Intel Core Duo oder vergleichbarem Prozessor, 4 GB RAM, 2 USB-Anschlüsse; Bildschirmauflösung für TECHKON ExPresso: Min. 1.280 x 1.024 Pixel Das folgende Zubehör ist zusätzlich erhältlich Farbreferenz SpectroCheck zur Überprüfung der Messgenauigkeit ...

  • Seite 11: Installation Von Spectrodrive Und Der Software Expresso

    KAPITEL 2 – Installation Kapitel 2 Installation von SpectroDrive und der Software ExPresso 4 2.1 Montage von SpectroDrive Verbinden Sie die Horizontalschiene mit den  linken und rechten Haltern wie auf den Bildern gezeigt. Schützen Sie während der Montage die Halter mit einem weichen Tuch oder einer Schaumstoffunterlage vor Kratzern.

  • Seite 12: Installation Der Software Expresso 4

    Es ist wichtig, bei der Installation unbedingt in der richtigen Reihenfolge vorzugehen, um sicherzustellen, dass der USB-Gerätetreiber richtig installiert wird: WLAN-Modul 1. Legen Sie die TECHKON CD bei eingeschal- zur Daten- tetem Computer in das CD-Laufwerk, OHNE übertragung dass das USB-WLAN-Modul oder das USB- Dongle (Programmschutzschlüssel) mit dem...

  • Seite 13: Bedienung Von Spectrodrive Und Der Software Expresso

    KAPITEL 3 – Bedienung Kapitel 3 Bedienung von SpectroDrive und der Software ExPresso 4 3.1 Handhabung von SpectroDrive Automatische Messungen Setzen Sie das Messgerät auf die Horizon-  talschiene. WLAN-Modul Messbereich Das WLAN-Modul sollte möglichst nah am  Messgerät platziert werden. Die Vorderseite sollte Richtung Mess-System weisen, wie auf dem nebenstehenden Bild dargestellt.

  • Seite 14: Einzelmessungen

    Messkopf auf einem einzelnen Messfeld positioniert und kurz die grüne Taste gedrückt wird. Die Messwerte erscheinen umgehend im Ge- räte-Display sowie in der TECHKON ExPresso Software im Fenster Einzelmessung. Anzeigemodi des Gerätedisplays Ergebnisse einer Einzelmes- Papierweiß-Kalibration wird sung;...

  • Seite 15: Ausführen Von Messungen

    PC wird unterbrochen. Es lässt sich durch Drücken der am Gerät befindlichen grünen Messtaste wieder einschalten, jedoch nicht vom PC aus reaktivieren. Geräteinformationen und Sicherheitshinweise Die Benutzung dieses Geräts auf eine andere Art und Weise, als von TECHKON GmbH empfohlen, kann die Gerätesicherheit gefährden.

  • Seite 16: Pflege Und Wartung

    Luftfeuchtigkeit (nicht kondensierend); Lagerungstemperatur: -20 bis 50 °C. 3.2 Pflege und Wartung Reinigung SpectroDrive ist ein hochpräzises, optisches Mess-System. Vermeiden Sie Stöße, starke Temperatureinwirkungen oder den Betrieb in staubiger oder feuchter Umgebung. Der Messkopf ist zwar staubdicht abgeschlossen; achten Sie jedoch darauf, dass sich kein Staub oder Druckpuder in der Messblende absetzt.

  • Seite 17: Gerätegarantie Und Service

    Minuten bis es sich automatisch ausschaltet. Drücken Sie dann zum erneuten Ein- schalten die grüne Taste. Gerätegarantie und Service Die Garantiezeit für TECHKON Produkte beträgt 24 Monate ab dem Kaufdatum. Ver- brauchs- und Verschleißteile sind hiervon ausgenommen. Ihre Rechnung ist gleichzei- tig Ihr Garantieschein. Der Garantieanspruch erlischt bei Schäden durch unsachgemä- ße Handhabung oder Gewalteinwirkung.

  • Seite 18: Software Expresso 4 Im Überblick

    Handbuch TECHKON SpectroDrive 3.3 Software ExPresso 4 im Überblick Die Software ist klar strukturiert. Die Menüleiste umfasst die vier Bereiche Auftrag (blaue Tasten), Einstellungen (rote Tasten), Beenden (blaue Taste) und Bewertung (wenn aktiv). Die dazugehörigen Untermenüs folgen dieser Farbzuordnung. AUFTRAG: S.
  • Seite 19 KAPITEL 3 – Bedienung EINSTELLUNGEN: S. 24 S. 25 S. 24 S. 27 S. 29 S. 31 S. 33 S. 37 S. 29 S. 38 S. 39 S. 39 BEENDEN: S. 63...
  • Seite 20 Handbuch TECHKON SpectroDrive Durch Anklicken des TECHKON ExPresso-Logos im rechten oberen Bereich in der Me- nüleiste (1.), erhält man einen schnellen Zugang zu wichtigen Geräteeinstellungen. Es erscheint ein Fenster mit den Untermenüs Messgerät, Messeinstellungen, Export in andere Anwendungen und Update (siehe S. 33 – 36).

  • Seite 21: Programmeinstellungen

    KAPITEL 3 – Bedienung 3.4 Programmeinstellungen Nach dem Starten der Software durch Doppelklick auf das TECHKON ExPresso-Sym- bol, prüft das Programm zunächst, ob ein Messgerät sowie Dongle und WLAN-Modul erkannt werden. Ist kein Messgerät angeschlossen, erscheint ein Informations-Fenster mit dem Hinweis, dass der ExPresso Demo-Modus aktiv ist.
  • Seite 22 Handbuch TECHKON SpectroDrive Wurde im Menübereich Einstellungen  Druckbedingungen  Druckmaschinen noch keine Druckmaschine eingerichtet, erscheint nun folgendes Info-Fenster: Eine, dem Druckauftrag entsprechende, Druckmaschine kann angelegt werden, indem die Neu-Taste im Menüpunkt Druckmaschine angeklickt wird. Nach dem Editieren der Maschinenparameter im Pop-up-Fenster und dem Speichern der neu angelegten Druckmaschine, erscheint diese in einer Liste im rechten Bereich des Menüfensters, wo...
  • Seite 23 KAPITEL 3 – Bedienung Bestimmte Einstellungen werden nur einmal durchgeführt, nachdem die Software installiert wurde. Sie müssen nur selten verändert werden; nämlich nur dann, wenn sich grundsätzliche Bedingungen verändert haben. Zum Beispiel werden Einstellun- gen zur Sprachauswahl und dem verwendeten Messgerät nur einmal durchgeführt und müssen dann nicht bei jedem Einrichten eines Druckauftrags wieder neu erstellt werden.

  • Seite 24: Folgende Einstellungen Sind Im Bereich Der Druckbedingungen Möglich

    Handbuch TECHKON SpectroDrive Folgende Einstellungen sind im Bereich der Druckbedingungen möglich: Druckbedingungen – Druckmaschinen Name: Textfenster für den Namen der Druckmaschine  Hersteller: Textfenster (muss nicht ausgefüllt werden)  Typ: Textfenster (muss nicht ausgefüllt werden)   Anzahl Druckwerke: 1 – 6 für ExPresso Basic, 1 – 16 für ExPresso Pro...
  • Seite 25 KAPITEL 3 – Bedienung Druckbedingungen – Druckfarben In diesem Bereich wird eine Liste der verfügbaren Druckfarben angezeigt und verwal- tet. Bereits vorinstalliert sind die vier Prozessfarben C, M ,Y und K sowie die Farben im Übereinanderdruck M+Y, C+Y, C+M, C+M+Y (1.) und Papierweiß. Sie sind im Farbfächer CMYK abgelegt und es sind ihnen schon Bildschirmfarben zugeordnet.
  • Seite 26 Handbuch TECHKON SpectroDrive Geben Sie nun einen Farbnamen (1.) für die Sonderfarbe ein. Zusätzlich kann auch  ein Hersteller (2.) eingetragen werden. Es kann für die neue Farbe ein bereits angelegter Farbfächer angewählt oder ein  neuer erstellt werden. Einen neuen Farbfächer legen Sie an, indem Sie die Taste Farb- fächer bearbeiten (3.) anklicken, in dem sich nun öffnenden Fenster Neu wählen und,...
  • Seite 27 Druckbedingungen – Kontrollstreifen In diesem Menübereich wird die Liste der verfügbaren Druckkontrollstreifen ange- zeigt. Wir empfehlen die Verwendung der TECHKON TCS Druckkontrollstreifen, da diese farbzonenbezogen aufgebaut sind und alle relevanten Messfelder enthalten. Andere Definitionen können über die Importieren-Funktion geladen werden.
  • Seite 28 Handbuch TECHKON SpectroDrive Es öffnet sich das Fenster Kontrollstreifenfelder bearbeiten, das sich in die drei Berei- che Einstellungen (1.), Kontrollstreifenfelder (2.) und Information (3.) gliedert. Zunächst werden in den Einstellungen jeweils drei Prozentwerte für die unter Kon-  trollstreifenfelder aufgelisteten Rasterprozent- und Balancefelder festgelegt (4.).

  • Seite 29: Folgende Einstellungen Sind Im Bereich Der Messbedingungen Möglich

    KAPITEL 3 – Bedienung Folgende Einstellungen sind im Bereich der Messbedingungen möglich: Messbedingungen – Sollwerte / Toleranzen Hier wird eine Liste der Sollwertdatensätze für die Papierklassen 1 – 5 bzw. Papierklas- sen 1-8 mit den dazugehörenden Toleranzen angezeigt. Die Werte basieren auf den Normen ISO 12647-2:2007 und ISO 12647-2:2013 für den CMYK Druck.
  • Seite 30 Handbuch TECHKON SpectroDrive Klicken Sie nun auf die Neu-Taste, die sich im Menübereich links unten befindet. Es  erscheint das Fenster Sollwerte / Toleranzen für Druckfarbe. Wählen Sie aus dem Pull-Down-Menü Farbname (1.) eine der Farben, die Sie zuvor ...

  • Seite 31: Messbedingungen - Bewertung

    KAPITEL 3 – Bedienung Messbedingungen – Bewertung In diesem Menübereich werden die Vorgaben definiert, auf die sich die Bewertung einer Messung bezieht. Das Menüfenster ist in die drei Bereiche Bewertung (1.), Bewertung Bereiche (2.) und Einstellung Trapping (3.) eingeteilt. Hier können mittels der Schieberegler individuelle, kundenspezifische Einstellungen vorgenommen werden.
  • Seite 32 Handbuch TECHKON SpectroDrive Im Bereich Bewertung können die für den Druckprozess wesentlichen Parameter, wie z. B. Dichte, ∆E, Bedruckstoff und Trapping definiert werden. Die Schieberegler können mittels der Schaltfläche Werte zurücksetzen (4.) komplett und schnell auf ihre Ausgangpositionen zurückgesetzt werden Im Feld Bewertung Bereiche werden die Anzeigebereiche der vier Farben definiert, in denen die Bewertungsschaltfläche im ExPresso-Menü...
  • Seite 33 Bereiche aufteilt. Das Messgerät-Fenster liefert alle relevanten Informationen zu dem ausgewählten Gerät (1.). Befinden sich mehrere aktive TECHKON Messgeräte im Drucksaal, kann mit Messgerät suchen / auswählen das gewünschte Messgerät bestimmt werden (2.). Wurde die Horizontalschiene des Systems gewechselt, muss im rechten Bereich des Fensters durch Tastendruck die Systemlänge ermittelt (3.) und die Ausrichtung des...
  • Seite 34 Handbuch TECHKON SpectroDrive In den Messeinstellungen werden die Grundeinstellungen für die Dichte- (1.) und Farbmetrik-Messung (2.) angezeigt. Die standardmäßige Voreinstellung für die Dichtemessung ist: in Europa: Polarisationsfilter an, Weißbezug ist Papierweiß, Dichtefilter ist ISO E,  in den USA: kein Polarisationsfilter, Weißbezug ist Absolutweiß, Dichtefilter ist ...
  • Seite 35 Verbinden Sie SpectroCheck per USB-Kabel mit dem Computer und platzieren Sie das SpectroDrive-Messgerät auf der SpectroCheck-Konsole. Drücken Sie nun die Taste TECHKON SpectroCheck starten... (5. auf S. 34). Sie werden schrittweise durch den Prüfprozess geführt. Grüne Häkchen bestätigen, dass die Messgenauigkeit von SpectroDrive den Spezifikationen entspricht.
  • Seite 36 Einstellungen  Messbedingungen  Messgeräte SpectroDrive Simulator ausgewählt wurde. Der Simulator ist ein virtuelles Messgerät, das für Tests und Vorführungen verwendet werden kann und ein SpectroDrive Messgerät simuliert. Wenn kein USB-Dongle (Programmschutzschlüssel) angeschlossen ist, kann ExPresso im Demo-Modus betrieben werden und SpectroDrive Simulator führt virtuelle Mes-...
  • Seite 37 KAPITEL 3 – Bedienung Messbedingungen – Messdaten-Export Die Messdaten jeder Messung können in andere Anwendungen exportiert werden. Die gängigsten Exportformate wie z. B. CSV (Microsoft Excel™) sind bereits vorinstal- liert (1.). Im linken Fensterbereich werden zusätzliche Informationen zu der gewählten Export- datei und dem Exportverzeichnis angezeigt (2.).
  • Seite 38 Handbuch TECHKON SpectroDrive Messbedingungen – GrayGuide Sollwerte Wurde unter Einstellungen  System / Software die Option Gracol G7™ als Grau- modus-Anzeige gewählt (siehe Abb. S. 39), steht unter Einstellungen  Messbedin- gungen  GrayGuide Sollwerte ein Menübereich zur Verfügung, der es erlaubt die GrayGuide Sollwerte manuell zu verändern oder automatisch berechnen zu lassen.

  • Seite 39: Folgende Einstellungen Sind Im Bereich System / Software Möglich

    KAPITEL 3 – Bedienung Folgende Einstellungen sind im Bereich System / Software möglich: Das Menüfenster gliedert sich in Information (1.) und Einstellungen (2.). Information: Zeigt die Software-Variante (ExPresso Basic oder Pro), die Versionsnummer der Soft- ware, die Dongle-ID und das Ablaufdatum bei zeitlimitierten Dongles an. Einstellungen: Touchscreen-Unterstützung: Muss aktiviert sein, wenn ein berührungssensitiver ...
  • Seite 40 Handbuch TECHKON SpectroDrive Anzeige Graumodus: Diese Auswahl legt fest, ob die Auswertung der Graubalance  densitometrisch oder nach Gracol G7™ erfolgen soll.  Drucker: Auswahl des angeschlossenen Druckers für Protokoll-Ausdrucke.  Sprache: Wahl der Menüsprache. Die Taste Datenbank verwalten (3. in Abb. S. 39) öffnet ein neues Fenster, in dem aus- gewählt werden kann, nach welcher Zeitspanne Aufträge archiviert werden sollen (1.).

  • Seite 41: Einrichten Und Ausführen Eines Druckauftrags

    KAPITEL 3 – Bedienung 3.5 Einrichten und Ausführen eines Druckauftrags Bevor ein Druckauftrag durchgeführt werden kann, müssen zunächst bestimmte Einstellungen vorgenommen werden. Der gesamte Bereich Auftrag ist blau gekenn- zeichnet. ExPresso speichert automatisch alle Daten, die zu einem Auftrag gehören. Dies gilt auch für Druckaufträge, die nicht komplett abgeschlossen sind und später fortgeführt werden sollen.

  • Seite 42: Einrichten

    Handbuch TECHKON SpectroDrive Ein Suchfeld unterstützt die schnelle Recherche nach vorhandenen Aufträgen. Durch Klicken auf das Feld Bearbeiten (3. in Abb. S. 41) gelangt man direkt in das Un- termenü Auftrag  Einrichten  Auftragsinfo. TIPP: Neue Aufträge, die alten Aufträgen ähneln, können durch Duplizieren einge- richtet werden.

  • Seite 43: Einrichten - Druckmaschine / Druckfarben

    KAPITEL 3 – Bedienung Einrichten – Druckmaschine / Druckfarben Eine unter Einstellungen  Druckbedingungen  Druckmaschinen bereits ange- legte Druckmaschine (siehe S. 22 und 25) wird ausgewählt und die Farbkästen werden virtuell mit Druckfarbe befüllt (1.). Farbkästen können auch leer bleiben (2.), wenn z. B. bei einer Sechsfarbenmaschine nur die ersten vier Farbkästen mit Schwarz, Cyan, Magenta und Yellow befüllt werden und die beiden letzten Farbkästen leer bleiben.

  • Seite 44: Einrichten - Druckbogen / Kontrollstreifen

    Handbuch TECHKON SpectroDrive Die Abbildung auf Seite 43 unten zeigt eine Achtfarbenmaschine, die zwei leere Farb- kästen aufweist und deren Farbkasten Nr. 7 mit der Sonderfarbe HKS 17 K befüllt ist (3.), wie der Beschriftung des Farbwerks eindeutig zu entnehmen ist.
  • Seite 45 KAPITEL 3 – Bedienung Wird ein Kontrollstreifen ausgewählt, dessen Farbzonenbreite sich von der Farbzonen- breite der ausgewählten Druckmaschine unterscheidet, erscheint eine entsprechende Warnung. Sollte der ausgewählte Kontrollstreifen kein Papierweißfeld aufweisen, muss zunächst manuell eine Papierweiß-Kalibration ausgeführt werden, bevor die Funktion zum Er- mitteln der Kontrollstreifenlänge genutzt werden kann.

  • Seite 46: Einrichten - Sollwerte / Toleranzen

    Handbuch TECHKON SpectroDrive Die Option Plattenzuordnung ändern (4. in Abb. S. 45) öffnet ein eigenes Fenster, in dem die individuelle Zuordnung einer Druckplatte zu einem Druckwerk vorgenom- men werden kann. Eine Änderung der Plattenzuordnung ist immer dann notwendig, wenn die Reihenfol- ge der Druckfarben verändert wurde oder Sonderfarben eingesetzt werden.
  • Seite 47 KAPITEL 3 – Bedienung Die Liste der Sollwertesätze (1.) kann, neben den vorinstallierten Sollwertsätzen für die fünf Papierklassen, auch individuelle Sollwertsätze umfassen (2.), die zuvor unter Ein- stellungen  Messbedingungen  Sollwerte / Toleranzen angelegt wurden (siehe S. 29 f.). Informationen zu den einzelnen Farben eines Sollwertsatzes können dem In- fobereich links von der Liste entnommen werden.

  • Seite 48: Messen Eines Druckauftrags

    Handbuch TECHKON SpectroDrive Messen eines Druckauftrags Messen – Dichte Alle relevanten Informationen zu einer Messung werden auf einem Bildschirm über- sichtlich dargestellt. Eine Messung wird durch Drücken auf die grüne Taste – wahlwei- se auf dem Messgerät oder links unten auf dem Bildschirm – ausgelöst.

  • Seite 49: Aufbau Der Befehlszeile

    KAPITEL 3 – Bedienung Im Einzelnen lassen sich diesem Infobe- reich in der Dichtemessung folgende Messdaten entnehmen: 1. Volltondichte 2. Druckkontrast 3. Flächendeckung 80 % 4. Flächendeckung 40 % 5. Schieben / Dublieren-Faktor Im Messmenü Farbmetrik und InkCheck werden diejenigen Messgrößen ange- zeigt, die dort jeweils relevant sind.
  • Seite 50 Handbuch TECHKON SpectroDrive 4. Mit diesen Tasten werden wahlweise die letzte Messung oder alle Messungen ge- löscht. 5. Die Taste Farbzonen ausblenden öffnet ein Fenster, in dem entweder einzelne Druckfarben in den Farbzonen oder ganze Farbzonen ausgeblendet werden können. Die ausgeblendeten Farbzonen fließen dann nicht mehr in die Berechnung der Re- port-Statistiken ein.

  • Seite 51: Messen - Graubalance (Densitometrisch)

    Eine im Prozess-Standard ISO 12647 für den Offsetdruck festgeschriebene Kombinati- on ist: C = 50 %, M = 40 % und Y = 40 %. Die Druckkontrollstreifen TECHKON TCS Digital beinhalten ISO 12647 konforme Grau- balancefelder für jede Farbzone. Die Graubalance-Funktion zeigt densitometrische Graubalancewerte CMY als Balkendiagramm an.
  • Seite 52 Handbuch TECHKON SpectroDrive Messen – GrayGuide (nach Gracol G7™) Die GrayGuide-Funktion dient der Anzeige von Informationen gemäß der Methode Gracol G7™, die besonders in den USA weit verbreitet ist und setzt die Verwendung eines entsprechenden Druckkontrollstreifens voraus. 1. Es muss G7™ in Anzeige Graumodus unter Einstellungen  System / Software ausgewählt werden, damit die GrayGuide-Funktion in der Menüleiste erscheint.
  • Seite 53 KAPITEL 3 – Bedienung Messen – Farbmetrik (ExPresso Pro) Dank der spektralen Messtechnologie können mit SpectroDrive neben den densi- tometrischen Messwerten weitere sehr aussagekräftige Messwerte berechnet und angezeigt werden; nämlich farbmetrische Daten. Der Vorteil der Farbmetrik (= Farb- messung) ist die absolute Beschreibbarkeit einer Farbe über Kennzahlen. Damit ist es möglich, auch Sonderfarben zu erfassen.
  • Seite 54 Im Gegensatz zu den absoluten, farbmetrischen Werten (z. B. CIE L*a*b*- Werten), wie sie die Norm ISO 12647 vorschreibt, sind es jedoch nur relative Messwerte. Dank der spektralen Messtechnologie von SpectroDrive verbindet die sehr nützliche Funktion InkCheck die Vorteile beider Methoden: Spektral basierende Empfehlungen...

  • Seite 55: Einzelmessung

    KAPITEL 3 – Bedienung Einzelmessung Eine Einzelmessung wird durchgeführt, indem SpectroDrive mit dem Messkopf auf dem Messfeld platziert und die grüne Taste gedrückt wird. Nach Abschluss der Mes- sung öffnet sich in ExPresso das Fenster Einzelmessung im Unterbereich Probe. Alle relevanten Dichte- und Farbmetrikwerte werden hier anschaulich dargestellt und sind so auf einen Blick zu erfassen.
  • Seite 56 Handbuch TECHKON SpectroDrive Einzelmessung Referenz Einzelmessung Abweichung ∆ Einzelmessung OBA-Check...

  • Seite 57: Auswerten

    KAPITEL 3 – Bedienung Auswerten Die unter Auswerten vereinten Funktionen erlauben die Auswertung einzelner Mes- sungen oder ganzer Messreihen (Auflagen). Report Einzelmessung und Auflagenreport ermöglichen eine Auswertung in Bezug auf individuell gesetzte Sollwerte und Toleranzen. ISO-Report-Einzelmessung und Auflagenreport ISO berücksichtigen zusätzlich die Einhaltung der Sollwert-Vorgaben und Toleranzen nach der internationalen Norm für Druckprozesskontrolle ISO 12647.

  • Seite 58: Auswerten - Auflagenreport Iso (Expresso Pro)

    Handbuch TECHKON SpectroDrive ISO-Report Einzelmessung umfasst zwei Bereiche: ∆E*a*b*-Vollton und die Tonwert- zunahme. Die Tonwertzunahme wird für 40 % und 80 % dokumentiert und die Sprei- zung visuell verdeutlicht. 1. Grüne „LEDs“ signalisieren Werte innerhalb der Toleranz 2. Anzeige des Farbumfangs 3.
  • Seite 59 KAPITEL 3 – Bedienung Detailansicht: Auflagenreport ISO für ∆E und ausgewählte Messung Nr. 6: Ein grüner Punkt zeigt an, dass sich der Messwert innerhalb der Toleranz befindet. Das Beispiel oben weist einen roten Punkt in Messreihe Nr. 1 (1.) auf, der eine Messung außerhalb der Toleranz signalisiert.

  • Seite 60: Auswerten - Report Einzelmessung

    Handbuch TECHKON SpectroDrive Über die Taste Farbzonen ausblenden im unteren Bereich des Hauptfensters (siehe Abb. S. 58) gelangt man zum Farbzonen-Fenster, in dem auch festgelegt werden kann, ab welchem OK-Bogen die Auswertung der Auflage beginnt. Wahlweise kann eine Messung dazu bestimmt werden. Diese Funktion ist sowohl für die Ober- als auch (sofern vorhanden) für die Unterseite verfügbar.

  • Seite 61: Auswerten - Auflagenreport

    KAPITEL 3 – Bedienung Auswerten – Auflagenreport Der Auflagenreport ist eine Prüfung der gesamten Auflage auf Einhaltung der Soll- wert-Vorgaben und Toleranzen nach eigenem Haus-Standard. Neben einer zusammenfassenden Ansicht aller Messwerte ist auch die Anzeige ein- zelner Messgrößen, wie Tonwertzunahme 40 %, Tonwertzunahme 80 %, Schieben / Dublieren, Druckkontrast und ∆E (nur ExPresso Pro) möglich, in dem das Pull-Down- Menü...

  • Seite 62: Auswerten - Bewertung Einzelmessung

    Handbuch TECHKON SpectroDrive Auswerten – Bewertung Einzelmessung Sobald das Menü Messen aktiv ist, erscheint in der Menüleiste die Schaltfläche Bewer- tung, die das Gesamtergebnis der Bewertung einer Messung in Prozent anzeigt. Nach einem Doppelklick auf diese Schaltfläche gelangt man direkt in das Untermenü Be- wertung Einzelmessung, das man auch über Auftrag ...

  • Seite 63: Auswerten - Bewertung Auftrag

    KAPITEL 3 – Bedienung Auswerten – Bewertung Auftrag Vergleichbar der Bewertungsauswertung von Einzelmessungen (siehe S. 62) sind unter diesem Menüpunkt die Bewertungsergebnisse eines Auftrags detailliert aufgeführt. Beenden Drücken Sie einfach die Beenden-Taste, um das Programm ExPresso zu verlassen. Ein Abfrage-Fenster erscheint, in dem das Schließen des Programms mit der Ja-Schalt- fläche aktiv bestätigt werden muss.

  • Seite 64: Kapitel 4: Bedienung Der Windows-Software Spectroconnect

    Handbuch TECHKON SpectroDrive Kapitel 4 Bedienung der Windows-Software SpectroConnect 4.1 Programmbeschreibung Die mitgelieferte Windows-Software SpectroConnect dient der Übertragung von Messdaten vom Messgerät zum PC sowie dem Vornehmen besonderer Einstellungen am Messgerät. Die Messdaten können am PC-Bildschirm angezeigt und weiterverar- beitet werden. Zum Funktionsumfang gehören die grafische Anzeige von Farbwerten und Farbdifferenzen sowie der Messdaten-Export in Microsoft Excel™...

  • Seite 65: Grundbedienung / Programm-Modul: Farben Vergleichen

    4.3 Grundbedienung / Programm-Modul: Farben vergleichen Das Programm wird bei der Installation im Windows Programm-Verzeichnis im Ordner TECHKON GmbH / TECHKON SpectroConnect abgelegt. Nach dem Start des Programms öffnet sich die Bildschirm-Maske, die in vier Bereiche aufgeteilt ist: Links befinden sich die Einstellungen zur Scan-Messung sowie bereits ausgeführte Spot- und Scan-Messungen, in der Mitte das jeweils aktivierte Programm-...

  • Seite 66: Programm-Modul: Spectrodrive Einstellungen

    Die Seriennummer des Geräts sowie die aktuelle Firmwa- re-Version inklusive Firmware-Datum werden angezeigt. Einstellungsparameter zur Scan-Messung können definiert werden. Außerdem können hier Dichte- und Farbme- trik-Parameter sowie die dazugehörenden Standards bequem ausgewählt werden. 2. Geräte-Update: Hier werden neue Programme in SpectroDrive geladen.

  • Seite 67: Geräte-Update

    KAPITEL 4 – SpectroConnect 4.5 Geräte-Update Mit diesem Modul kann durch ein Geräte-Update das interne Geräteprogramm (Firm- ware) auf den neuesten Stand gebracht. Die Vorgehensweise wird im Programm-Fenster erläutert:...

  • Seite 68: Programm-Modul: Export

    Handbuch TECHKON SpectroDrive 4.6 Programm-Modul: Export Bei Auswahl dieses Moduls lassen sich Messdaten bei angeschlossenem Gerät direkt in andere Windows-Anwendungen wie z.B. Microsoft Excel™, Word™ oder beliebige andere Programme, die Farbdaten verarbeiten, übertragen. Das Messgerät verhält sich dabei wie eine Tastatur. Die Messwerte werden an der Stel- le eingetragen, an der gerade der Cursor aktiv ist.

  • Seite 69: Programm-Modul: Colorcatcher

    KAPITEL 4 – SpectroConnect 4.7 Programm-Modul: ColorCatcher Von einer L*a*b*-Messung ausgehend, erfolgt im Programm-Modul ColorCatcher auf der Basis ausgewählter ICC-Profile die Umrechnung in die Farbmodelle L*C*h*, RGB und CMYK. Darüber hinaus findet eine automatische Suche nach der nächstliegenden Farbe eines vorgegebenen oder selbst erstellten Farbfächers statt. Der untere Teil des Modul-Fensters informiert über die exakten Farbabweichungen zwischen der Probe und der vorgeschlagenen Farbe aus dem Farbfächer.

  • Seite 70: Programm-Modul: Photolab

    Handbuch TECHKON SpectroDrive 4.8 Programm-Modul: PhotoLab TECHKON PhotoLab ist ein Programm-Modul für die anschauliche, farbmetrische Darstellung und Analyse von Farbwerten im L*a*b*-Farbkreis. Farbabweichungen aus- gewählter Messungen werden analysiert und angezeigt. 1. Im oberen Bereich des Modul-Fensters Es können aber auch Farbwerte oder kom- werden die Farbdifferenzen zwischen Probe plette Farbfächer aus dem Gerätespeicher...
  • Seite 71 KAPITEL 4 – SpectroConnect 2. Neben der graphischen Darstellung des 1. Proben und Referenzen können direkt durch Mausklick im Farbkreis oder über das L*a*b*-Farbkreises sind weitere Anzeigen Pull-Down-Fenster ausgewählt werden. wählbar: Die Auswahl-Fenster Balkendiagramm  Das Löschen oder Umbenennen erfolgt über und Quality Certification Chart zeigen den die Menüleiste.

  • Seite 72: Photolab-Einstellungen

    Handbuch TECHKON SpectroDrive PhotoLab-Einstellungen Aktiviert man das Pop-Up-Fenster PhotoLab-Einstellungen in der Menüleiste des Programm-Moduls PhotoLab, kann man drei Bereiche aufrufen und editieren. 1. Allgemeine Einstellungen: Hier werden die Dimensionen der Darstellung des L*a*b*-Farbkreises und der ∆L*a*b*-Farb- abweichung eingetragen. 2. Toleranzen: In diesem Einstellfenster werden die zulässi-...

  • Seite 73: Programm-Modul: Medienkeil

    KAPITEL 4 – SpectroConnect 4.9 Programm-Modul: Medienkeil Das Programm-Modul Medienkeil dient der schnellen farbmetrischen Analyse des Ugra/Fogra-Medienkeils. Dieses digitale Kontrollmittel ist bei der Fogra Forschungs- gesellschaft Druck e. V. (www.fogra.org) erhältlich. Es wird am Rand des Proofs mitge- druckt und dann farbmetrisch ausgewertet. Farbabweichungen zwischen den Fogra-Sollwerten und den gemessenen Probewer- ten werden im Programm-Modul Medienkeil übersichtlich angezeigt.
  • Seite 74 Handbuch TECHKON SpectroDrive Medienkeilauswertung: Etikett und Report...

  • Seite 75: Programm-Modul: Spectrocheck

    Die Farbreferenz SpectroCheck (optional erhältlich) dient der Überprüfung der Mess- genauigkeit des SpectroDrive Messgeräts. Verbinden Sie sowohl SpectroDrive als auch SpectroCheck per USB-Kabel mit dem Computer. Das Programm-Modul SpectroCheck führt Sie nun Schritt für Schritt durch die Überprüfung des Messgeräts. Die Informationen, ob das Messgerät den techni-...

  • Seite 76: Anhang

    Duo oder vergleichbarem Prozessor, 4 GB RAM, 2 USB-Anschlüsse; Bildschirmauflösung für TECHKON ExPresso: Minimum 1.280 x 1.024 Pixel Änderungen vorbehalten. Genannte Marken und Warenzeichen werden anerkannt. SpectroDens, SpectroPlate, SpectroJet, SpectroDrive, DENS, SpectroCheck, InkCheck und TECHKON sind eingetragene Marken der TECHKON GmbH.

  • Seite 77: Herstellerzertifikat

     R 202-LSE116 T D 16-0032 202 Hinweise: Änderungen am Gerät, die nicht von der TECHKON GmbH durch- geführt wurden, können zum Erlöschen der FCC-Zertifikation füh- ren. Das mitgelieferte Netzteil erfüllt die Richtlinien UL, IP 40, IEC 950 und VDE EN-EC 10. Das Messgerät darf nur mit dem original TECH-...
  • Seite 78 Monate im TECHKON Service-Center durchführen zu lassen. Hier- bei wird auch ein neues Herstellerzertifikat erstellt. Garantie: Die Garantiezeit für TECHKON Produkte beträgt 24 Monate ab dem Kaufdatum. Der Garantieanspruch erlischt bei Schäden durch un- sachgemäße Handhabung oder Gewalteinwirkung. Es darf nur Ori- ginal TECHKON Zubehör verwendet werden.

  • Seite 79: Eu-Konformitätserklärung

    D-61462 Königstein erklärt, dass das Produkt: Declares that the product / déclare, que l e produit / si dichiara che il prodotto Typ: SpectroDrive (WLAN Version) Type / tipo Verwendungszweck: Farbmessungen Intended use / utilisation prévue / Color measurements / mesure de la...
  • Seite 80 2. Sicherheit (Artikel 3.1.a der R&TTE-Richtlinie) Safety / sécurité électrique / sicurezza elettrica angewendete Normen: IEC 60950-1:2005 (2. Edition)/ applied standards / standards appliqués / A1:2009 norme applicate / édition pubblicato EN 60950-1:2006/A11:2009/ A1:2010/A12:2011 3. Elektromagnetische Verträglichkeit (Artikel 3.1.b der R&TTE-Richtlinie) Electromagnetic compatibility / compatibilité...
