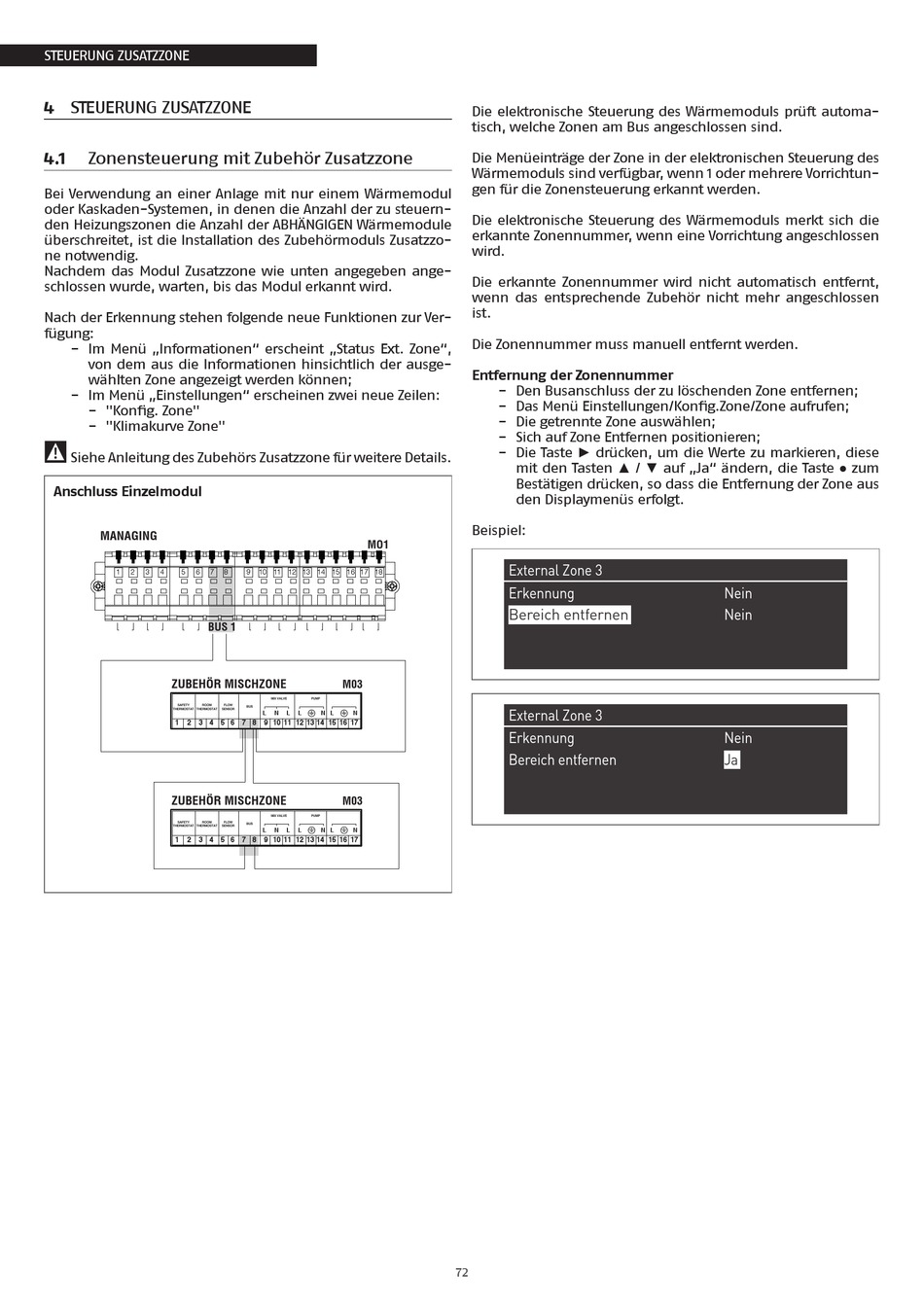

STEUERUNG ZUSATZZONE

4 STEUERUNG ZUSATZZONE
4.1
Zonensteuerung mit Zubehör Zusatzzone
Bei Verwendung an einer Anlage mit nur einem Wärmemodul
oder Kaskaden-Systemen, in denen die Anzahl der zu steuern-
den Heizungszonen die Anzahl der ABHÄNGIGEN Wärmemodule
überschreitet, ist die Installation des Zubehörmoduls Zusatzzo-
ne notwendig.
Nachdem das Modul Zusatzzone wie unten angegeben ange-
schlossen wurde, warten, bis das Modul erkannt wird.
Nach der Erkennung stehen folgende neue Funktionen zur Ver-
fügung:
− Im Menü „Informationen" erscheint „Status Ext. Zone",
von dem aus die Informationen hinsichtlich der ausge-
wählten Zone angezeigt werden können;
− Im Menü „Einstellungen" erscheinen zwei neue Zeilen:
− "Konfig. Zone"
− "Klimakurve Zone"
9
Siehe Anleitung des Zubehörs Zusatzzone für weitere Details.
Anschluss Einzelmodul
MANAGING
1
2
3
4
5
6
7
BUS 1
ZUBEHÖR MISCHZONE
SAFETY
ROOM
THERMOSTAT
THERMOSTAT
1
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
ZUBEHÖR MISCHZONE
SAFETY
ROOM
THERMOSTAT
THERMOSTAT
1
2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
MO1
8
9
10 11 12 13 14 15 16 17 18
M03
MIX VALVE
PUMP
FLOW
BUS
SENSOR
L
N
L
L
N L
N
M03
MIX VALVE
PUMP
FLOW
BUS
SENSOR
L
N
L
L
N L
N
Die elektronische Steuerung des Wärmemoduls prüft automa-
tisch, welche Zonen am Bus angeschlossen sind.
Die Menüeinträge der Zone in der elektronischen Steuerung des
Wärmemoduls sind verfügbar, wenn 1 oder mehrere Vorrichtun-
gen für die Zonensteuerung erkannt werden.
Die elektronische Steuerung des Wärmemoduls merkt sich die
erkannte Zonennummer, wenn eine Vorrichtung angeschlossen
wird.
Die erkannte Zonennummer wird nicht automatisch entfernt,
wenn das entsprechende Zubehör nicht mehr angeschlossen
ist.
Die Zonennummer muss manuell entfernt werden.
Entfernung der Zonennummer
− Den Busanschluss der zu löschenden Zone entfernen;
− Das Menü Einstellungen/Konfig.Zone/Zone aufrufen;
− Die getrennte Zone auswählen;
− Sich auf Zone Entfernen positionieren;
− Die Taste ► drücken, um die Werte zu markieren, diese
mit den Tasten ▲ / ▼ auf „Ja" ändern, die Taste ● zum
Bestätigen drücken, so dass die Entfernung der Zone aus
den Displaymenüs erfolgt.
Beispiel:
External Zone
3
"
"
Erkennung
"
"
Bereich entfernen
"
"
External Zone
3
"
"
Erkennung
"
"
Bereich entfernen
"
"
72
Nein
"
"
Nein
"
"
Nein
"
"
Ja
"
"
