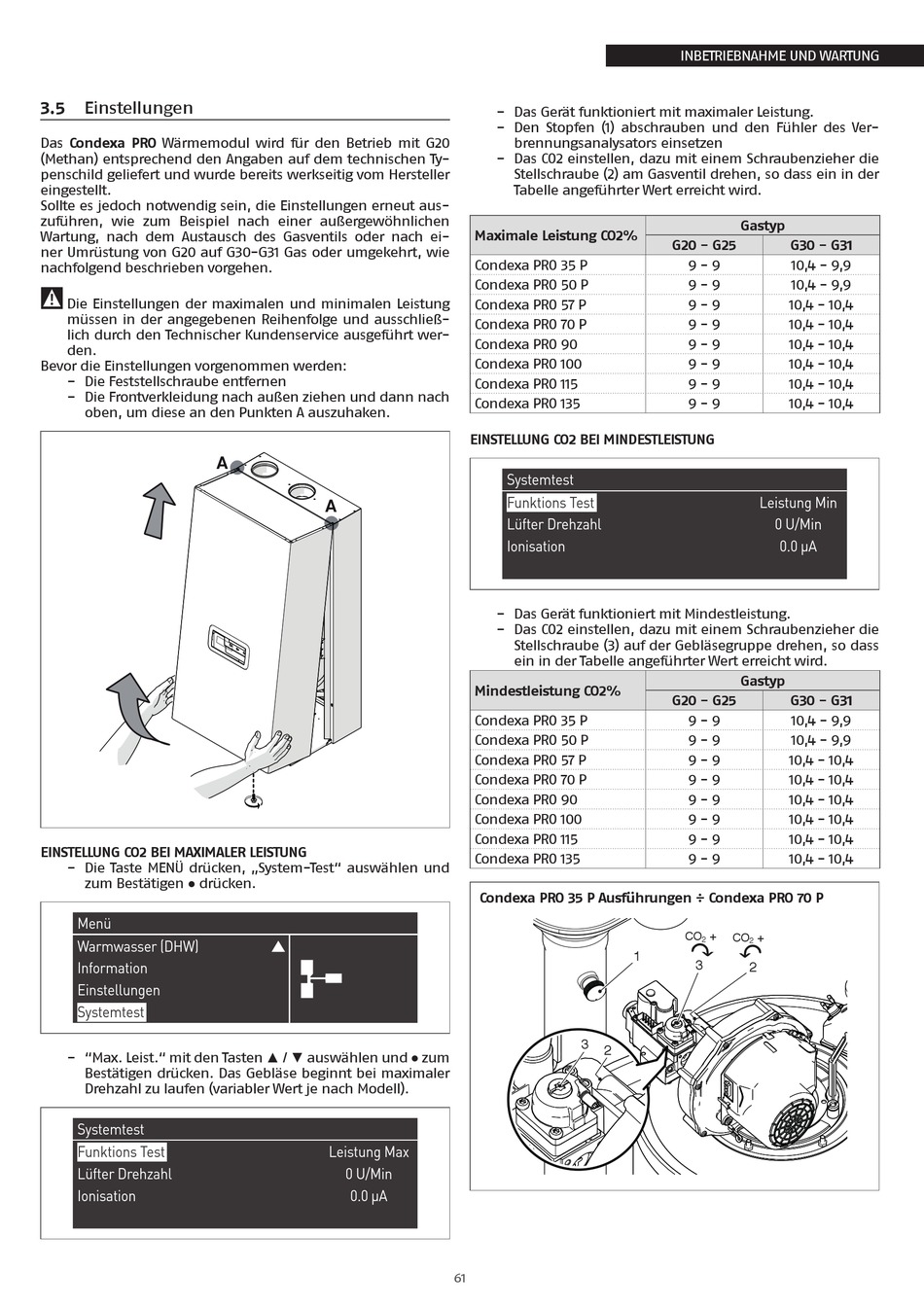

3.5
Einstellungen
Das Condexa PRO Wärmemodul wird für den Betrieb mit G20
(Methan) entsprechend den Angaben auf dem technischen Ty-
penschild geliefert und wurde bereits werkseitig vom Hersteller
eingestellt.
Sollte es jedoch notwendig sein, die Einstellungen erneut aus-
zuführen, wie zum Beispiel nach einer außergewöhnlichen
Wartung, nach dem Austausch des Gasventils oder nach ei-
ner Umrüstung von G20 auf G30-G31 Gas oder umgekehrt, wie
nachfolgend beschrieben vorgehen.
9
Die Einstellungen der maximalen und minimalen Leistung
müssen in der angegebenen Reihenfolge und ausschließ-
lich durch den Technischer Kundenservice ausgeführt wer-
den.
Bevor die Einstellungen vorgenommen werden:
− Die Feststellschraube entfernen
− Die Frontverkleidung nach außen ziehen und dann nach
oben, um diese an den Punkten A auszuhaken.
EINSTELLUNG CO2 BEI MAXIMALER LEISTUNG
− Die Taste MENÜ drücken, „System-Test" auswählen und
zum Bestätigen ● drücken.
Menü
"
"
Warmwasser (DHW)
"
"
Information
"
"
Einstellungen
"
"
Systemtest
"
"
− "Max. Leist." mit den Tasten ▲ / ▼ auswählen und ● zum
Bestätigen drücken. Das Gebläse beginnt bei maximaler
Drehzahl zu laufen (variabler Wert je nach Modell).
Systemtest
"
"
Funktions Test
"
"
Lüfter Drehzahl
"
"
Ionisation
"
"
A
A
Leistung Max
"
0
U/Min
"
0.0 μA
− Das Gerät funktioniert mit maximaler Leistung.
− Den Stopfen (1) abschrauben und den Fühler des Ver-
brennungsanalysators einsetzen
− Das CO2 einstellen, dazu mit einem Schraubenzieher die
Stellschraube (2) am Gasventil drehen, so dass ein in der
Tabelle angeführter Wert erreicht wird.
Maximale Leistung CO2%
Condexa PRO 35 P
Condexa PRO 50 P
Condexa PRO 57 P
Condexa PRO 70 P
Condexa PRO 90
Condexa PRO 100
Condexa PRO 115
Condexa PRO 135
EINSTELLUNG CO2 BEI MINDESTLEISTUNG
Systemtest
"
Funktions Test
"
Lüfter Drehzahl
"
Ionisation
"
"
− Das Gerät funktioniert mit Mindestleistung.
− Das CO2 einstellen, dazu mit einem Schraubenzieher die
Stellschraube (3) auf der Gebläsegruppe drehen, so dass
ein in der Tabelle angeführter Wert erreicht wird.
Mindestleistung CO2%
Condexa PRO 35 P
Condexa PRO 50 P
Condexa PRO 57 P
Condexa PRO 70 P
Condexa PRO 90
Condexa PRO 100
Condexa PRO 115
Condexa PRO 135
Condexa PRO 35 P Ausführungen ÷ Condexa PRO 70 P
"
"
61
INBETRIEBNAHME UND WARTUNG
Gastyp
G20 - G25
9 - 9
9 - 9
9 - 9
9 - 9
9 - 9
9 - 9
9 - 9
9 - 9
"
"
"
Gastyp
G20 - G25
9 - 9
9 - 9
9 - 9
9 - 9
9 - 9
9 - 9
9 - 9
9 - 9
+
CO
CO
2
1
3
3
2
G30 - G31
10,4 - 9,9
10,4 - 9,9
10,4 - 10,4
10,4 - 10,4
10,4 - 10,4
10,4 - 10,4
10,4 - 10,4
10,4 - 10,4
Leistung Min
"
"
0
U/Min
"
"
0.0 μA
G30 - G31
10,4 - 9,9
10,4 - 9,9
10,4 - 10,4
10,4 - 10,4
10,4 - 10,4
10,4 - 10,4
10,4 - 10,4
10,4 - 10,4
+
2
2
