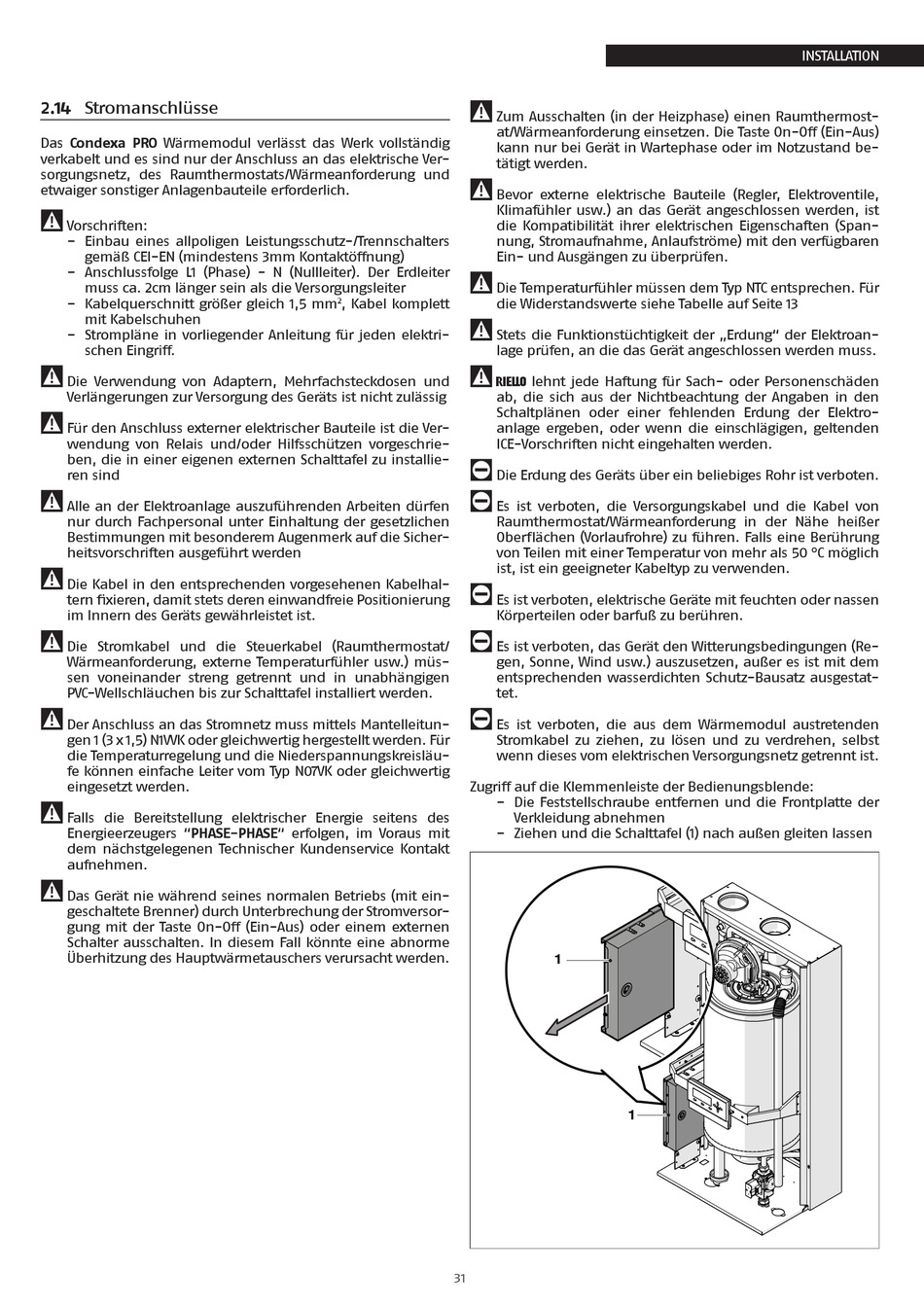

2.14 Stromanschlüsse
Das Condexa PRO Wärmemodul verlässt das Werk vollständig
verkabelt und es sind nur der Anschluss an das elektrische Ver-
sorgungsnetz, des Raumthermostats/Wärmeanforderung und
etwaiger sonstiger Anlagenbauteile erforderlich.
9
Vorschriften:
− Einbau eines allpoligen Leistungsschutz-/Trennschalters
gemäß CEI-EN (mindestens 3mm Kontaktöffnung)
− Anschlussfolge L1 (Phase) - N (Nullleiter). Der Erdleiter
muss ca. 2cm länger sein als die Versorgungsleiter
− Kabelquerschnitt größer gleich 1,5 mm
mit Kabelschuhen
− Strompläne in vorliegender Anleitung für jeden elektri-
schen Eingriff.
9
Die Verwendung von Adaptern, Mehrfachsteckdosen und
Verlängerungen zur Versorgung des Geräts ist nicht zulässig
9
Für den Anschluss externer elektrischer Bauteile ist die Ver-
wendung von Relais und/oder Hilfsschützen vorgeschrie-
ben, die in einer eigenen externen Schalttafel zu installie-
ren sind
9
Alle an der Elektroanlage auszuführenden Arbeiten dürfen
nur durch Fachpersonal unter Einhaltung der gesetzlichen
Bestimmungen mit besonderem Augenmerk auf die Sicher-
heitsvorschriften ausgeführt werden
9
Die Kabel in den entsprechenden vorgesehenen Kabelhal-
tern fixieren, damit stets deren einwandfreie Positionierung
im Innern des Geräts gewährleistet ist.
9
Die Stromkabel und die Steuerkabel (Raumthermostat/
Wärmeanforderung, externe Temperaturfühler usw.) müs-
sen voneinander streng getrennt und in unabhängigen
PVC-Wellschläuchen bis zur Schalttafel installiert werden.
9
Der Anschluss an das Stromnetz muss mittels Mantelleitun-
gen 1 (3 x 1,5) N1VVK oder gleichwertig hergestellt werden. Für
die Temperaturregelung und die Niederspannungskreisläu-
fe können einfache Leiter vom Typ N07VK oder gleichwertig
eingesetzt werden.
9
Falls die Bereitstellung elektrischer Energie seitens des
Energieerzeugers "PHASE-PHASE" erfolgen, im Voraus mit
dem nächstgelegenen Technischer Kundenservice Kontakt
aufnehmen.
9
Das Gerät nie während seines normalen Betriebs (mit ein-
geschaltete Brenner) durch Unterbrechung der Stromversor-
gung mit der Taste On-Off (Ein-Aus) oder einem externen
Schalter ausschalten. In diesem Fall könnte eine abnorme
Überhitzung des Hauptwärmetauschers verursacht werden.
9
Zum Ausschalten (in der Heizphase) einen Raumthermost-
at/Wärmeanforderung einsetzen. Die Taste On-Off (Ein-Aus)
kann nur bei Gerät in Wartephase oder im Notzustand be-
tätigt werden.
9
Bevor externe elektrische Bauteile (Regler, Elektroventile,
Klimafühler usw.) an das Gerät angeschlossen werden, ist
die Kompatibilität ihrer elektrischen Eigenschaften (Span-
nung, Stromaufnahme, Anlaufströme) mit den verfügbaren
Ein- und Ausgängen zu überprüfen.
9
Die Temperaturfühler müssen dem Typ NTC entsprechen. Für
, Kabel komplett
die Widerstandswerte siehe Tabelle auf Seite 13
2
9
Stets die Funktionstüchtigkeit der „Erdung" der Elektroan-
lage prüfen, an die das Gerät angeschlossen werden muss.
9
R
ab, die sich aus der Nichtbeachtung der Angaben in den
Schaltplänen oder einer fehlenden Erdung der Elektro-
anlage ergeben, oder wenn die einschlägigen, geltenden
ICE-Vorschriften nicht eingehalten werden.
0
Die Erdung des Geräts über ein beliebiges Rohr ist verboten.
0
Es ist verboten, die Versorgungskabel und die Kabel von
Raumthermostat/Wärmeanforderung in der Nähe heißer
Oberflächen (Vorlaufrohre) zu führen. Falls eine Berührung
von Teilen mit einer Temperatur von mehr als 50 °C möglich
ist, ist ein geeigneter Kabeltyp zu verwenden.
0
Es ist verboten, elektrische Geräte mit feuchten oder nassen
Körperteilen oder barfuß zu berühren.
0
Es ist verboten, das Gerät den Witterungsbedingungen (Re-
gen, Sonne, Wind usw.) auszusetzen, außer es ist mit dem
entsprechenden wasserdichten Schutz-Bausatz ausgestat-
tet.
0
Es ist verboten, die aus dem Wärmemodul austretenden
Stromkabel zu ziehen, zu lösen und zu verdrehen, selbst
wenn dieses vom elektrischen Versorgungsnetz getrennt ist.
Zugriff auf die Klemmenleiste der Bedienungsblende:
− Die Feststellschraube entfernen und die Frontplatte der
− Ziehen und die Schalttafel (1) nach außen gleiten lassen
31
lehnt jede Haftung für Sach- oder Personenschäden
Verkleidung abnehmen
1
1
INSTALLATION
