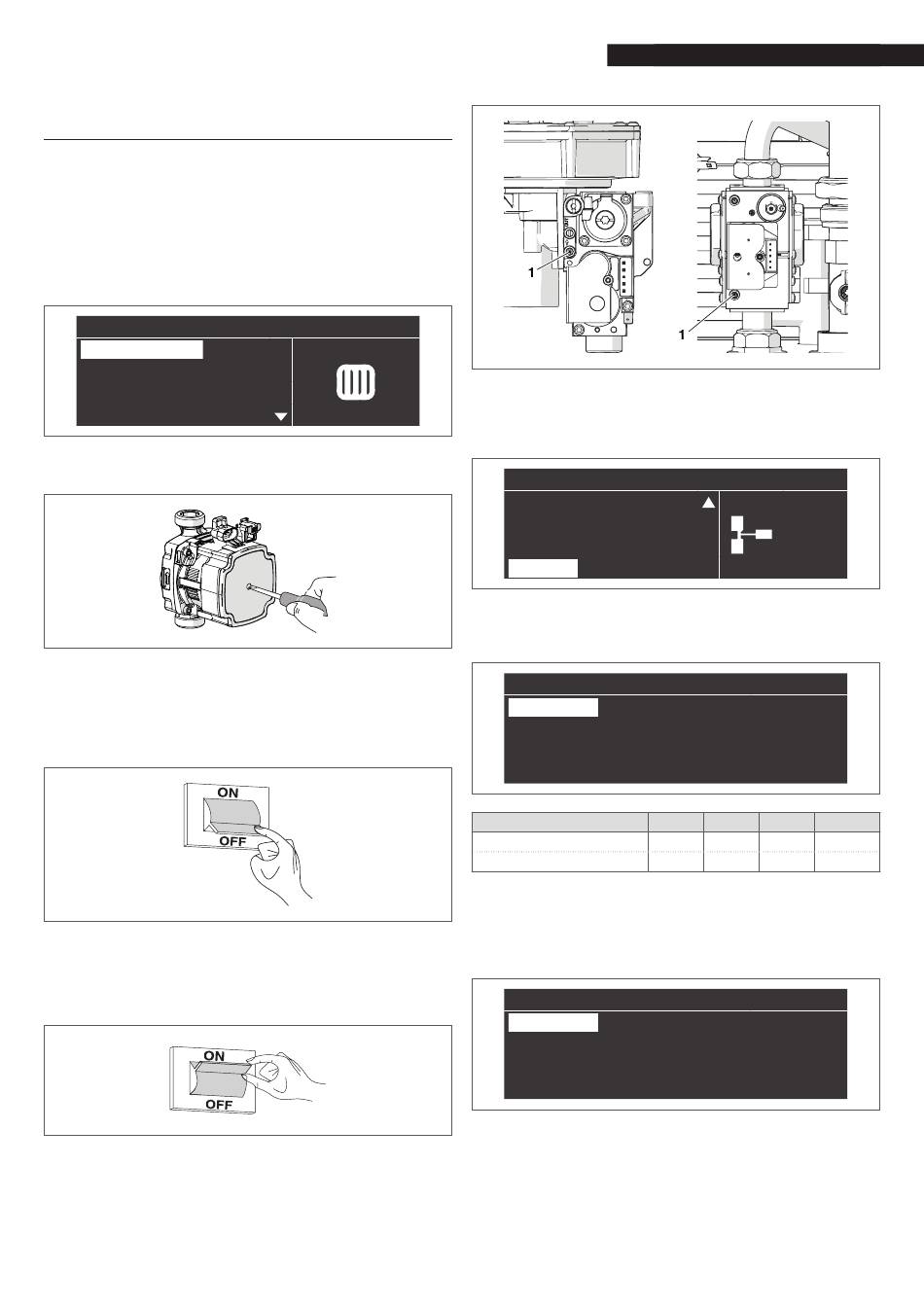

3.2
Kontrollen während und nach der
erstmaligen inbetriebnahme
Nach erfolgter Inbetriebnahme muss eine Kontrolle ausgeführt
werden. Dabei sind eine Abschaltung und die anschließende
Wiedereinschaltung des Wärmemoduls auf folgende Weise aus-
zuführen:
− Die Betriebsart des Wärmemoduls beim Heizen auf 0
(Par. 1) einstellen und den TA-Eingang schließen, um eine
Wärmeanforderung zu generieren
− Bei Bedarf den Wert für den Sollwert erhöhen (Zentral-
heizung → Sollwert Heizung)
Menü
"
"
Zentralheizung (CH)
"
"
Warmwasser (DHW)
"
"
Information
"
"
Einstellungen
"
"
− Überprüfen Sie die freigängige Drehung der Umlaufpum-
pen
− Die Komplettabschaltung des Wärmemoduls überprüfen,
wenn die Wärmeanforderung durch Öffnen des Kontakts
"TA" (OFF) beseitigt wird.
− Überprüfen, dass der Heizmodul komplett stoppt, wenn
der Hauptschalter des Geräts und des Hauptschalters der
Anlage auf „Aus" gestellt werden.
Wenn alle Bedingungen erfüllt wurden, das Wärmemodul mit
Strom versorgen, indem der Hauptschalter der Anlage und der
Hauptschalter des Geräts auf "ein" gestellt werden und die Ana-
lyse der Verbrennungsprodukte durchführen (siehe Absatz "Ein-
stellungen").
KONTROLLE DES VERSORGUNGSGASDRUCKS
− Stellen Sie Hauptschalter der Anlage auf „aus"
− Die Feststellschraube entfernen und die Frontplatte der
Verkleidung abnehmen
− Die Schraube der Druckentnahmestelle (1) vor dem Gas-
ventil um etwa zwei Umdrehungen lösen und einen
Druckmesser anschließen
− Das Wärmemodul mit Strom versorgen, indem der Haupt-
schalter der Anlage und der Hauptschalter des Geräts auf
"ein" gestellt werden.
Menü
"
"
Warmwasser (DHW)
"
Information
"
"
Einstellungen
"
"
Systemtest
"
"
− "Max. Leist." mit den Tasten ▲ / ▼ auswählen und ● zum
Bestätigen drücken. Das Gebläse beginnt bei maximaler
Drehzahl zu laufen (variabler Wert je nach Modell).
Systemtest
"
"
Funktions Test
"
"
Lüfter Drehzahl
"
"
Ionisation
"
"
BESCHREIBUNG
Wobbe-Index
Nennversorgungsdruck
Nach Beendigung der Prüfungen:
− "OFF" (Aus) mit ▲ / ▼ auswählen und zum Bestätigen ●
drücken.
− Den Druckmesser trennen und Schraube der Druckent-
nahmestelle (1) vor dem Gasventil wieder eindrehen.
Systemtest
"
"
Funktions Test
"
"
Lüfter Drehzahl
"
"
Ionisation
"
"
− Die Vorgänge abschließen, die Frontplatte wieder positi-
onieren und die Feststellschraube schließen.
57
INBETRIEBNAHME UND WARTUNG
"
Leistung Max
"
0
U/Min
"
0.0 μA
G20
G30
G31
45,7
80,6
70,7
20
28-30
37
Aus
"
0
U/Min
"
0.0 μA
"
"
MJ/m
3
mbar
"
"
