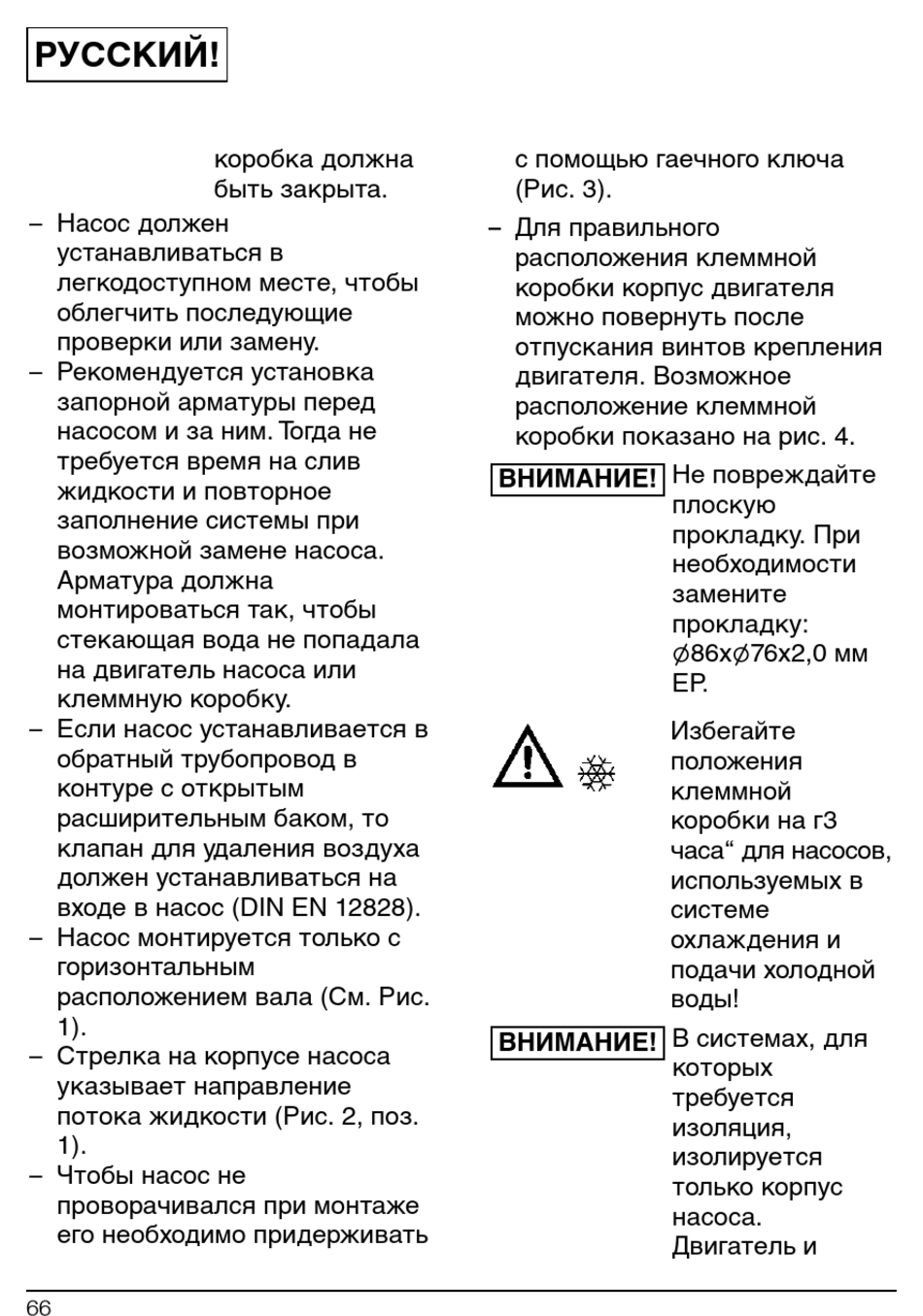

РУCCКИЙ!
– Насос должен
устанавливаться в
легкодоступном месте, чтобы
облегчить последующие
проверки или замену.
– Рекомендуется установка
запорной арматуры перед
насосом и за ним. Тогда не
требуется время на слив
жидкости и повторное
заполнение системы при
возможной замене насоса.
Арматура должна
монтироваться так, чтобы
стекающая вода не попадала
на двигатель насоса или
клеммную коробку.
– Если насос устанавливается в
обратный трубопровод в
контуре с открытым
расширительным баком, то
клапан для удаления воздуха
должен устанавливаться на
входе в насос (DIN EN 12828).
– Насос монтируется только с
горизонтальным
расположением вала (См. Рис.
1).
– Стрелка на корпусе насоса
указывает направление
потока жидкости (Рис. 2, поз.
1).
– Чтобы насос не
проворачивался при монтаже
его необходимо придерживать
66
коробка должна
быть закрыта.
с помощью гаечного ключа
(Рис. 3).
– Для правильного
расположения клеммной
коробки корпус двигателя
можно повернуть после
отпускания винтов крепления
двигателя. Возможное
расположение клеммной
коробки показано на рис. 4.
ВНИМАНИЕ!
ВНИМАНИЕ!
Не повреждайте
плоскую
прокладку. При
необходимости
замените
прокладку:
l86xl76x2,0 мм
EP.
Избегайте
положения
клеммной
коробки на г3
часа" для насосов,
используемых в
системе
охлаждения и
подачи холодной
воды!
В системах, для
которых
требуется
изоляция,
изолируется
только корпус
насоса.
Двигатель и
