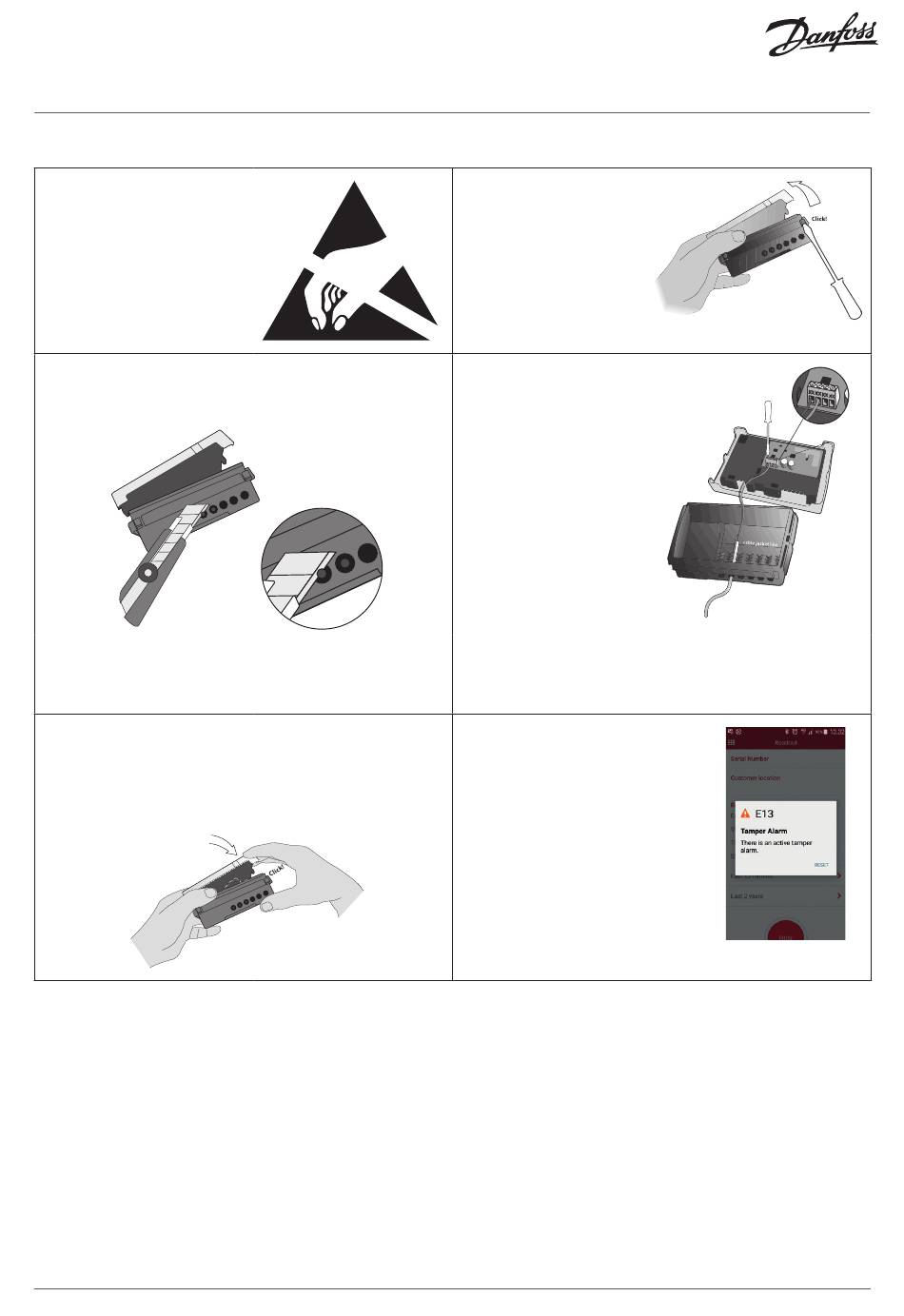

Installation des Moduls/Kabels

1.
Vor dem Handhaben von
Modul PCB sollte sicher-
gestellt werden, dass die
relevanten ESD-Vorschrif-
ten beachtet werden (IEC
61340-5-1).
3.
Gummi parallel zum Gehäuse schneiden.
5.
Gehäuse schließen. Dabei sicherstellen, dass die
Kabel weder die Gummidichtung noch andere
eingebaute Teile beeinträchtigen.
VU.IG.B9.03 / 014R2900
SonoSelect und SonoSafe
2.
Drahtplombe für Ge-
häuse aufbrechen.
4.
Modul nach An-
weisung über der
PCBA-Abdeckung
einsetzen.
Kabel durch das Loch
einführen, anschlie-
ßen und mit den
Schraubklemmen
mit entsprechender
Farbe und Nummer
verbinden.
Kabel an der Zugentlastung befestigen. Äußerer
Mantel nicht weiter als 9 mm von der Zugentlas-
tung (Linie). Herunterdrücken.
6.
Manipulationsalarm über die
Sono-App für SonoSelect 10
zurücksetzen.
Eine Anleitung zur Modul-
konfiguration finden Sie
im Benutzerhandbuch der
SonoApp.
