'Instruktion
1.

Installation

1.1. Vorbereitung
Das Gerät darf nur von hierfür qualifiziertem Personal installiert werden, wobei die in diesem Dokument ange-
führten Vorgaben eingehalten werden müssen.
Detailliertere Anleitungen finden Sie auf www.heating.danfoss.com.
Achtung! Dieses Produkt ist für eine Umgebungstemperatur von 5 bis 55 °C zugelassen; um optimale Arbeitsbedin-
gungen für die Batterie zu gewährleisten, sollte das Rechenwerk jedoch nur in Bereichen installiert werden, in denen
eine Umgebungstemperatur von höchstens 45 °C herrscht. Verspannungen von Leitungen und Armaturen ist zu
vermeiden. System spülen.

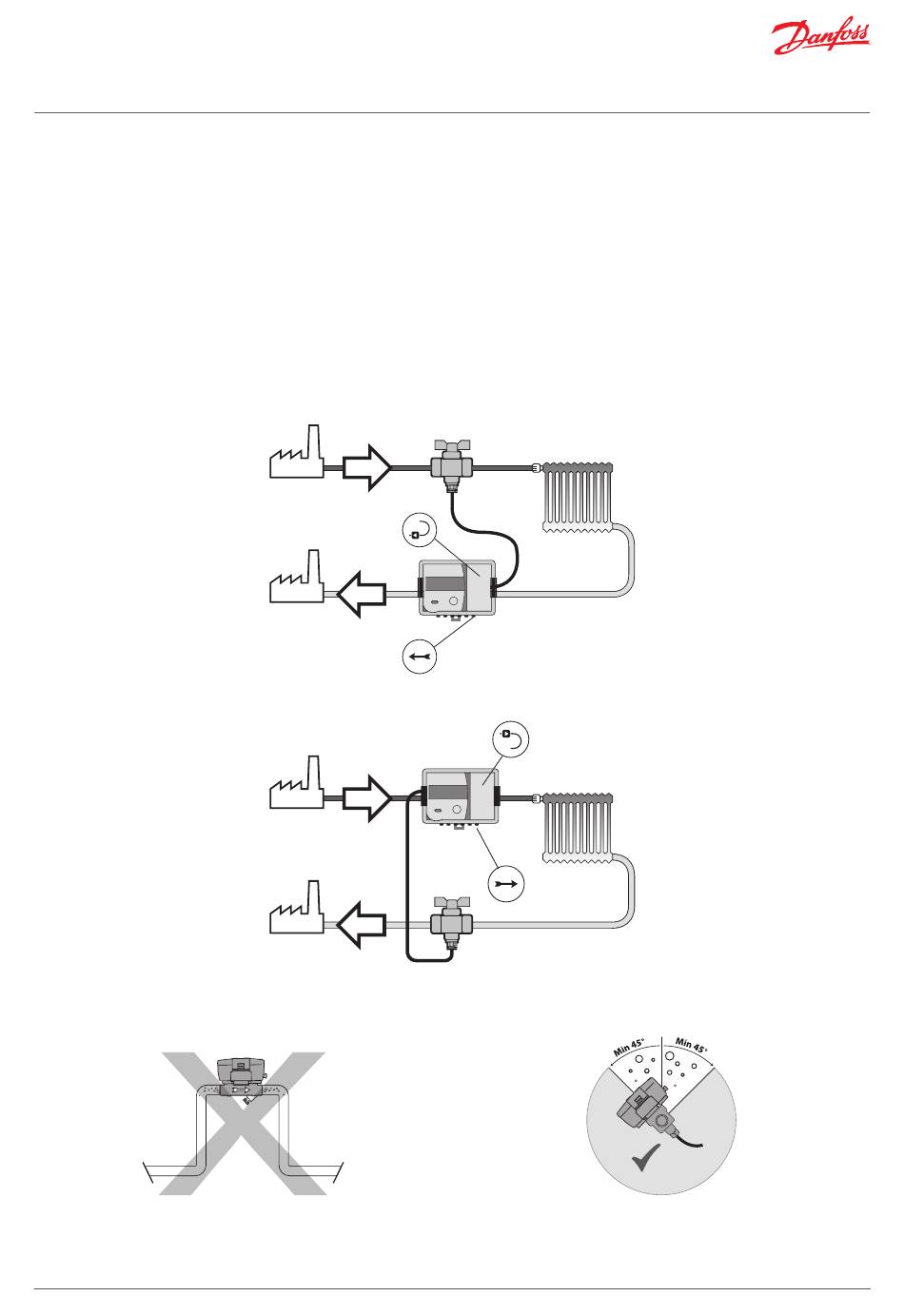

1.2. Identifikation der Installation: Installation der Vor- und Rücklaufleitung und Fließrichtung
Installation des Rücklaufs (Auslauf)
Installation des Vorlaufs (Einlauf)
1.3. Montage des Durchflusssensors
Leitungsposition: Keine Beschränkungen, jedoch sind
Positionen zu vermeiden, die zu Luftansammlungen
führen können.
VU.IG.J3.03
SonoMeter 30
Flussrichtung
Rotation der Leitungsachse: Zur Vermeidung von
Luftansammlungen im Durchflusssensor sollte dieser in
einem Winkel von 45 bis 315° ausgerichtet sein.
Flussrichtung
