3. Produktinformationen
3.1.2

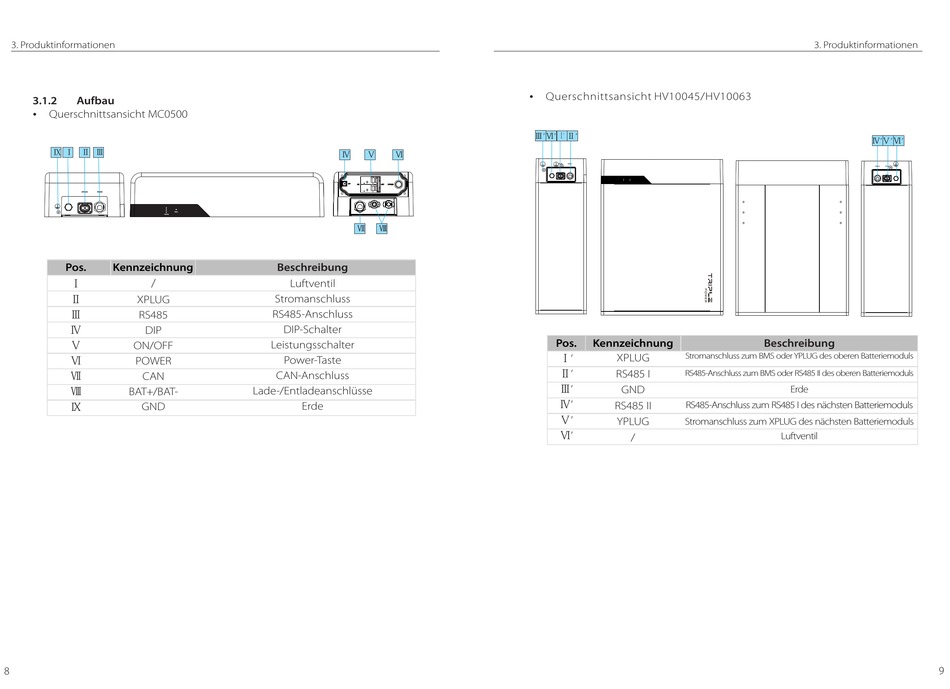

Aufbau

Querschnittsansicht MC0500
Ÿ
Ⅸ Ⅰ Ⅱ Ⅲ
Status
Capacity
Pos. Kennzeichnung
Ⅰ /
Ⅱ
XPLUG
Ⅲ
RS485
Ⅳ
DIP
Ⅴ
ON/OFF
Ⅵ
POWER
Ⅶ
CAN
Ⅷ
BAT+/BAT-
Ⅸ
GND
8
Ⅳ Ⅴ Ⅵ
Ⅶ Ⅷ
Beschreibung
Luftventil
Stromanschluss
RS485-Anschluss
DIP-Schalter
Leistungsschalter
Power-Taste
CAN-Anschluss
Lade-/Entladeanschlüsse
Erde
Querschnittsansicht HV10045/HV10063
Ÿ
Ⅰ' Ⅱ'
Ⅲ' Ⅵ'
100%
75%
50%
25% Status
SOC
S1 S2
Pos. Kennzeichnung
Ⅰ' XPLUG Stromanschluss zum BMS oder YPLUG des oberen Batteriemoduls
Ⅱ'
RS485 I
RS485-Anschluss zum BMS oder RS485 II des oberen Batteriemoduls
Ⅲ'
GND
Ⅳ'
RS485 II RS485-Anschluss zum RS485 I des nächsten Batteriemoduls
Ⅴ'
YPLUG Stromanschluss zum XPLUG des nächsten Batteriemoduls
Ⅵ'
/
3. Produktinformationen
Ⅳ'Ⅴ' Ⅵ'
Beschreibung
Erde
Luftventil
