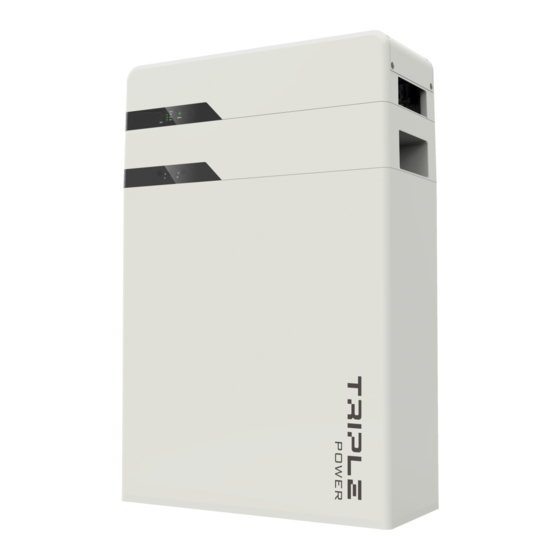

SolaX Power Triple Power T-BAT series Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. SolaX Power Anleitungen
  4. Batterien
  5. Triple Power T-BAT series
  6. Benutzerhandbuch

SolaX Power Triple Power T-BAT series Benutzerhandbuch

Lithium-ionen-batterie
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Description
REV.
REV.
V0.0首次发行
0.0
刘萱萱
2018/6/26
Troubleshooting信息更改,增加从控的接地端子
以及蜂鸣器的描述
0.0
刘萱萱
2018/7/23
修改细节
0.0
刘萱萱
2018/7/25
修改型号
1.0
刘萱萱
2018/8/8
增加电源线拆卸说明
1.0
刘萱萱
2018/8/23
修改连接逆变器端的功率线端子，与美标
电池统一接地方式
2.0
刘萱萱
2018/12/28
CAN通讯线部分修改逆变端CAN口为BMS
2.0A
刘萱萱
2019/3/20
调整关机顺序
3.0
刘萱萱
2019/5/31
品名
T-BAT SYS-HV 电池说明书 SolaX
浙江艾罗网络能源技术有限公司
料号
614.00331.03
SolaX Power Network Technology (Zhe jiang) Co.,Ltd.
单位
页次
Description

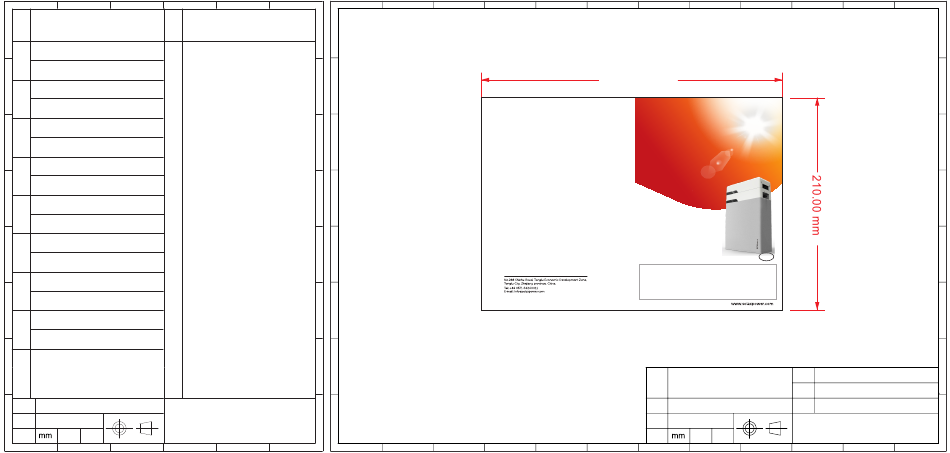

技术要求：
1.
封面封底
157g
. 2 装订方式:页码大于60需用胶装
3.
未注
尺寸公差按 +- 1.5mm
4.
图面、字体印刷清晰、无毛边、
5.
字体颜色为
PANTONE Black C
. 6 符合RoHS要求
Solax Power Network Technology(Zhe jiang) Co,. Ltd.
铜版纸覆哑膜彩打，内部纸
80g
双胶纸黑白印刷，正反打印
不起边
、
油墨不脱落
，无边框，底色为白色
285.00 mm
Lithium-Ionen-Batterie Triple Power
Benutzerhandbuch
45Ah/63Ah
DE
Copyright-Erklärung
Das Copyright für dieses Handbuch liegt bei Solax Power Network Technology (Zhe jiang)
Co,. Ltd. (SolaX Power Co.,Ltd.). Unternehmen und Einzelpersonen dürfen sich den Inhalt
des Handbuchs nicht zu eigen machen, das Handbuch (einschließlich der Software usw.)
weder teilweise noch vollständig kopieren oder in einer beliebigen Form oder mit
beliebigen Mitteln vervielfältigen oder verbreiten. Alle Rechte vorbehalten. SolaX Power
Network Technology (Zhe jiang) Co.,Ltd. (SolaX Power Co.,Ltd.) behält sich das Recht der
endgültigen Auslegung vor.
614.00
331 2A
.0
品名
T-BAT SYS-HV 电池说明书 SolaX
NA
材料
料号
614.00
331 3
.0
单位
页次
设计
刘萱萱
2018/6/26
朱娴红
2018/6/28
审核
核准
朱娴红
2018/6/28
浙江艾罗网络能源技术有限公司
