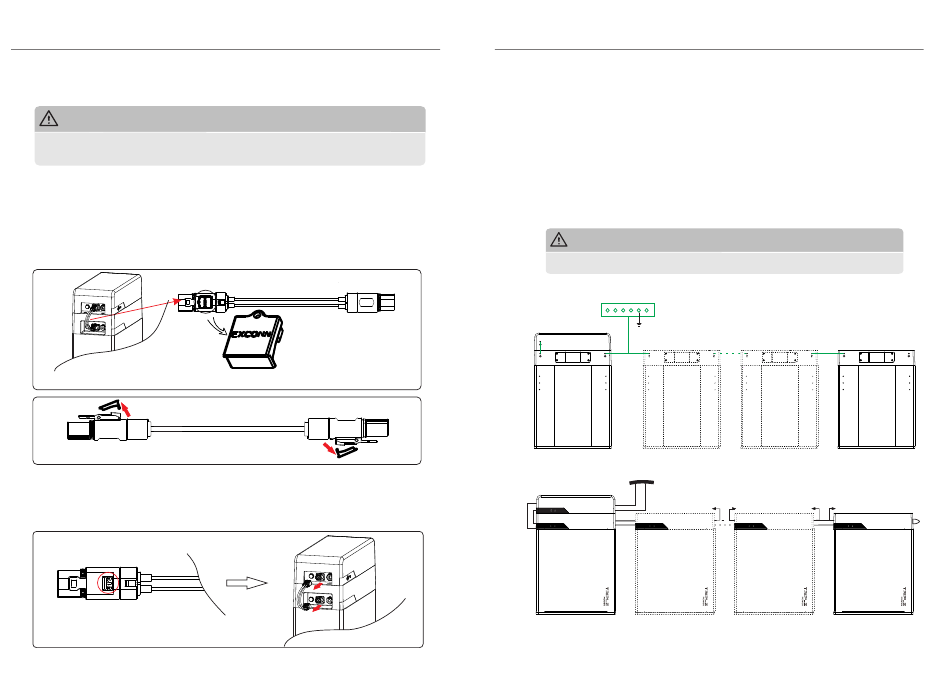

4. Installation
Hinweise für das Abtrennen der Stromkabel
VORSICHT!
Stromkabel NUR anschließen/abtrennen, wenn das T-BAT-System abgeschaltet ist,
damit keine Bogenentladung entsteht, die schwere Verletzungen verursachen kann.
1. T-BAT-System ausschalten (siehe Abschnitt 5.4 Ausschalten des T-BAT-
Systems auf Seite 30 des Benutzerhandbuchs).
2. Verschlussabdeckung abnehmen.
a. Mit dem Finger oder einer Vorrichtung am Ende der
Verschlussabdeckung ziehen.
b. Die Verschlussabdeckung abnehmen und aufbewahren.
3. Den Kunststoffknopf an jedem Ende des Stromkabels in Pfeilrichtung
drücken.
4. Stromkabel abtrennen.
20
Verschlussabdeckung
Für 2~4 Batteriemodule:
Das Stromkabel zwischen Batteriemodulen (A1) unterscheidet sich von dem
Stromkabel zwischen BMS und Batteriemodul (C). Ein Ende des Stromkabels
ist schwarz und dieses Ende wird an YPLG (Ⅴ'), auf der rechten Seite des
Batteriemoduls angeschlossen.
1. YPLUG (Ⅴ') auf der rechten Seite des Batteriemoduls mit XPLUG (Ⅰ')
auf der linken Seite des zweiten Batteriemoduls verbinden. Die restlichen
Batteriemodule auf die gleiche Weise miteinander verbinden. Die folgende
Abbildung zeigt vier verbundene Batteriemodule.
HINWEIS!
Die Erdung muss erfolgt sein, bevor die Kabel angeschlossen werden.
ERDUNGSSCHIENE
YPLUG
Capacity
4. Installation
XPLUG
XPLUG
YPLUG
21
