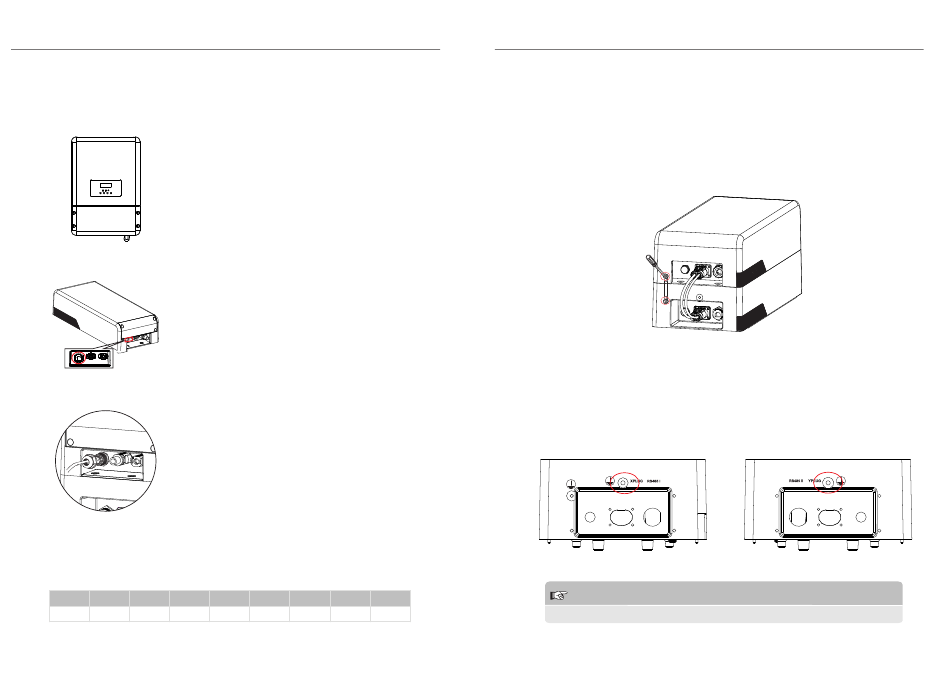

4. Installation
4.5.3
Anschluss des CAN-Kommunikationskabels
Für einen einwandfreien Betrieb muss das BMS mit dem Wechselrichter
kommunizieren.
+
BAT
-
CAN
Die Reihenfolge der Adern des Kommunikationskabels ist identisch mit der
Reihenfolge des RS485-Kommunikationskabels.
Sequenz
1
2
/
CAN
GND
24
1. TWechselrichter ausschalten. Ein Ende des
CAN-Kommunikationskabels (D) mit dem
BMS-Anschluss des Wechselrichters verbinden.
Kabelverschraubung montieren und
Kabelmutter festschrauben.
2. Das CAN-Kommunikationskabel mit dem rot
markierten CAN-Anschluss (Ⅶ) verbinden.
3. Der CAN-Anschluss verfügt über eine
Schutzabdeckung. Abdeckung abschrauben
und das andere Ende des CAN-Kommunikations-
kabels mit dem CAN-Anschluss verbinden.
Die Abdeckung auf dem Kabel anziehen.
3
4
5
6
7
/
/
CAN_H CAN_L
A1
4.5.4
Für ein Batteriemodul:
Erdungsklemme mit einem Sechskantschlüssel vom BMS und dem Batteriemodul auf
beiden Seiten des Erdungsanschlusses abschrauben (siehe nachfolgende Abbildung).
Erdungsdraht am BMS anschließen und mit dem Batteriemodul verbinden.
Für die Erdung wird ein Erdungsdraht 10 AWG benötigt.
Für 2~4 Batteriemodule:
Der Anschluss des Erdungsdrahts zwischen BMS und Batteriemodul entspricht
der Beschreibung oben.
Der Anschlusspunkt des Erdungsdrahts zwischen den Batteriemodulen ist
nachfolgend gekennzeichnet:
Batteriemodul, linke Seite
8
Die Erdung ist obligatorisch!
B1
Anschluss des Erdungsdrahts
VORSICHT!
4. Installation
Batteriemodul, rechte Seite
25
