4. Installation
4.5.5

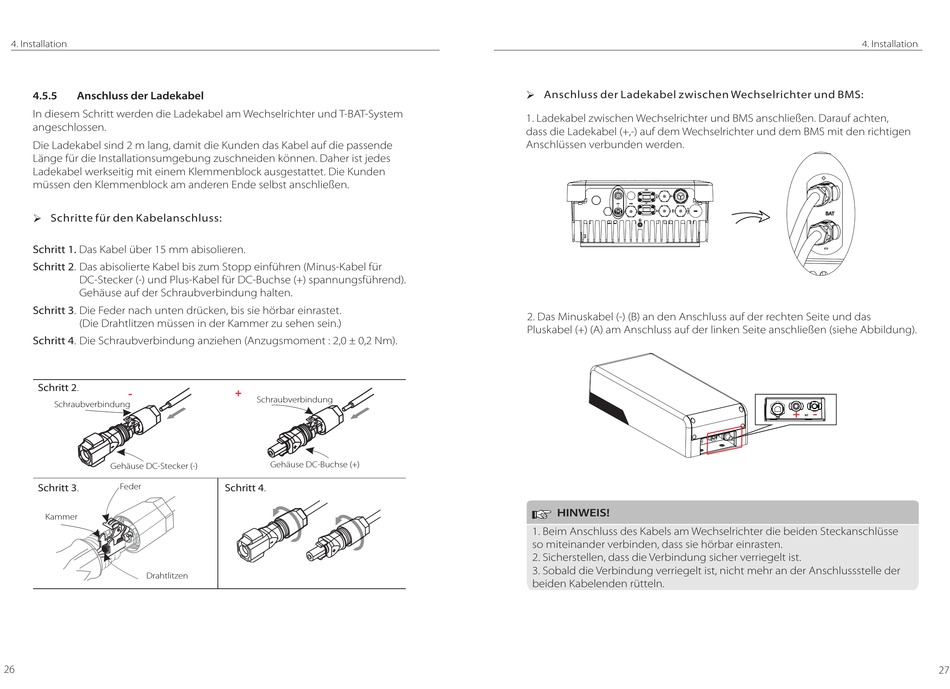

Anschluss der Ladekabel
In diesem Schritt werden die Ladekabel am Wechselrichter und T-BAT-System
angeschlossen.
Die Ladekabel sind 2 m lang, damit die Kunden das Kabel auf die passende
Länge für die Installationsumgebung zuschneiden können. Daher ist jedes
Ladekabel werkseitig mit einem Klemmenblock ausgestattet. Die Kunden
müssen den Klemmenblock am anderen Ende selbst anschließen.
Ø
Schritte für den Kabelanschluss:
Schritt 1. Das Kabel über 15 mm abisolieren.
Schritt 2. Das abisolierte Kabel bis zum Stopp einführen (Minus-Kabel für
DC-Stecker (-) und Plus-Kabel für DC-Buchse (+) spannungsführend).
Gehäuse auf der Schraubverbindung halten.
Schritt 3. Die Feder nach unten drücken, bis sie hörbar einrastet.
(Die Drahtlitzen müssen in der Kammer zu sehen sein.)
Schritt 4. Die Schraubverbindung anziehen (Anzugsmoment : 2,0 ± 0,2 Nm).
Schritt 2.
Schraubverbindung
Gehäuse DC-Stecker (-)
Feder
Schritt 3.
Kammer
Drahtlitzen
26
Schraubverbindung
Gehäuse DC-Buchse (+)
Schritt 4.
Ø
Anschluss der Ladekabel zwischen Wechselrichter und BMS:
1. Ladekabel zwischen Wechselrichter und BMS anschließen. Darauf achten,
dass die Ladekabel (+,-) auf dem Wechselrichter und dem BMS mit den richtigen
Anschlüssen verbunden werden.
+
WiFi
BAT
DRM
RF
-
2. Das Minuskabel (-) (B) an den Anschluss auf der rechten Seite und das
Pluskabel (+) (A) am Anschluss auf der linken Seite anschließen (siehe Abbildung).
HINWEIS!
1. Beim Anschluss des Kabels am Wechselrichter die beiden Steckanschlüsse
so miteinander verbinden, dass sie hörbar einrasten.
2. Sicherstellen, dass die Verbindung sicher verriegelt ist.
3. Sobald die Verbindung verriegelt ist, nicht mehr an der Anschlussstelle der
beiden Kabelenden rütteln.
4. Installation
+ -
BAT
CAN
27
