4. Installation

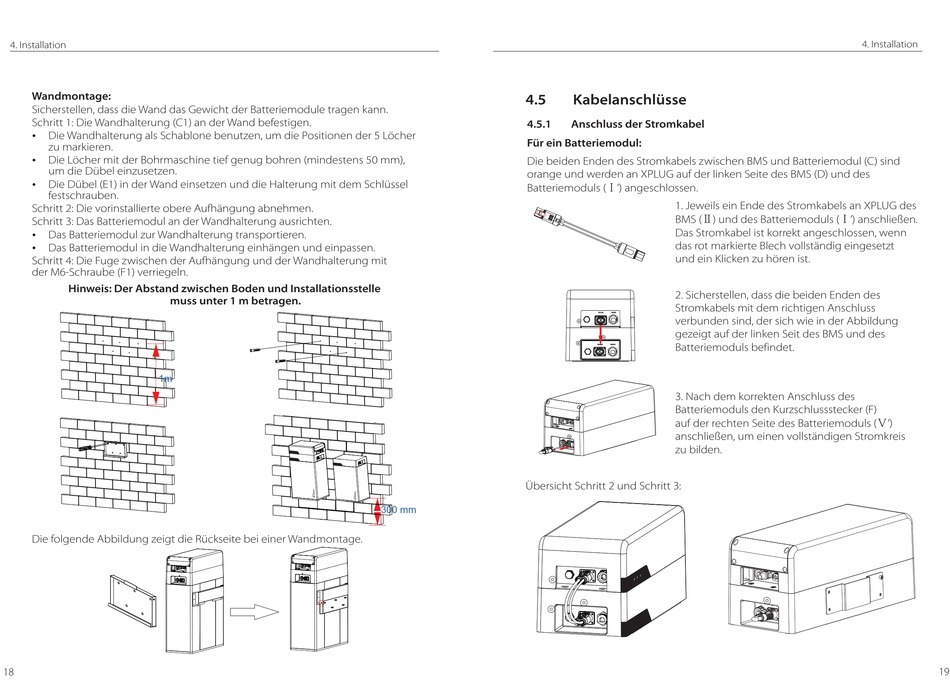

Wandmontage:
Sicherstellen, dass die Wand das Gewicht der Batteriemodule tragen kann.
Schritt 1: Die Wandhalterung (C1) an der Wand befestigen.
Die Wandhalterung als Schablone benutzen, um die Positionen der 5 Löcher
Ÿ
zu markieren.
Die Löcher mit der Bohrmaschine tief genug bohren (mindestens 50 mm),
Ÿ
um die Dübel einzusetzen.
Die Dübel (E1) in der Wand einsetzen und die Halterung mit dem Schlüssel
Ÿ
festschrauben.
Schritt 2: Die vorinstallierte obere Aufhängung abnehmen.
Schritt 3: Das Batteriemodul an der Wandhalterung ausrichten.
Das Batteriemodul zur Wandhalterung transportieren.
Ÿ
Das Batteriemodul in die Wandhalterung einhängen und einpassen.
Ÿ
Schritt 4: Die Fuge zwischen der Aufhängung und der Wandhalterung mit
der M6-Schraube (F1) verriegeln.
Hinweis: Der Abstand zwischen Boden und Installationsstelle
muss unter 1 m betragen.
1m
Die folgende Abbildung zeigt die Rückseite bei einer Wandmontage.
18
4.5
4.5.1
Für ein Batteriemodul:
Die beiden Enden des Stromkabels zwischen BMS und Batteriemodul (C) sind
orange und werden an XPLUG auf der linken Seite des BMS (D) und des
Batteriemoduls (Ⅰ') angeschlossen.
Übersicht Schritt 2 und Schritt 3:
300 mm
Kabelanschlüsse
Anschluss der Stromkabel
1. Jeweils ein Ende des Stromkabels an XPLUG des
BMS (Ⅱ) und des Batteriemoduls (Ⅰ') anschließen.
Das Stromkabel ist korrekt angeschlossen, wenn
das rot markierte Blech vollständig eingesetzt
und ein Klicken zu hören ist.
2. Sicherstellen, dass die beiden Enden des
Stromkabels mit dem richtigen Anschluss
verbunden sind, der sich wie in der Abbildung
gezeigt auf der linken Seit des BMS und des
Batteriemoduls befindet.
3. Nach dem korrekten Anschluss des
Batteriemoduls den Kurzschlussstecker (F)
auf der rechten Seite des Batteriemoduls (Ⅴ')
anschließen, um einen vollständigen Stromkreis
zu bilden.
4. Installation
19
