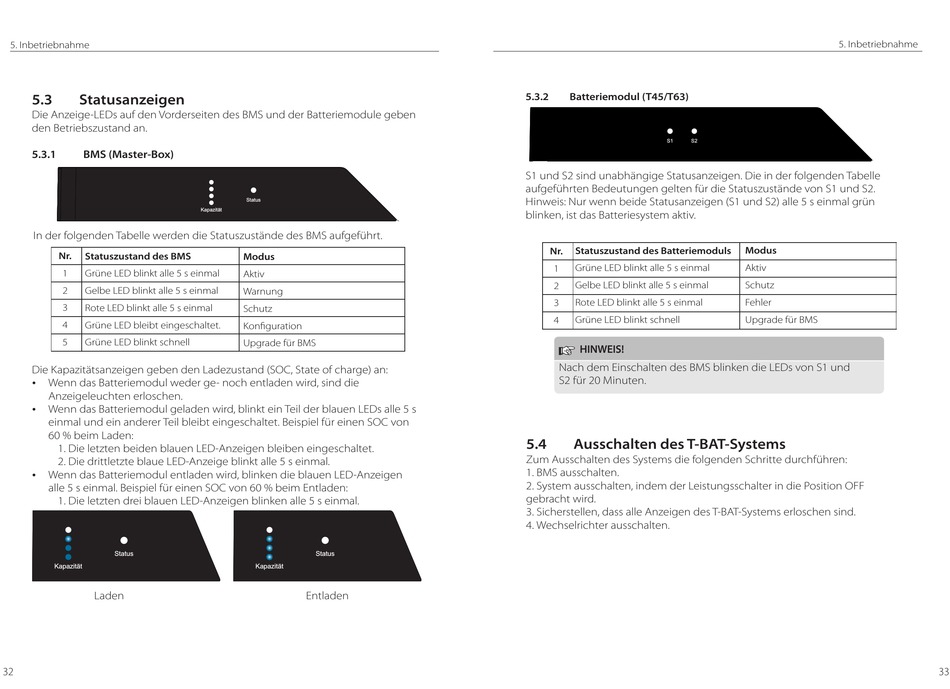

5. Inbetriebnahme
5.3
Statusanzeigen
Die Anzeige-LEDs auf den Vorderseiten des BMS und der Batteriemodule geben
den Betriebszustand an.
5.3.1
BMS (Master-Box)
In der folgenden Tabelle werden die Statuszustände des BMS aufgeführt.
Nr.
Statuszustand des BMS
1
Grüne LED blinkt alle 5 s einmal
2
Gelbe LED blinkt alle 5 s einmal
3
Rote LED blinkt alle 5 s einmal
4
Grüne LED bleibt eingeschaltet.
5
Grüne LED blinkt schnell
Die Kapazitätsanzeigen geben den Ladezustand (SOC, State of charge) an:
Wenn das Batteriemodul weder ge- noch entladen wird, sind die
Ÿ
Anzeigeleuchten erloschen.
Wenn das Batteriemodul geladen wird, blinkt ein Teil der blauen LEDs alle 5 s
Ÿ
einmal und ein anderer Teil bleibt eingeschaltet. Beispiel für einen SOC von
60 % beim Laden:
1. Die letzten beiden blauen LED-Anzeigen bleiben eingeschaltet.
2. Die drittletzte blaue LED-Anzeige blinkt alle 5 s einmal.
Wenn das Batteriemodul entladen wird, blinken die blauen LED-Anzeigen
Ÿ
alle 5 s einmal. Beispiel für einen SOC von 60 % beim Entladen:
1. Die letzten drei blauen LED-Anzeigen blinken alle 5 s einmal.
Status
Kapazität
Laden
32
Status
Kapazität
Modus
Aktiv
Warnung
Schutz
Kon guration
Upgrade für BMS
Status
Kapazität
Entladen
5.3.2
Batteriemodul (T45/T63)
S1
S2
S1 und S2 sind unabhängige Statusanzeigen. Die in der folgenden Tabelle
aufgeführten Bedeutungen gelten für die Statuszustände von S1 und S2.
Hinweis: Nur wenn beide Statusanzeigen (S1 und S2) alle 5 s einmal grün
blinken, ist das Batteriesystem aktiv.
Statuszustand des Batteriemoduls
Nr.
Grüne LED blinkt alle 5 s einmal
1
2
Gelbe LED blinkt alle 5 s einmal
Rote LED blinkt alle 5 s einmal
3
Grüne LED blinkt schnell
4
HINWEIS!
Nach dem Einschalten des BMS blinken die LEDs von S1 und
S2 für 20 Minuten.
5.4
Ausschalten des T-BAT-Systems
Zum Ausschalten des Systems die folgenden Schritte durchführen:
1. BMS ausschalten.
2. System ausschalten, indem der Leistungsschalter in die Position OFF
gebracht wird.
3. Sicherstellen, dass alle Anzeigen des T-BAT-Systems erloschen sind.
4. Wechselrichter ausschalten.
5. Inbetriebnahme
Modus
Aktiv
Schutz
Fehler
Upgrade für BMS
33
