4. Installation
4.4.4

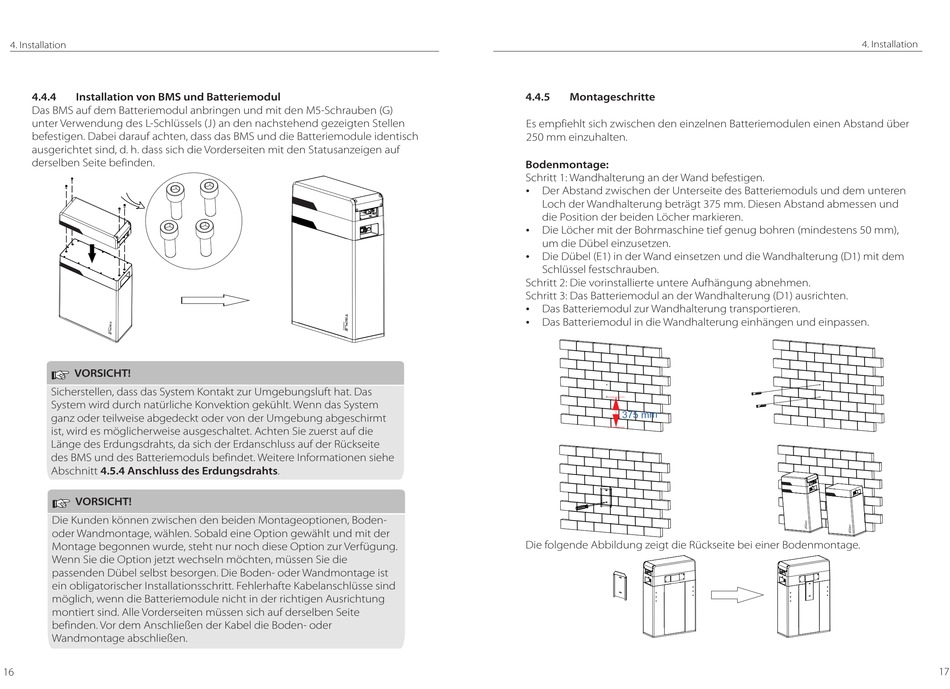

Installation von BMS und Batteriemodul
Das BMS auf dem Batteriemodul anbringen und mit den M5-Schrauben (G)
unter Verwendung des L-Schlüssels (J) an den nachstehend gezeigten Stellen
befestigen. Dabei darauf achten, dass das BMS und die Batteriemodule identisch
ausgerichtet sind, d. h. dass sich die Vorderseiten mit den Statusanzeigen auf
derselben Seite befinden.
VORSICHT!
Sicherstellen, dass das System Kontakt zur Umgebungsluft hat. Das
System wird durch natürliche Konvektion gekühlt. Wenn das System
ganz oder teilweise abgedeckt oder von der Umgebung abgeschirmt
ist, wird es möglicherweise ausgeschaltet. Achten Sie zuerst auf die
Länge des Erdungsdrahts, da sich der Erdanschluss auf der Rückseite
des BMS und des Batteriemoduls befindet. Weitere Informationen siehe
Abschnitt 4.5.4 Anschluss des Erdungsdrahts.
VORSICHT!
Die Kunden können zwischen den beiden Montageoptionen, Boden-
oder Wandmontage, wählen. Sobald eine Option gewählt und mit der
Montage begonnen wurde, steht nur noch diese Option zur Verfügung.
Wenn Sie die Option jetzt wechseln möchten, müssen Sie die
passenden Dübel selbst besorgen. Die Boden- oder Wandmontage ist
ein obligatorischer Installationsschritt. Fehlerhafte Kabelanschlüsse sind
möglich, wenn die Batteriemodule nicht in der richtigen Ausrichtung
montiert sind. Alle Vorderseiten müssen sich auf derselben Seite
befinden. Vor dem Anschließen der Kabel die Boden- oder
Wandmontage abschließen.
16
4.4.5
Montageschritte
Es empfiehlt sich zwischen den einzelnen Batteriemodulen einen Abstand über
250 mm einzuhalten.
Bodenmontage:
Schritt 1: Wandhalterung an der Wand befestigen.
Der Abstand zwischen der Unterseite des Batteriemoduls und dem unteren
Ÿ
Loch der Wandhalterung beträgt 375 mm. Diesen Abstand abmessen und
die Position der beiden Löcher markieren.
Die Löcher mit der Bohrmaschine tief genug bohren (mindestens 50 mm),
Ÿ
um die Dübel einzusetzen.
Die Dübel (E1) in der Wand einsetzen und die Wandhalterung (D1) mit dem
Ÿ
Schlüssel festschrauben.
Schritt 2: Die vorinstallierte untere Aufhängung abnehmen.
Schritt 3: Das Batteriemodul an der Wandhalterung (D1) ausrichten.
Das Batteriemodul zur Wandhalterung transportieren.
Ÿ
Das Batteriemodul in die Wandhalterung einhängen und einpassen.
Ÿ
Die folgende Abbildung zeigt die Rückseite bei einer Bodenmontage.
4. Installation
17
