Inhaltszusammenfassung für CAB 3014

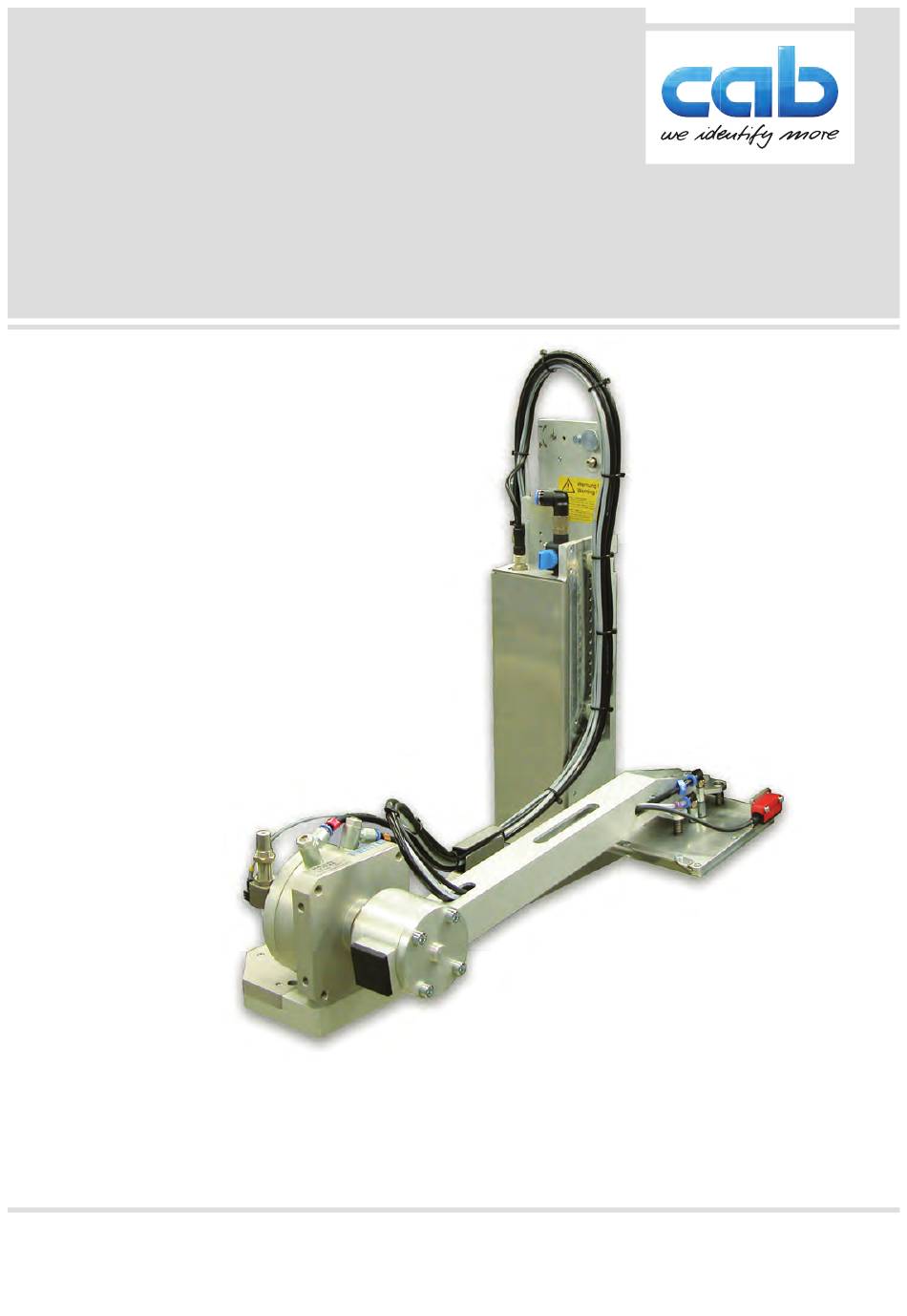

- Seite 1 Montageanleitung Frontseiten-Applikator 3014 / 3016 Made in Germany...
- Seite 2 Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................4 Sicherheitskennzeichnung ........................5 Umwelt ..............................5 Produktbeschreibung ..........................6 Wichtige Merkmale ........................... 6 Technische Daten ............................. 6 Geräteübersicht ............................7 Montage ..............................8 Montage der Applikatorkomponenten ...................... 8 Montage des Blasrohrs .......................... -
Seite 4: Einleitung
Das Gerät darf nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbe- wusst unter Beachtung der Anleitung benutzt werden. Das Gerät ist für den Betrieb mit cab Druckern der HERMES Q und Hermes + Serie bestimmt. Eine andersartige •... -
Seite 5: Sicherheitskennzeichnung
Einleitung • Vor Montage oder Demontage der gelieferten Komponenten Drucker vom Netz trennen und Druckluftzufuhr sperren. • Das Gerät nur mit Geräten verbinden, die eine Schutzkleinspannung führen. • Vor dem Herstellen oder Lösen von Anschlüssen alle betroffenen Geräte (Computer, Drucker, Zubehör) ausschalten. -
Seite 6: Produktbeschreibung
Zur Einbindung in einen übergeordneten Prozess kann der Applikator über die I/O-Schnittstelle des Druckers gesteuert werden. Technische Daten Etikettenübergabe Druckstempel Druckstempel gefedert Blasstempel 3014/16 L/R 1100 3014/16 L/R 3100 3014/16 L/R 2100 HERMES Q4 / Hermes + 4 25 - 114 80 - 114 25 - 114... -
Seite 7: Geräteübersicht
Produktbeschreibung Geräteübersicht Bild 2 Geräteübersicht 1 Druckluftanschluss 5 Rändelschraube zu Befestigung am Drucker 2 Absperrhahn Druckluft 6 Scharnierbuchse 3 Stempel (anwenderspezifisch) 7 SUB-D 15 Stecker - elektr. Verbindung Applikator-Drucker 4 Blasrohr für die Stützluft... -
Seite 8: Montage
Montage Montage der Applikatorkomponenten Bild 3 Montage Applikator - Drucker Hinweis! Bei Bestellung aufeinander abgestimmter Komponenten werden diese zum Teil montiert geliefert. Einzelne Montageschritte können dann entfallen. Dies betrifft insbesondere Stempel und Produktsensor. 1. Steuerungsblock (8) mit den Scharnierbuchsen (2) in die Scharnierachsen (3) am Drucker einhängen 2. -
Seite 9: Montage Des Blasrohrs
Montage Montage des Blasrohrs Bild 4 Einbau des Blasrohrs Das Blasrohr (3) für die Stützluft kann um seine Längsachse gedreht werden um die Unterstützung für die Übernahme des Etiketts zu optimieren. 1. Schraube (1) lösen. 2. Das Blasrohr (3) in Blasrohraufnahme B (2) einsetzen. 3. -
Seite 10: Betrieb
Betrieb Normalbetrieb Vor Aufnahme des Etikettierbetriebs prüfen, dass sämtliche Anschlüsse hergestellt sind. Transferfolie und Etiketten einlegen. Bedienungsanleitung des Druckers Absperrventil für die Druckluft öffnen. Achtung! Vor dem Einschalten des Druckers darauf achten, dass der Stempel nicht von einem Etikett abgedeckt ist. -
Seite 11: Fehlermeldungen
Fehlermeldungen Fehlermeldungen des Druckers Informationen zu Ursachen und zur Behandlung druckerspezifischer Fehler (Papier zu Ende, Folie zu Ende u.ä.) sind in der Dokumentation des Druckers zu finden. Fehlerbehandlung: Fehlerursachen und deren Folgen, wie nicht applizierte Etiketten beseitigen bzw. -
Seite 12: Zulassungen Einbauerklärung
Anhang I, Artikel 1.1.2, 1.1.3, 1.1.5, 1.1.6, 1.2.1, 1.3.2, 1.5.2, 1.5.8, 1.6.3, 1.7 Bei einer nicht mit uns abgestimmten Änderung der „unvollständigen Maschine“ oder des Verwendungszwecks verliert diese Erklärung ihre Gültigkeit. Gerät: Frontseiten-Applikator Typ: 3014, 3016 Angewandte EU-Richtlinien Angewandte Normen Richtlinie 2006/42/EG über Maschinen • EN ISO 12100:2010 •... -
Seite 13: Eu-Konformitätserklärung
Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der betreffenden EU-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung des Geräts oder des Verwen- dungszwecks verliert diese Erklärung ihre Gültigkeit. Gerät: Frontseiten-Applikator Typ: 3014, 3016 Angewandte EU-Richtlinien Angewandte Normen Richtlinie 2014/30/EU über die elektromagnetische • EN 55032:2012 Verträglichkeit...
