Aufbau Der Baugruppen - Bedienelemente; Ophthalmometerkopf - Zeiss CL 150 Gebrauchsanweisung

der
i

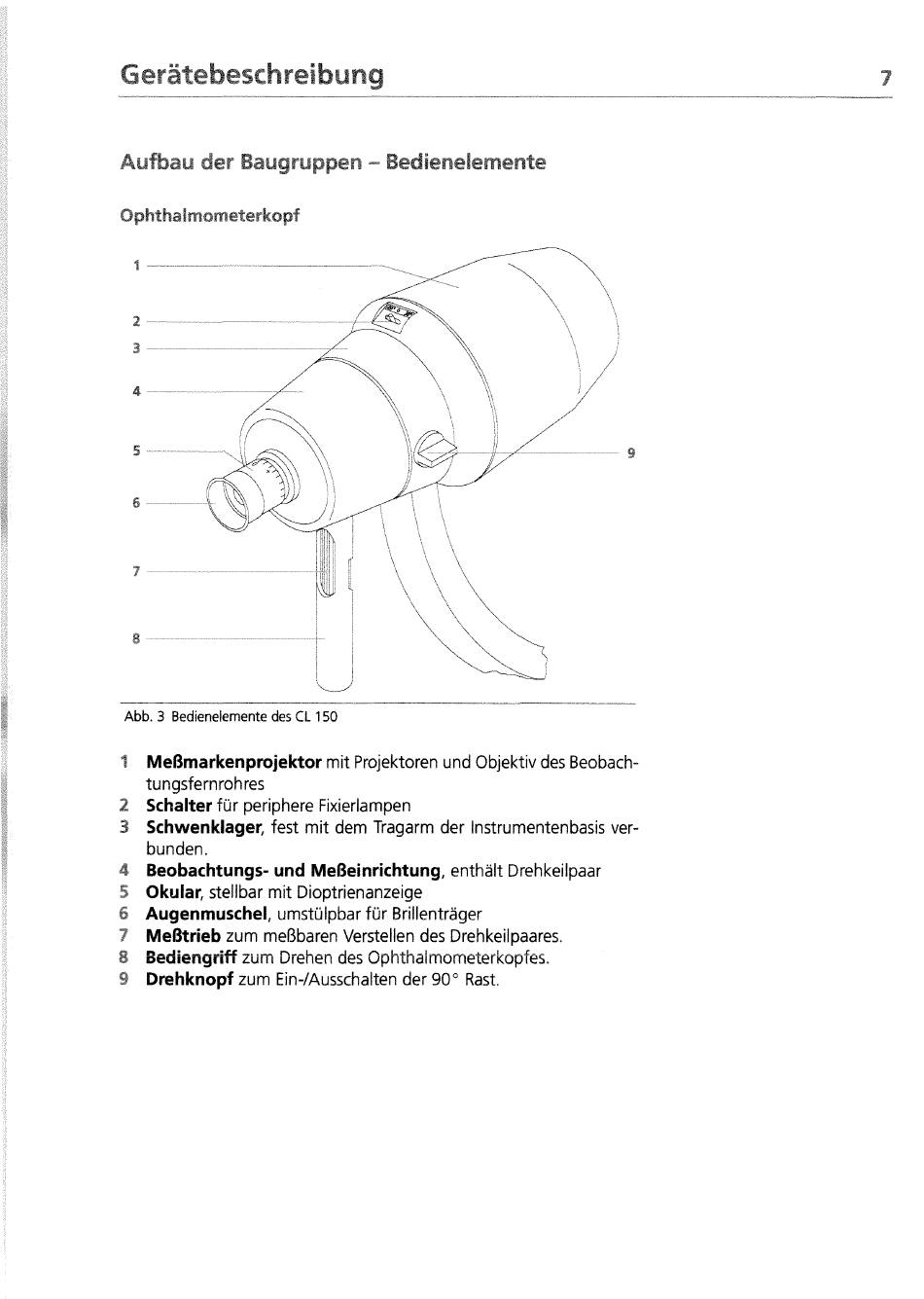

Abb. 3 Bedienelemente des CL 150
1 Meßmarkenprojektor mit Projektoren und Objektiv des Beobach-
tungsfernrohres
2 Schalter für periphere Fixierlampen
S Schwenklager, fest mit dem Tragarm der Instrumentenbasis ver-
bunden.
4 Beobachtungs- und Meßeinrichtung, enthält Drehkeilpaar
5 Okular, stellbar mit Dioptrienanzeige
S Augenmuschel, umstülpbar für Brillenträger
7 Meßtrieb zum meßbaren Verstellen des Drehkeilpaares.
g g
e{
jl
en
g
r
^
Z(jm
pfg^gp, <j
es
ophthaimometerkopfes.
§ Drehknopf zum Ein-XAusschaiten der 90° Rast.
