Abfrage der Betriebszustände
Die Abfrage der aktuellen Betriebszustände, der analogen und digitalen Eingängen sowie der Betriebsstunden er-
folgt in der 2. Ebene. Die Anzeige der Werte erfolgt nach dem Wechsel in die 3. Ebene.
Abfrage der Istwerte
Analoge Eingänge
Abfrage der Istwerte
Digitale Eingänge
Abfrage der
Betriebsstunden
8
Im Menüpunkt tP der 1. Ebene können die aktuellen analogen Eingänge abgefragt wer-
den. Die folgenden Auswahlmöglichkeiten sind nach einem Wechsel in die 2. Ebene
möglich:
t 01:
Wassereintrittstemperatur
t 02:
Wasseraustrittstemperatur
t 03:
Verflüssigungstemperatur
t 04:
TK Verflüssigerventilator 1 und 2
Beachten Sie: Die Anzeige der zugehörigen Werte erfolgt in der 3. Ebene.

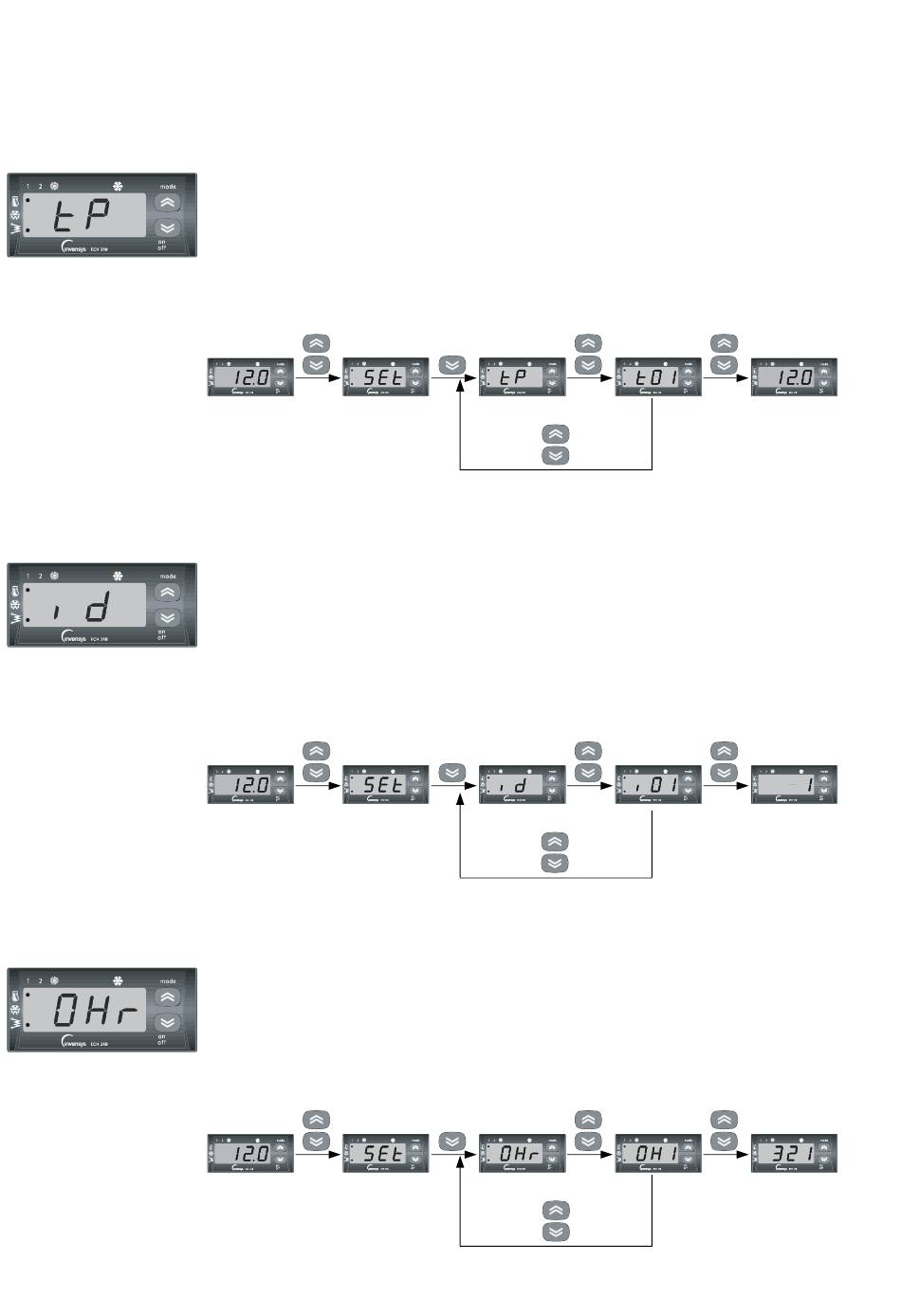

Funktionsablauf
kurzzeitig
Ebene 0
Ebene 1
Im Menüpunkt id der 1. Ebene können die aktuellen digitalen Eingänge abgefragt wer-
den. Die folgenden Auswahlmöglichkeiten sind nach einem Wechsel in die 2. Ebene
möglich:
i 01:
Hochdruckschalter
i 02:
Niederdruckschalter
i 03:
Differenzdruckwächter
i 04:
Externe Freigabe
i 05:
Externe Ein- / Ausschaltung
Beachten Sie: Die Anzeige der zugehörigen Werte erfolgt in der 3. Ebene.
Funktionsablauf
kurzzeitig
Ebene 0
Ebene 1
Im Menüpunkt OHr der 1. Ebene können die geleisteten Betriebsstunden der Kompres-
soren und der Umwälzpumpe abgefragt werden. Die folgenden Auswahlmöglichkeiten
sind nach einem Wechsel in die 2. Ebene möglich:
OH 1: Betriebszeit Kompressor 1 in Stunden
OH 2: Betriebszeit Kompressor 2 in Stunden
OH 3: Betriebszeit Umwälzpumpe in Stunden
Beachten Sie: Die Anzeige der zugehörigen Werte erfolgt in der 3. Ebene.
Funktionsablauf
kurzzeitig
Ebene 0
Ebene 1
Rücklauf in °C
Vorlauf in °C
Lamellentauscher in °C
kurzzeitig
kurzzeitig
Ebene 1
min. 2 Sek.
Heißgasleitung
Sauggasleitung
Wärmeträgerkreis
Kühl– oder Heizbetrieb
kurzzeitig
kurzzeitig
Ebene 1
min. 2 Sek.
kurzzeitig
kurzzeitig
Ebene 1
min. 2 Sek.
kurzzeitig
Ebene 2
Ebene 3
Aktueller
Temperaturwert
Wassereintritt
kurzzeitig
Ebene 2
Ebene 3
Hochdruck-
schalter
geschaltet
kurzzeitig
Ebene 2
Ebene 3
Betriebszeit
Kompressor 1
= 321 Stunden
