Bei der Verwendung des externen Kontaktes ist ein Parameter der Regelung neu zu konfigurieren.
Der Parameter CnF H27 ist von 0 auf 1 umzustellen. Geschieht dies nicht kann keine externe Eingabe erfolgen.
Konfiguration
Parameter H27
Eingabe Wert = 1
Nach Programmierung ist bei geöffnetem Kontakt
zwischen C und CP1 der Kühlbetrieb aktiviert,
zwischen C und CP2 der normaler Gerätebetrieb aktiviert.
Regelplatine Verflüssigung
Winterregelung
Die TK-Regelplatine dient zur Drehzahlregelung der
Verflüssigerventilatoren.
Durch die modulierende Ausgangsspannung kann die
Drehzahl des Ventilatormotors an die gewünschte Ver-
flüssigungstemperatur angepasst und somit ein kon-
stantes Druckniveau gehalten werden.
Die Regelung ECH 210 B ermittelt über den Sensor St 3
die momentane Kondensationstemperatur innerhalb des
Lamellenverflüssigers. Der Sollwert wird bei den Gerä-
ten RVS 600 – 1600 INOX direkt, bei den Geräten RVS
2500 – 4100 INOX über die TK-Regelplatine geregelt.
Kabel-Fernbedienung
Die Kabel–Fernbedienung mit der EDV Nr.: 1611494 ist
als Zubehör erhältlich. Sie dient zur Abfrage und Pro-
grammierung des Kaltwasser-Erzeugers von einer ent-
fernten Stelle aus.
Zur Installation beachten Sie die separate Montagean-
weisung der Kabel-Fernbedienung.

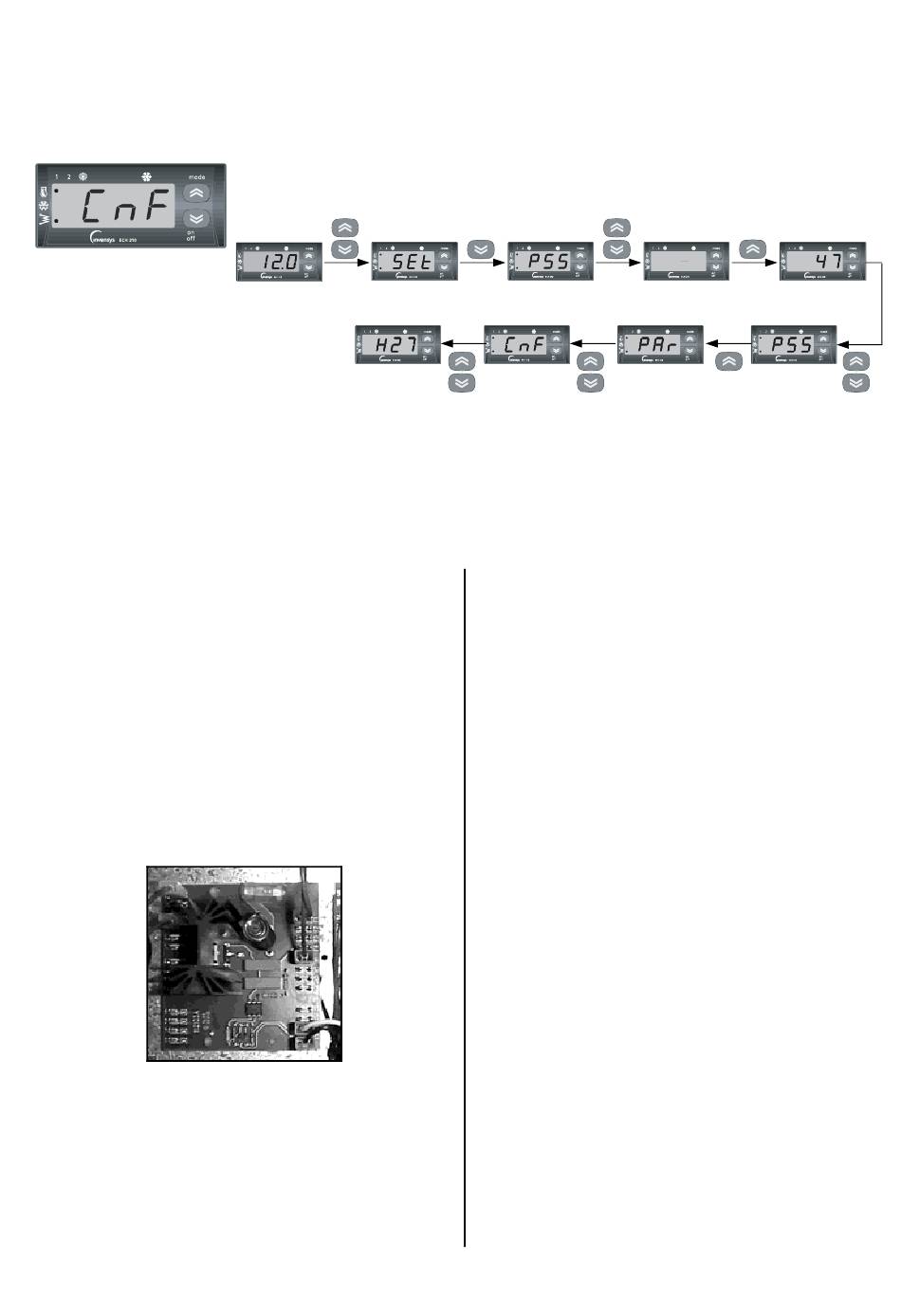

Im Menüpunkt CnF kann in der Ebene 5 der Parameter H27 geändert werden. Der fol-
gende Programmablauf ist zu programmieren.
Funktionsablauf
kurzzeitig
Ebene 0
Ebene 1
kurzzeitig
kurzzeitig
Ebene 1
kurzzeitig
kurzzeitig
Nach Programmierung ist bei geschlossenem Kontakt
zwischen C und CP1 der Heizbetrieb aktiviert.
zwischen C und CP2 der Stand By Betrieb aktiviert.
Elektrische Sicherheitseinrichtungen
Druckwächter Kältekreis
Innerhalb des Kältekreises befindet sich in der Heißgas-
leitung ein Hochdruckwächter zur Abschaltung des Kalt-
wasser-Erzeugers bei mangelnder Wärmeabgabe.
Ein Niederdruckwächter in der Saugleitung oder im
Kompressor dient zur Abschaltung des Kaltwasser-
Erzeugers bei zu geringen Füllmengen des Kältemittels.
Differenzdruckwächter Wärmeträgerkreis
Der Differenzdruckwächter ist parallel zum Verdampfer
in den Wärmeträgerkreis installiert. Er mißt die Druck-
differenz zwischen Eingangs- und Ausgangsdruck und
schaltet bei Unterschreiten des Mindestvolumenstromes
den Kaltwasser-Erzeuger ab.
Thermokontakte Verflüssigerventilatoren
Die Thermokontakte der Verflüssigerventilatoren ver-
meiden ein Überhitzen der Motoren.
Thermokontakt Kompressor
Der Thermokontakt befindet sich innerhalb des Kom-
pressors und begrenzt dessen Heißgasendtemperatur.
Magnetventil Kältekreis
Das Magnetventil in der Flüssigkeitsleitung des Kälte-
kreises unterbindet nach dem Abschalten des Kompres-
sors einen Druckausgleich über das Expansionsventil
und somit das Nachverdampfen von Kältemittel inner-
halb des Verdampfers.
Phasenfolgerelais
Das Phasenfolgerelais kontrolliert die Drehrichtung der
Netzversorgung. Bei falscher Drehrichtung wird die
Spannungsversorgung, zur Vermeidung von Schäden
am Scroll-Kompressor, nicht freigeschaltet.
Ebene 2
Ebene 2
kurzzeitig
Nur RVS ... INOX.
Blinkende Anzeige E00
2 Sek.
