Konig & Meyer Ring Lock Aufbauanleitung Seite 2

BENUTZERHINWEISE / FUNKTIONEN
ACHTUNG! Unterschätzen Sie nicht das Gewicht
des Lautsprechers (max. 50 kg); insbesondere das
belastete Auszugrohr stets mit Schiene 11 sichern, bzw.
mit festem Griff während der Höhenverstellung halten.

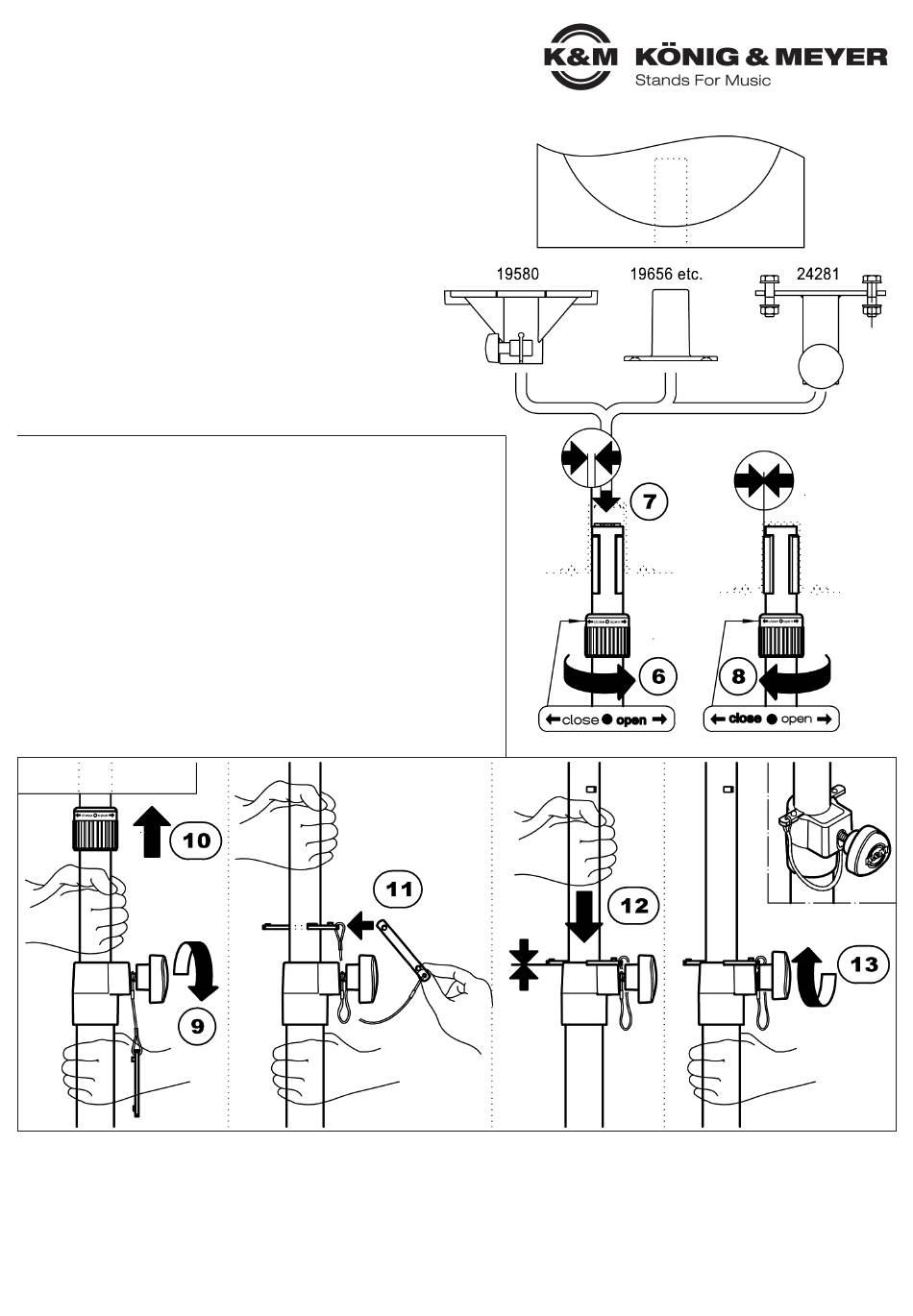

LAUTSPRECHER AM STATIV BEFESTIGEN
6 Spreizdorn-Sicherungsring nach rechts drehen
6 (Richtung OPEN), um den kleinsten Durchmesser
6 einzustellen.
7 Lautsprecher auf den Spreizdorn setzen.
8 Sicherungsring jetzt nach links drehen
8 (Richtung CLOSE) bis die Spreizbacken fest sitzen.
RICHTUNG DES LAUTSPRECHERS VERÄNDERN
Sicherungsring 6 öffnen und Box in die gewünschte
Richtung drehen.
Sicherungsring 8 wieder fest anziehen (Richtung CLOSE).
LAUTSPRECHER AUS- / EINFAHREN
ROLLENVERTEILUNG
Erste Person (E.P.): - hält Stativ; bedient Sicherungsschiene und
Erste Person (E.P.): - Klemmschraube;
Zweite Person (Z.P.): - bedient Auszugrohr und fährt den Lautsprecher
Zweite Person (Z.P.): - aus/ein
9 E.P.: hält Grundrohr und löst Klemmschraube der Spannschelle
10 Z.P.: fährt Auszug mit Lautsprecher in gewünschte Höhe
11 E.P.: Schiene durch Schlitz schieben (Nocken OBEN)
12 Z.P.: Auszugrohr vorsichtig ablassen bis Schiene auf Schelle
Z.P.: aufliegt
13 E.P.: Klemmschraube festziehen (Handkraft genügt)
Das Einfahren des Lautsprechers erfolgt in umgekehrter Reihenfolge.
WICHTIG: sicherstellen, dass E.P. sofort die Klemmschraube 13
anzieht, falls das Auszugrohr von der Z.P. nicht sicher gehalten werden
kann.
PRÜFEN, INSTANDHALTEN, REINIGEN
- Schonender Umgang mit dem Stativ erhält die Teleskopierbarkeit, die Tragkraft und die Sicherheit der Installation.
- Bei Wartungsarbeiten -stets im unbelasteten Zustand- auf evtl. Gefährdungen achten (Einklemmen, Anstoßen, Kippen).
- Zur Reinigung und Pflege am besten ein leicht feuchtes Tuch und ein nicht scheuerndes Reinigungsmittel benutzen.
FEHLERSUCHE (F) und BESEITIGUNG (B)
(F): Stativ wackelt (B): Bodenunebenheiten beseitigen / Fußgestell in max. Auslage bringen und Klemmschraube anziehen
(F): Auszugrohr wackelt bzw. fährt ein unter Last (B): Sicherungsschiene installieren, Klemmschraube anziehen
(F): Lautsprecher taumelt auf Spreizdorn (B): Sicherungsring nachziehen / Lautsprecherbuchse prüfen (max. ø 37 mm)
(F): Lautsprecher lässt sich schwer verdrehen (B): Box etwas anheben beim Verdrehen / Sicherungsring 6 noch etwas lockern
