Qualitätskontrolle
QC-Richtlinien
Die Levey-Jennings (LJ) Grafiken werden durch
Anwählen von [LJ] am Bildschirm mit den
KontrollergebnissenControl Results angezeigt.
• In der linken Spalte werden alle Parameter mit
den rechts von den Diagrammen dargestellten
Zielwerten und Grenzwerten angezeigt.
• Die oberen und unteren gestrichelten Linien
stellen die bei der Konfiguration der QC-Datei
eingegebenen GRENZWERTE dar. Die
durchgezogenen Linien stellen ein weiteres
Mal die bei der Konfiguration der QC-Datei
eingegebenen GRENZWERTE dar.
• Die unmittelbar unter jedem Parameter
angezeigte Zahl ist das Ergebnis zu dem durch
die vertikale Linie in den Diagrammen
"ausgewählten/aktuellen" Lauf. Um die Linie zu
einer anderen Probe zu bewegen, die Tasten
[<] und [>] links von der unten am Bildschirm
angezeigten Zeit verwenden.
• Mit der Bildlaufleiste unten am Bildschirm lässt
sich der Cursor auch zu weiteren Parametern
bewegen.
• Die unter der Bildlaufleiste angezeigten
Pfeiltasten können auch zur Positionierung des
Cursors auf einem bestimmten Parameter
verwendet werden.
• Die Nummer des Ergebnisses an der
Cursorposition wird zusammen mit dem Datum
und der Uhrzeit der Analyse im Kästchen unten
am Bildschirm angezeigt.
• Mithilfe der Tasten [>>] oder [<<] durch alle
Parameter blättern.
• Das unten am Bildschirm angezeigte Datum
und die Uhrzeit entsprechen der durch die
vertikale Linie auf dem Diagramm angezeigte
Probe. Um die Linie zu einer anderen Probe zu
bewegen, die Tasten [<] und [>] links von der
unten am Bildschirm angezeigten Zeit
verwenden.
• Nur die Ergebnisse, die im Bildschirm LAUF/
ERGEBNISSE ausgewählt wurden, werden in
den Levey-Jennings-Grafiken angezeigt.

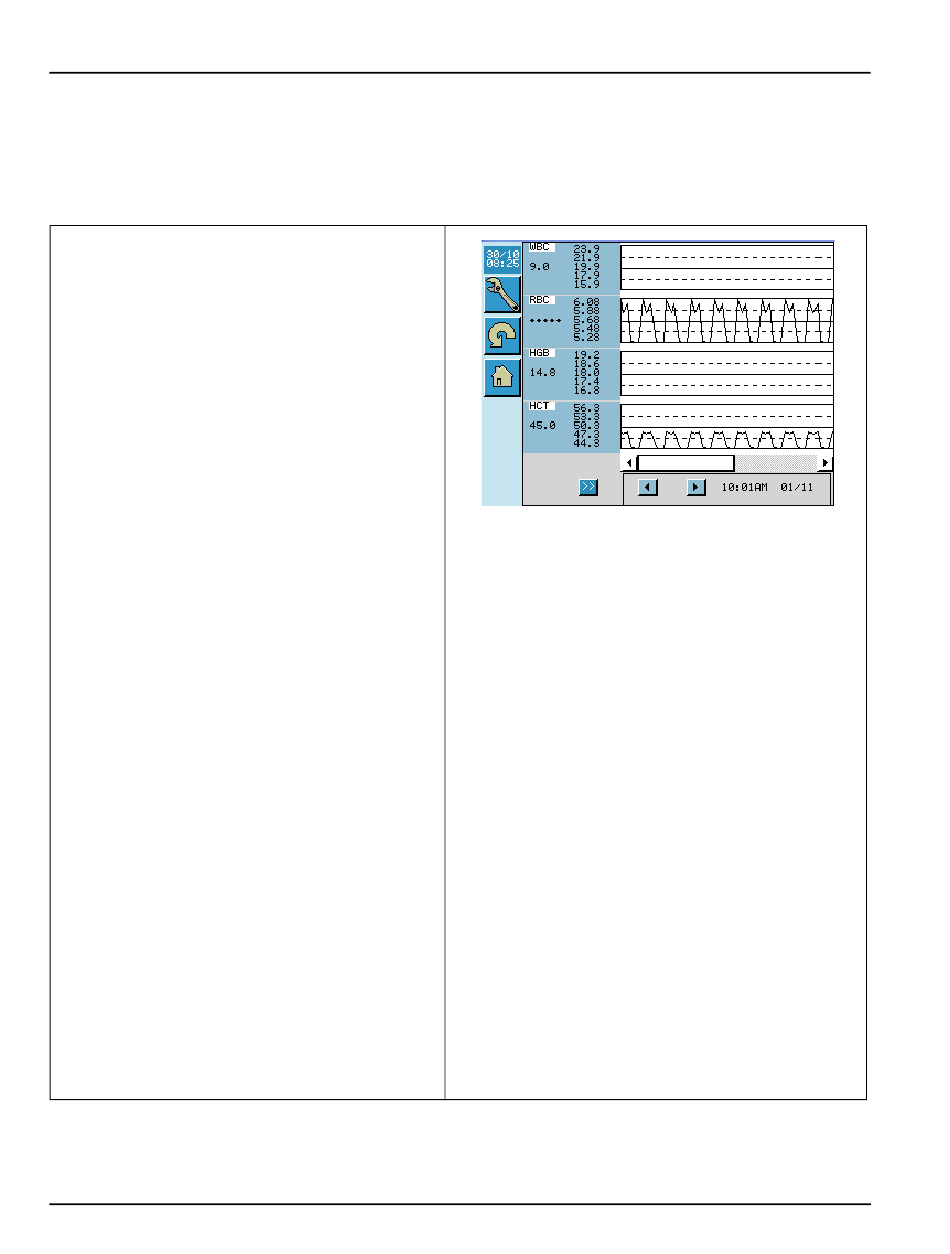

Abbildung 11.8 Bildschirm Levey-Jennings
11-18

Levey-Jennings-Grafiken

Die Ergebnisse werden automatisch wie in der folgenden Abbildung dargestellt in
den Levey-Jennings-Graphiken angezeigt.
