- Seite 1 DIGITAL- MULTIMETER ® DMT-2050 Best.-Nr. 29.1890 BEDIENUNGSANLEITUNG INSTRUCTION MANUAL MODE D’EMPLOI ISTRUZIONI PER L’USO MANUAL DE INSTRUCCIONES INSTRUKCJA OBSŁUGI VEILIGHEIDSVOORSCHRIFTEN SIKKERHEDSOPLYSNINGER SÄKERHETSFÖRESKRIFTER TURVALLISUUDESTA...
- Seite 2 Bitte lesen Sie diese Anleitung vor dem Ge- brauch gründlich durch und heben Sie sie für ein späteres Nachlesen auf. " Seite 4 Please read these operating instructions carefully prior to operating the unit and keep them for later use. " page 14 Veuillez lire entièrement cette notice d’utilisa- tion avant la mise en service et conservez-la pour une consultation ultérieure.

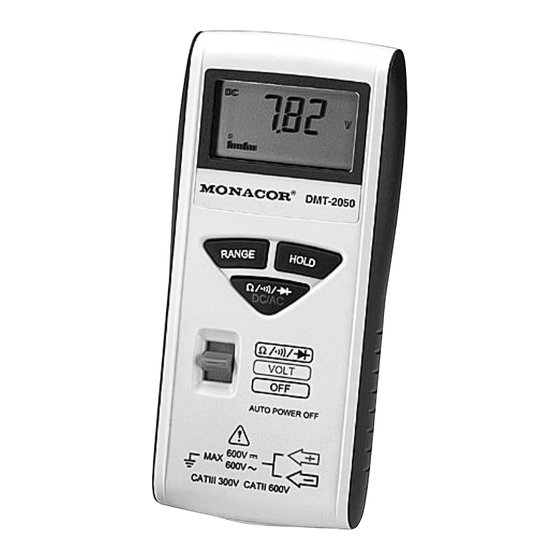

- Seite 3 ® DMT-2050 Ω / DC/AC Ω / VOLT AUTO POWER OFF 600V 600V~ CATIII 300V CATII 600V...
-
Seite 4: Übersicht Der Bedienelemente
Bitte klappen Sie die Seite 3 her- aus. Sie sehen dann immer die beschriebenen Bedienelemente. 1 Übersicht der Bedienelemente 1 Display 2 Taste HOLD Festhalten eines Messwertes 3 Taste RANGE zur manuellen Bereichswahl; automatische Be- reichswahl: die Taste gedrückt halten, bis im Display oben rechts das Symbol erlischt 4 Funktionstaste zum Umschalten... - Seite 5 sondere Sorgfalt geboten! Achten Sie beim Anlegen der Messspitzen darauf, dass Ihre Finger sich hinter dem Abrutschschutz befinden. Be- treiben Sie das Instrument nicht, wenn Sie Schäden am Gerät oder an den Messleitungen feststellen. Beschädigte Messleitungen müs- sen ausgetauscht werden. Beachten Sie auch unbedingt die fol- genden Punkte: Das Gerät ist nur zur Verwendung...
- Seite 6 ten Entsorgung einem örtlichen Recyclingbetrieb. Werfen Sie verbrauchte Batterien nicht in den Hausmüll, sondern geben Sie sie nur in den Sonder- müll (z. B. Sammelbehälter bei Ihrem Elektrofachhändler). 3 Verwendungs- möglichkeiten Dieses Digital-Multimeter dient zur Messung von Gleich- und Wechsel- spannungen bis 600 V sowie von Widerständen.
-
Seite 7: Messungen Durchführen
1,5-V-Knopfzellen (LR-44) einge- setzt werden. Erscheint im Dis- play das Symbol , die Batterien auswechseln – siehe Kapitel 6 „Batterien auswechseln”. 3) Nach dem Betrieb immer das Gerät mit dem Schiebeschalter ausschalten (Position OFF). Das Instrument schaltet sich auch automatisch nach ca. 8 Mi- nuten aus. - Seite 8 5.1 Spannungsmessung WARNUNG Rechnen unvorhergesehenen Spannungen Messobjekten. Beispiel können Kon- densatoren auch bei ausgeschalteter Spannungsquelle gefährlich geladen sein. Mit diesem Instrument dürfen Sie keine Messungen in Strom- kreisen mit Korona-Entladungen (Hochspannung) durchführen. Lebensgefahr! maximal messende Spannung darf 600 V¿ / ~ nicht überschreiten.
- Seite 9 scheint im Display vor dem Mess- wert ein Minuszeichen. 5.2 Widerstandsmessung Einen Widerstand auf keinen Fall bei anliegender Spannung und immer separat messen, sonst ist die Messung falsch. Dazu muss er ggf. aus der Schaltung heraus- gelötet werden. 1) Den orangen Schiebeschalter (5) in die obere Position stel- Ω...
-
Seite 10: Durchgangsprüfung
2) Die schwarze Messspitze an die Kathode der Diode halten und die rote Messspitze an die Anode. 3) Das Display zeigt die Durchlass- spannung bis 2 V bei einem Test- strom von 1 mA an. Bei einer Anzeige von 0 V hat die Diode einen Kurzschluss. - Seite 11 5.5 Manuelle Bereichswahl Der Messbereich für die Spannungs- Widerstandsmessung wird immer automatisch optimal ausge- wählt, solange im Display oben rechts nicht das Symbol ange- zeigt wird. 1) Zum Festhalten eines automa- tisch gewählten Messbereiches die Taste RANGE (3) drücken. Das Symbol erscheint.
-
Seite 12: Batterien Auswechseln
Instruments vom Messobjekt den Wert besser ablesen zu können. Dazu die Taste HOLD (2) drücken. Oben rechts im Display erscheinen die Symbole Zum Ausschalten dieser Funktion die Taste HOLD erneut betätigen oder eine andere Messfunktion wählen. Die Symbole löschen. 6 Batterien auswechseln Wird im Display das Symbol angezeigt, mussen die zwei 1,5-V- Knopfzellen (6) ausgetauscht wer-... - Seite 13 Durchlassspannung: bis 2 V bei 1 mA Genauigkeit: ..±(3 % + 2 Digits) Änderungen vorbehalten. Diese Bedienungsanleitung ist urheberrechtlich für MONACOR ® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommer-...
