4.4 Anschluss der Steuerkomponenten
Die DiMAX
®
800Z Digitalzentrale verfügt an der Frontseite über 2 Anschlussbuchsen für Steuerkompo-
nenten wie z.B. den DiMAX
melder, sowie den DiMAX
ten.
Die DiMAX
®
Digitalzentrale wird nach dem erfolgreichen Systemtest den Steuerbus (gekennzeichnet
mit CONTROL BUS) aktivieren. Angeschlossene Komponenten nehmen daraufhin den Betrieb mit der
Zentrale auf.
4.5 Sicherung
Die DiMAX
®
Digitalzentrale wird über eine externe Spannungsquelle betrieben.
Für die externe Spannungsversorgung ist eine Sicherung 10AT in einer einzelnen Sicherungsbuchse
eingebaut. Sie befindet sich an der Geräterückwand (Abb. 2).
5
Erstes Einschalten

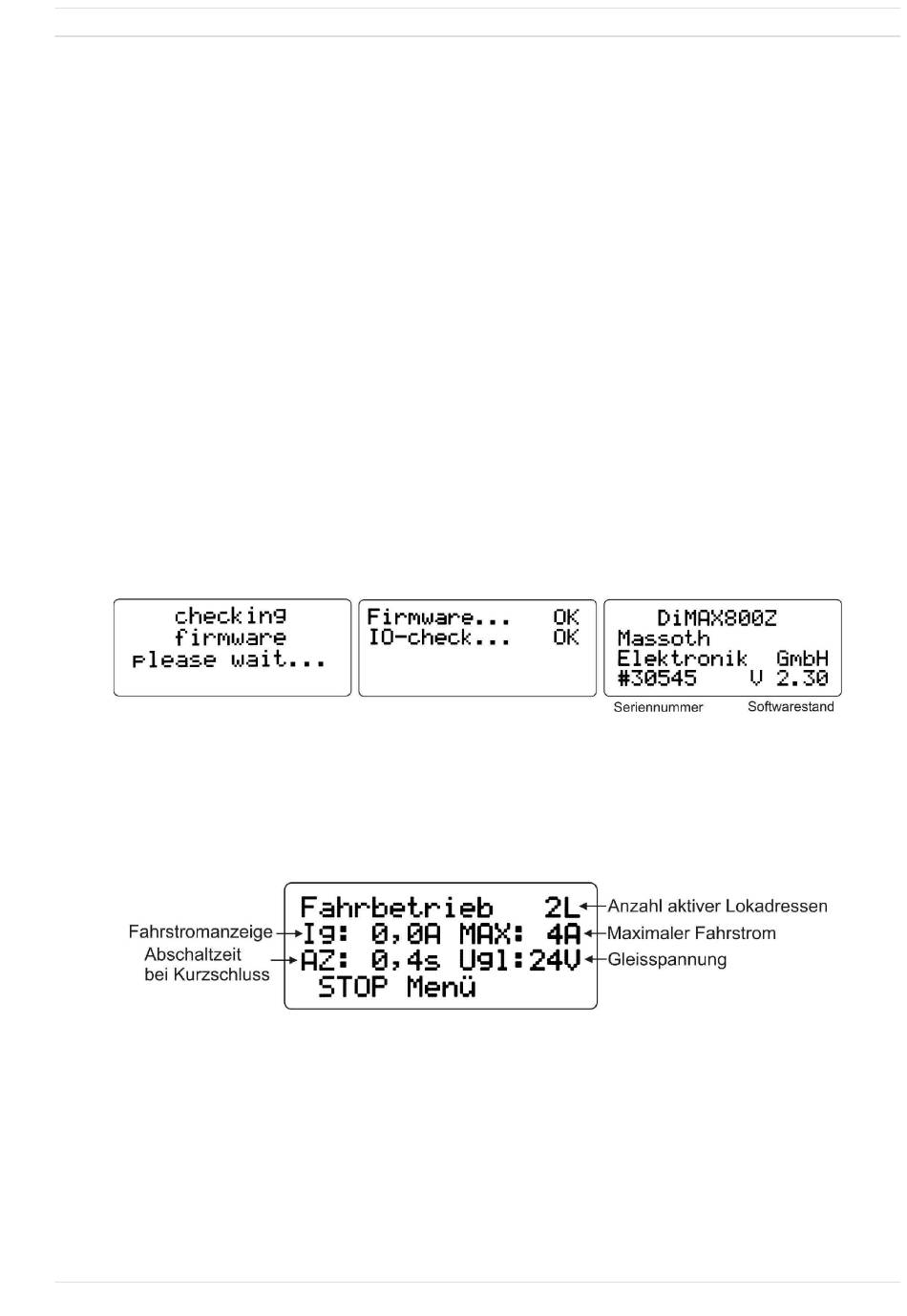

Nach dem ersten Einschalten sehen Sie am Display nacheinander 3 verschiedene Anzeigen. In der
letzten Anzeige wird Ihnen für einige Sekunden unten die Seriennummer und der aktuelle Software-
stand der DiMAX
®
Abbildung 6: Bootvorgang
5.1 Das Display
Nach dem Bootvorgang wird Ihnen das Fahrbetriebsmenü angezeigt. Hier haben Sie eine Übersicht al-
ler Grunddaten (Abb. 7).
Abbildung 7: Fahrdisplay
5.2 Menüsteuerung
Die Einstellungen für das Digitalsystem werden im Menü der Zentrale vorgenommen. Es stehen ver-
schiedene Einstellungsoptionen zur Verfügung.
Mit der runden, roten Taste ( hier bezeichnet mit MENÜ) öffnen Sie das Menü der Zentrale. Nutzen Sie
alle drei Tasten, abhängig von Ihrer Belegung zum Navigieren durch das Menü und zum Einstellen der
entsprechend gewünschten Funktionen (Abb. 8).
®
Navigator, DiMAX
®
Buswandler zum Anschluss der LGB
angezeigt (Abb. 6).
DiMAX
®
800Z Digitalzentrale
®
Buskomponenten, wie z.B. Rückmelder und Belegt-
®
MZS II Steuer- und Buskomponen-
MASSOTH
11
