STOP-LED Die STOP-LED blinkt, bzw. leuchtet,
(rot) wenn über die Zentrale oder ein
Steuergerät bzw. Rückmeldekon-
takt der NOTSTOP ausgelöst wird.

2.4 Anschluss der Steuerkomponenten

Die DiMAX Digitalzentrale verfügt an der Frontseite
über 3 Anschlussbuchsen für Steuerkomponenten
wie z.B. den DiMAX Navigator, DiMAX Buskom-
ponenten, wie z.B. Rückmelder und Belegtmelder,
sowie den DiMAX Buswandler zum Anschluss der
LGB® MZS II Steuer- und Buskomponenten.
Die DiMAX Digitalzentrale wird nach dem erfolgrei-
chen Systemtest den Steuerbus (gekennzeichnet
mit CONTROL BUS) aktivieren. Angeschlossene
Komponenten nehmen daraufhin den Betrieb mit
der Zentrale auf.

3. Erstes Einschalten

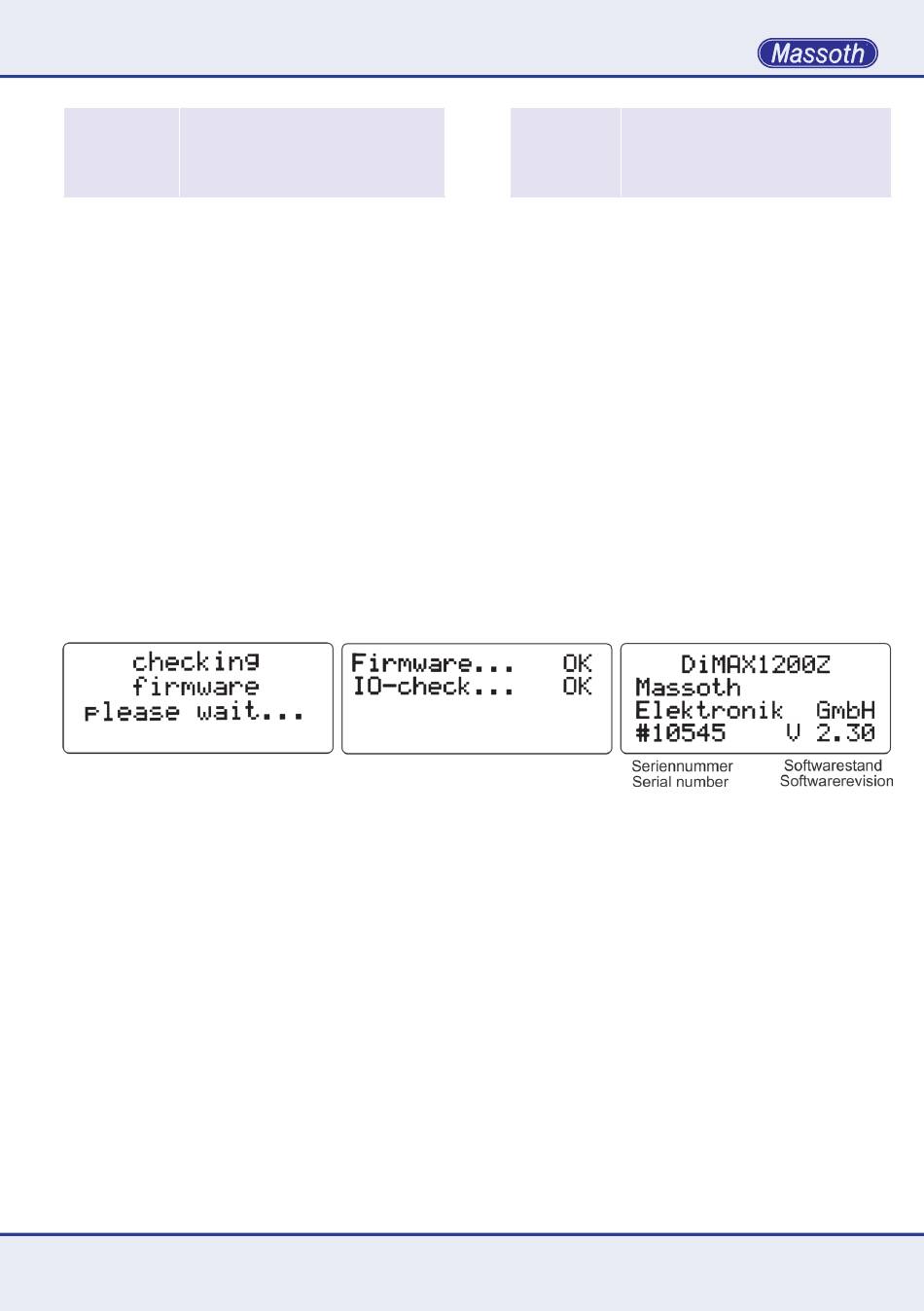

Nach dem ersten Einschalten sehen Sie am Display
nacheinander 3 verschiedene Anzeigen. In der letz-
ten Anzeige wird Ihnen für einige Sekunden unten
die Seriennummer und der aktuelle Firmwarestand
der DiMAX angezeigt (Abb. 5).
Abbildung 5: Bootvorgang
Illustration #5: Indications during booting
All manuals and user guides at all-guides.com
DiMAX 1210Z, 800Z
STOP LED The STOP LED blinks or is illumi-
(red) nated if an emergency stop had
been initiated by the DiMAX Central
Station or other components.
2.4 Connecting the Input Devices
The DiMAX Central Station features four recep-
tacles for devices such as the DiMAX Navigator
and other DiMAX Components such as the DiMAX
Feedback Interface, the DiMAX Train Detection
Module, a Switch Decoder or the DiMAX Trans-
ducer for MTS II Bus Components. After the
completion of the internal system test the DiMAX
Central Station will power up the control bus.
Peripheral components connected to this bus will
start working.
3. First Switch-on
After the switch-on the Central Station starts boot-
ing and displays three indications one after another.
The last indication displays the serial number and
the current software installed (Illustr. #5).
