Nehmen Sie den grünen Hauptanschluss-Stecker und das Anschlusskabel aus der Packung der Digi-
talzentrale heraus. Verwenden Sie einen Schraubendreher um das Anschlusskabel
Ihres Fahrgleises in die korrekten Buchsen des Steckers zu schrauben (Abb. 3). Stecken Sie den
Stecker anschließend in die dafür vorgesehene grüne Buchse auf der Rückseite der Digitalzentrale.

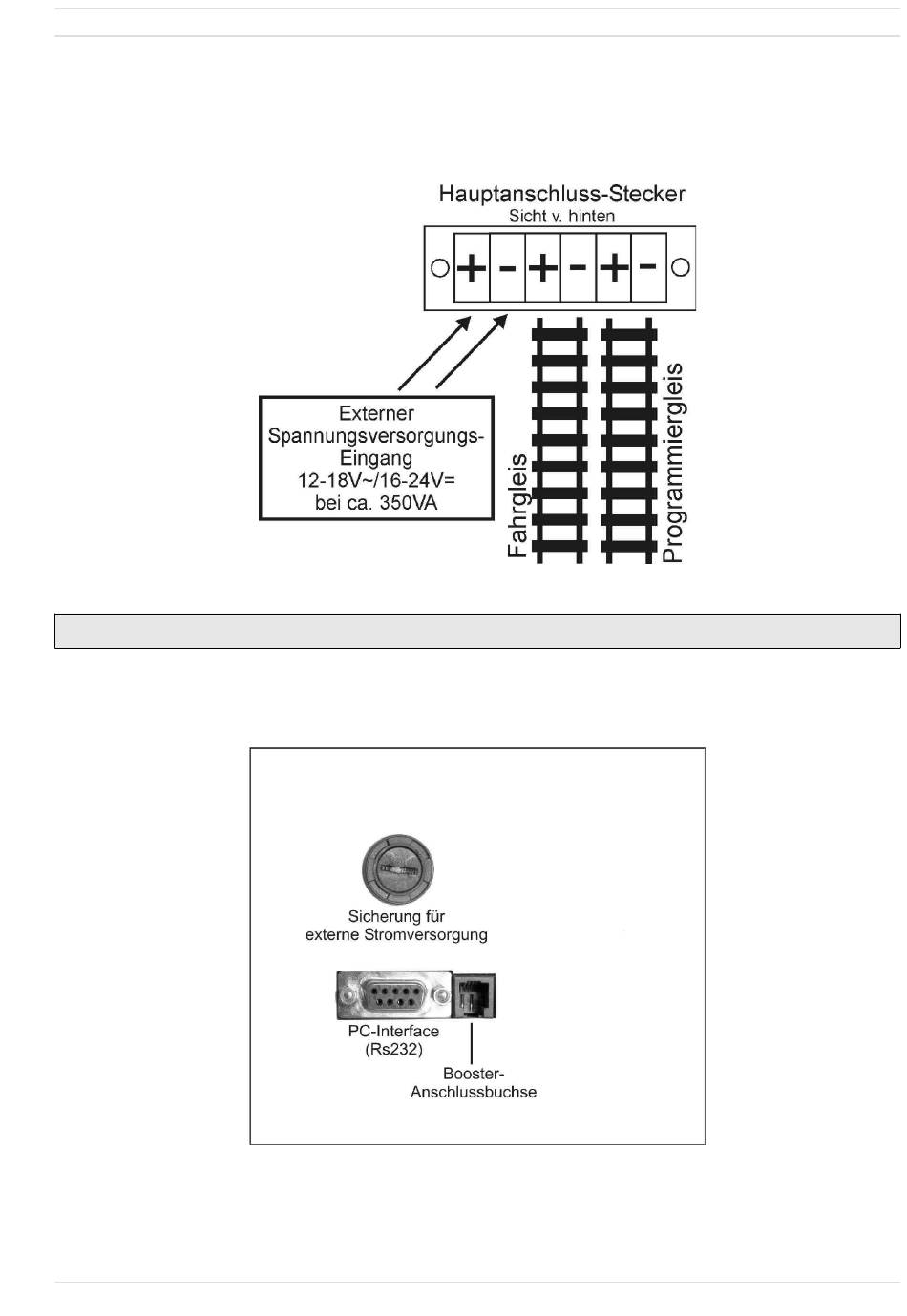

Abbildung 3: Steckeranschluss
WICHTIG: Fahrgleis und Programmiergleis dürfen elektrisch nicht verbunden sein!
Schließen Sie eine externe Spannungsversorgung mit 12 bis 18 Volt Wechselspannung oder 16 bis 24
Volt Gleichspannung mit einer Leistung von ca. 350VA an (wie in Abb. 3 gezeigt).
Abbildung 4: Sicherung, PC Interface, Boosteranschluss
