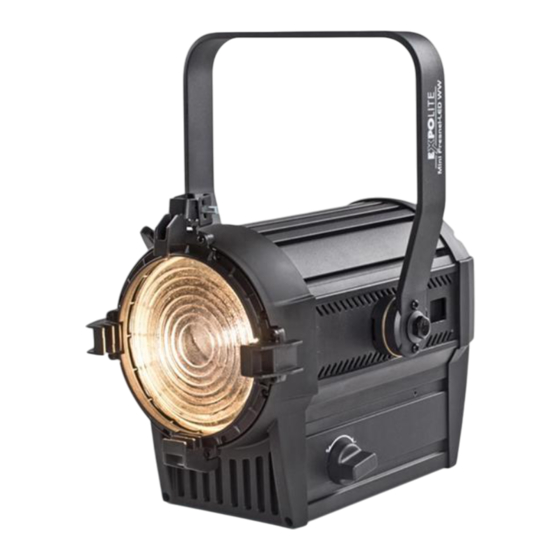

Expolite LED FRESNEL MINI Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Verwandte Anleitungen für Expolite LED FRESNEL MINI
Inhaltszusammenfassung für Expolite LED FRESNEL MINI

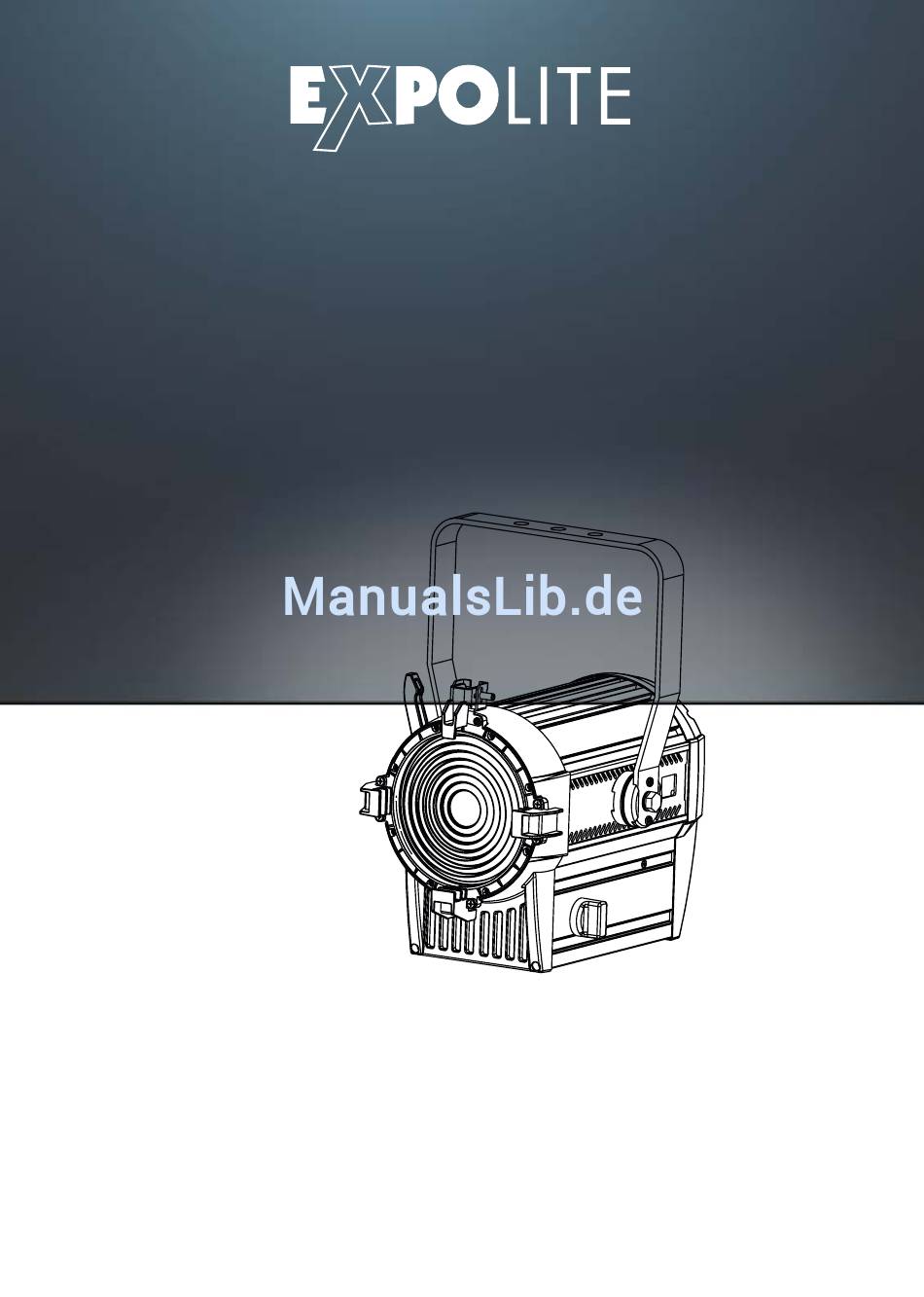

- Seite 1 LED FRESNEL MINI BEDIENUNGSANLEITUNG FÜR LED22812 LED FRESNEL MINI USER MANUAL FOR LED22812...
-
Seite 2: Produkteigenschaften
PRODUKTEIGENSCHAFTEN TECHNISCHE DATEN Spannung 100-240V AC @ 50/60Hz Leistungsaufnahme 105 Watt Betriebstemperatur 0° - 40° C Schutzklasse IP 20 Breite 324 mm Tiefe 282 mm Höhe 266 mm Gewicht 6,10 kg 282 mm 324 mm... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE LESEN SIE VOR DER INBETRIEBNAHME IMMER DIE BEDIENUNGS- ANLEITUNG. STELLEN SIE SICHER, DASS DER AM GERÄT ANGEGE- BENE WERT FÜR DIE NETZSPANNUNG DEM DER VERSORGUNGS- SPANNUNG VOR ORT ENTSPRICHT. Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert werden. Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften vorgenommen werden. - Seite 4 SCHUTZ GEGEN FREMDKÖRPER UND WASSER Für Geräte mit Schutz gegen Fremdkörper und Wasser nach IP-Code Die Schutzart eines Gerätes wird anhand genormter Prüfverfahren festgestellt. Zur Einordnung der Schutzart wird der IP-Code be- nutzt. Dieser setzt sich aus den Buchstaben IP und zwei Kennzif- fern zusammen.
- Seite 5 TEMPORÄRER BETRIEB Grundsätzlich ist Veranstaltungsequipment immer für den vorübergehenden Einsatz konzipiert, der einer repräsentativen Anwendung für Eventbeleuchtung entspricht. Hierzu zählen Kon- zerte, Festivals, Einsätze in Spielstätten wie Theatern, Clubs und Diskotheken oder vergleichbare Venues. Ein Dauerbetrieb, besonders unter Außenbedingungen oder eine dauerhafte bauliche Anbringung im Außenbereich kann zu Einschränkungen in der Funktion sowie vorzeitiger Ermüdung der Dichtungen, Kabel und Oberflächenbeschichtung führen.
-
Seite 6: Installation
INSTALLATION BEFESTIGUNG HÄNGEND: Das Gerät kann an dem Haltebügel hängend montiert werden. Hierzu muss eine geeignete Befestigung wie eine Traversenschelle benutzt werden. Bitte achten Sie auf geltende Vorschriften zur Sicherung wie das Anschlagen eines Sicherungsseiles. HINWEIS! Das LED-Modul kann in jeder beliebigen Position montiert werden. Die Neigung im Bügel kann bequem durch lösen der Arretierungs- schraube verstellt werden. -
Seite 7: Bedienung
DISPLAYMENÜ BEDIENUNG Menu: Weiter zum nächsten Menü. Enter: Auswahl des aktuellen Punktes. Down: Scrollen durch das Menü oder senken von Werten Scrollen durch das Menü oder erhöhen von Werten. MENÜSTRUKTUR D. (0-100) MENÜ SLAV ADDR D. (001-512) DIMX DIM 1 DIM 2 DIM 3 DIM 4... - Seite 8 DIMMER MANUELL Im Menü DIM kann das Gerät manuell durch drücken der UP/ DOWN Tasten eingestellt werden. HINWEIS: WENN DAS GERÄT IM MANUEL-CONTROL MENÜ MCON AUF MASTER MAST GESTELLT WIRD, WERDEN DIE WERTE AUF ALLE VERBUNDENEN GERÄTE ÜBERTRAGEN. SOBALD DAS GERÄT DMX-DATEN EMPFÄNGT, KEHRT ES NACH ZWEI MINUTEN OHNE EINGABE IN DAS HAUPTMENÜ...
-
Seite 9: Geräteeinstellungen
GERÄTEEINSTELLUNGEN Im Menü SETTING werden Geräteeinstellungen vorgenommen. Die KEY Funktion sperrt das Gerät. Das Passwort lautet UP- DOWN-UP-DOWN Enter. Die DIMX Funktion stellt die Dimmgeschwindigkeit ein. OFF bedeu- tet schnelles Dimmen, langsames halogenähnliches Dimmen mit DIM4. CURV wählt die gewünschte Dimmerkurve. Siehe auch Abbildung unten PERF wählt die gewünschte Performance im speziellen hinsicht- lich der Geräuschentwicklung des Lüfters. - Seite 10 MENÜ DIMX DIM 1 DIM 2 DIM 3 DIM 4 CURVE CURVE 1 CURVE 2 CURVE 3 PERF LIVE STDO POWR SLCK PERS STD. P DERR SAVE BLACK REST RESET MCON SELF MAST...
- Seite 11 STEUERUNG MIT DMX512 KONTROLLER KANALBELEGUNG Dieses Produkt hat verschiedene DMX-Modi. Siehe Personality DMX KANAL WERT FUNKTION 0ó255 DIMMER DMX KANAL WERT FUNKTION DIMMER 0ó255 0ó255 FINE DIMMER STD.P DMX KANAL WERT FUNKTION DIMMER 0ó255 0ó255 FINE DIMMER 0ó9 NO STROBE 10ó99 STROBE (SLOW TO FAST) 100ó109...
- Seite 24 WWW.EXPOLITE-LED.DE...
