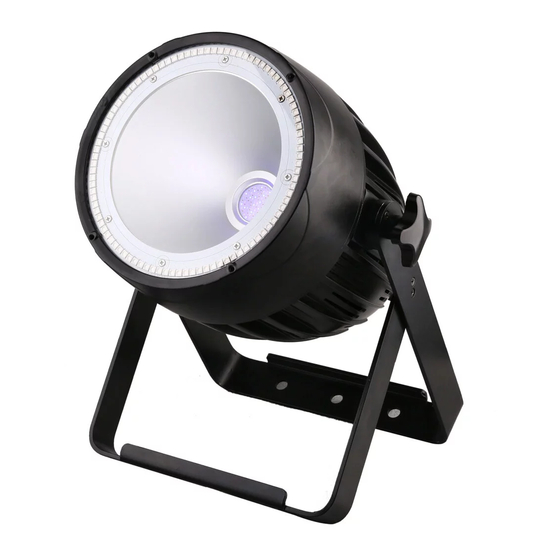

Tour-PAR COB 200
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led51160
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-47-54
Menu
Control
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Expolite Tour-PAR COB 200
Inhaltszusammenfassung für Expolite Tour-PAR COB 200

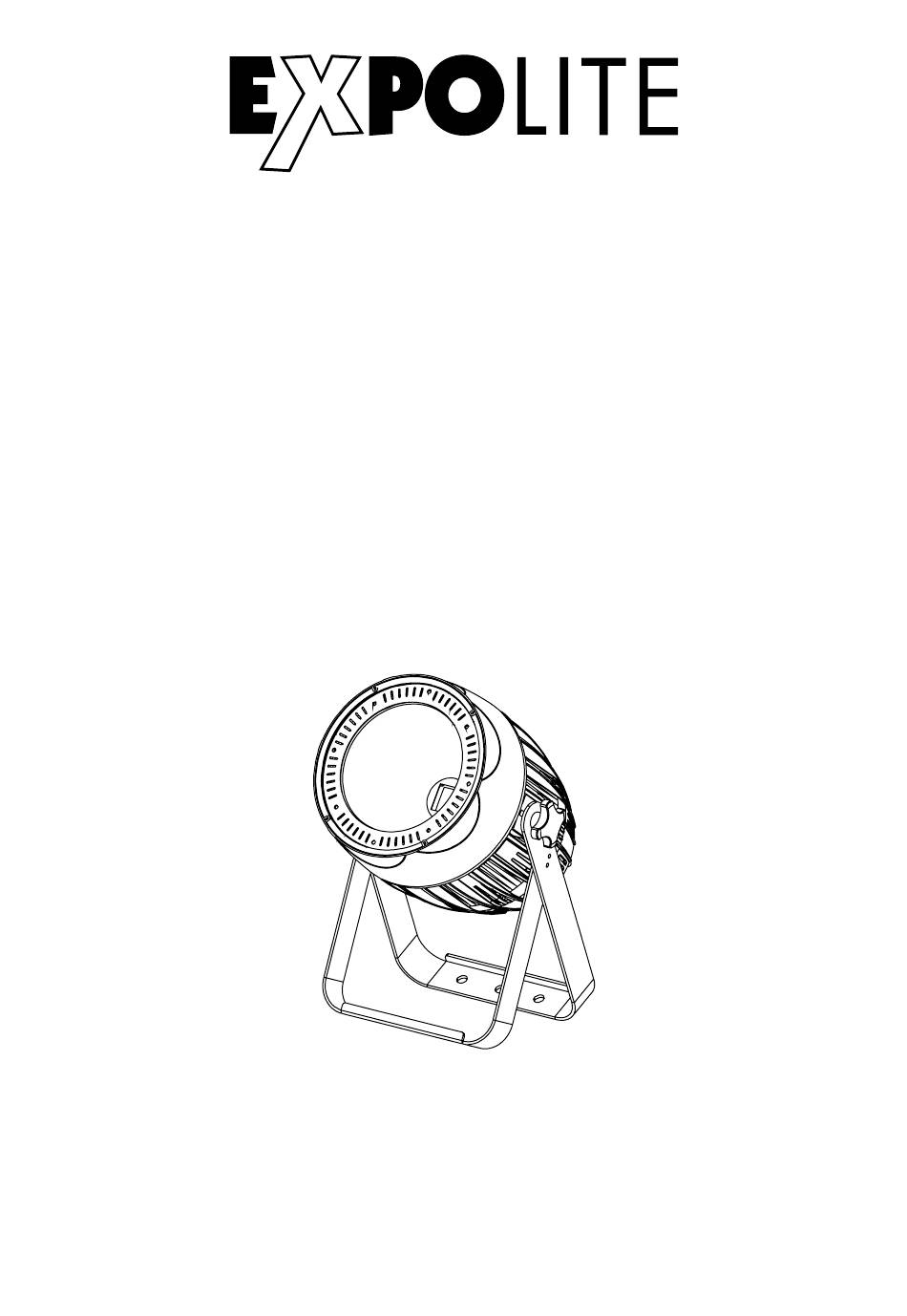

- Seite 1 Tour-PAR COB 200 Bedienungsanleitung User Manual Art.Nr.: led51160 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-47-54...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-12 Delivery E-16 Product Information E-17 Dimensions E-18 Installation E-19 Operation E-20 Using DMX512 Controller E-24... -
Seite 4: Lieferumfang
- Expolite TourPar COB 200 - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04... -
Seite 5: Technische Daten D
Technische Daten Spannungsversorgung 100V - 240V AC 50/60Hz Maximale Leistungsaufnahme 210W Abmessungen 392 x 288 x 222mm Gewicht 5,3kg Anschlüsse Power In/Out | DMX In/Out Betriebstemperatur 0°C - 45°C Luftfeuchtigkeit < 98% Schutzklasse IP 20 Gehäuse Aluminiumdruckguss Gehäuse LEDs 1x 200W RGBWA* Abstrahlwinkel 45°... -
Seite 6: Abmessungen
Abmessungen D-06... - Seite 7 Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.
-
Seite 8: Bedienung
Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste MENU ENTER DOWN Menüstruktur MENU Menu Mode PERSON PERSON Address HSIC 0 - 512 DMX Mode PERSON HSIC... - Seite 9 DMX-Adresse einstellen MENU Menu Mode Address HSIC 0 - 512 PERSON PERSON Im Menü Menu Mode wird im Punkt Address die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU Menu Mode PERSON DMX Mode PERSON HSIC...
- Seite 10 Auto: Im Untermenü Auto kann ein im Gerät gespeicherter automatischer Ablauf ausgewählt werden. Fading: Unter Fading blendet das Gerät weich zwischen einzelnen Schritten über. Jumping: Unter Jumping springt das Gerät von Schritt zu Schritt, ohne überzublenden. Für Fading und Jumping kann die Geschwindigkeit angepasst werden (0 - 255). Außerdem kann ein Stroboskopeffekt ergänzt werden.
- Seite 11 WhiteBal: Im Untermenü White Balance wird der Weißwert für die Eingabe der maximalen DMX-Werte eingestellt. Wenn diese Kalibrierung aktiviert ist und das Gerät die DMX-Werte RGBW = 255, 255, 255, 255 empfängt, wird das hier hinterlegte Weiß ausgegeben. HINWEIS: Der Maximalwert kann auf „0" begrenzt werden. In diesem Fall reagiert ein Farbkanal nicht auf einen gesendeten DMX-Wert.
-
Seite 12: Steuerung Mit Dmx512 D
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 5 DMX-Personalities (2-/3-/3-/5-/10-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Seite 13 3Ch Mode 1 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-250 Strobe (Slow to fast, 1Hz-20Hz) 251-255 Strobe Open Colour Macro No Colour 2700K 10-13 3200K 14-17 4200K 18-21 5600K 22-25 6500K 26-29 7500K 30-33 9000K 34-37 38-41 Green 42-45 Blue...
- Seite 14 5Ch Mode 0-255 0-255 Green 0-255 Blue 0-255 White 0-255 Amber 10Ch Mode 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-33 Plus Random (Slow to fast) 34-56 Ramp Up Random (Slow to fast) 57-79 Ramp Down Random (Slow to fast) 80-102 Random Strobe Effect (Slow to fast) 103-127...
- Seite 15 74-77 Magenta 78-81 Turquoise 82-85 Orange 86-89 Cold White 90-93 Warm White 94-163 Colour Jumping (Slow to fast) 164-233 Colour Fading (Slow to fast) 234-255 Music Control (Microphone Sensitivity) Dimmer Curve No Function 6-63 Linear Dimmer Curve 64-127 Exponential Dimmer Curve 128-191 Logarithmic Dimmer Curve 192-255...
-
Seite 16: Delivery E
Delivery - Expolite TourPar COB 200 - Power connection cable - General Information for Expolite Units - User Manual Expolite devices are carefully checked before shipment. If the delivery is not complete, please contact your distributor immediately. E-16... -
Seite 17: Product Information E
Product Information Voltage 100V - 240V AC 50/60Hz Power Consumption 210W Dimensions 392 x 288 x 222mm Weight 5,3kg Connectors Power In/Out | DMX In/Out Ambient Temperature 0°C - 45°C Humidity < 98% Protection IP 20 Housing Die-cast Aluminium LEDs 1x 200W RGBWA* Optics 45°... - Seite 18 Dimensions E-18...
-
Seite 19: Installation E
Installation Mounting Hanging The device can be used in any position. On the mounting bracket are holes available, for attaching standard brackets. Fixture must be safe mounted in accordance with the relevant regulations and provided with a safetycord to prevent falling. For this purpose, an eyelet for safeties is attached to the device. Standing The device can be placed directly on the mounted bracket. -
Seite 20: Operation E
Operation Display Operation MENU: Return to previous menu Enter currently selected menu ENTER: Scroll Up, Increase value DOWN: Scroll down: Decrease value MENU ENTER DOWN Menu Map MENU Menu Mode PERSON PERSON Address HSIC 0 - 512 DMX Mode PERSON HSIC HSIC HSIC... - Seite 21 Setting DMX-Address MENU Menu Mode PERSON PERSON Address HSIC 0 - 512 The DMX start address of the fixture is set in the menu Menu Mode, submenu Address. This is retained even when changing the personality. Setting DMX-Personality MENU Menu Mode DMX Mode HSIC PERSON...
- Seite 22 Fading: Fades between the single steps. Jumping: Is just jumping through the steps, without fading. For Fading and Jumping it is possible to control the speed (0 - 255) and to add a strobe. Sound: In the submenu Sound the Sound to Light-Control can be activated. It is also possible to set the sensitivity of the reaction to acoustic signals (00 - 99).
- Seite 23 FanSet: the speed of the inbuilt fan can be either run in regular speed with max. brightness of the device (Regular) or in a slower, more silent mode with reduced brightness. (Silent). Test: gives the user the opportunity to test different functions of the LEDs step-by-step (On) or to end the test (Off).
-
Seite 24: Using Dmx512 Controller E
Using DMX512 Control DMX-Channel assignment This device has several DMX personalities. In each personality a different number of DMX channels is used and the reaction of the device differs accordingly. There are five DMX personalities with 2, 3, 3, 5 and 10 channels selectable. Because of changes in the firmware of the fixture, functions can be added or changed. - Seite 25 3Ch Mode 1 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-250 Strobe (Slow to fast, 1Hz-20Hz) 251-255 Strobe Open Colour Macro No Colour 2700K 10-13 3200K 14-17 4200K 18-21 5600K 22-25 6500K 26-29 7500K 30-33 9000K 34-37 38-41 Green 42-45 Blue...
- Seite 26 5Ch Mode 0-255 0-255 Green 0-255 Blue 0-255 White 0-255 Amber 10Ch Mode 0-255 Master Dimmer Strobe Strobe Open 6-10 Strobe Close 11-33 Plus Random (Slow to fast) 34-56 Ramp Up Random (Slow to fast) 57-79 Ramp Down Random (Slow to fast) 80-102 Random Strobe Effect (Slow to fast) 103-127...
- Seite 27 74-77 Magenta 78-81 Turquoise 82-85 Orange 86-89 Cold White 90-93 Warm White 94-163 Colour Jumping (Slow to fast) 164-233 Colour Fading (Slow to fast) 234-255 Music Control (Microphone Sensitivity) Dimmer Curve No Function 6-63 Linear Dimmer Curve 64-127 Exponential Dimmer Curve 128-191 Logarithmic Dimmer Curve 192-255...
- Seite 28 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
