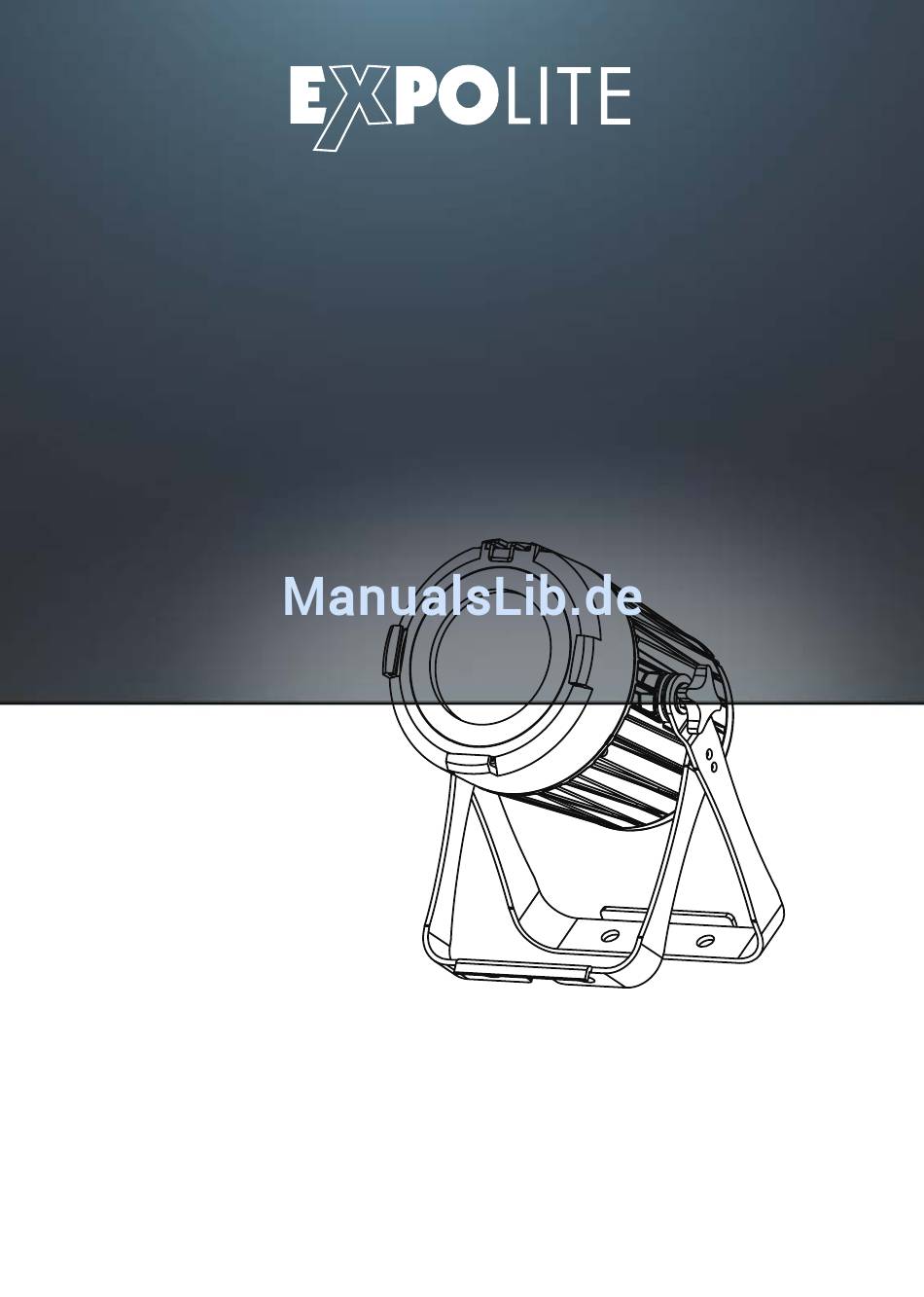

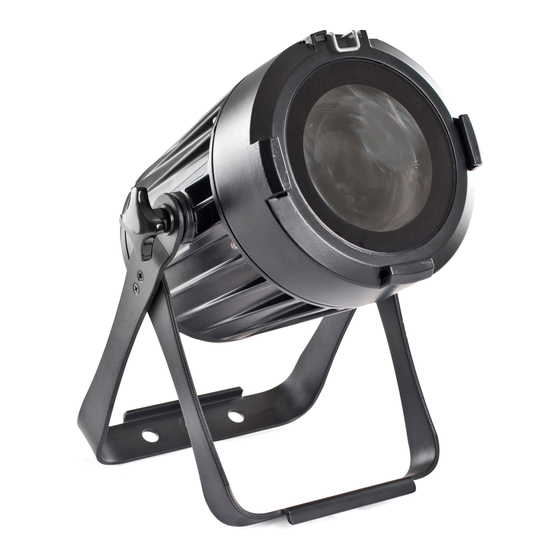

TOURLED MC60
01
BEDIENUNGSANLEITUNG
FÜR LED25100
TOURLED MC60
USER MANUAL
FOR LED25100
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Expolite TOURLED MC60

Inhaltszusammenfassung für Expolite TOURLED MC60

  • Seite 1 TOURLED MC60 BEDIENUNGSANLEITUNG FÜR LED25100 TOURLED MC60 USER MANUAL FOR LED25100...

  • Seite 2: Produkteigenschaften

    PRODUKTEIGENSCHAFTEN TECHNISCHE DATEN Spannung 100-240V AC @ 50/60Hz Leistungsaufnahme 85 Watt Betriebstemperatur -20° - 45°C Breite 348 mm Tiefe 176 mm Höhe 242 mm Gewicht 5,40 kg...

  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert werden. Arbeiten am Gerät dürfen nur von qualifizierten Servicekräften vorgenommen werden. Ein Mindestabstand von 0,5 m zur nächsten Oberfläche muss eingehalten werden. Das Produkt darf nur in gut belüftetenRäumen betrieben werden. Nie direkt in die Lichtquelle schauen.

  • Seite 4: Installation

    INSTALLATION BEFESTIGUNG HÄNGEND: Das Gerät kann an dem Haltebügel hängend montiert werden. Hierzu muss eine geeignete Befestigung wie eine Traversenschelle benutzt werden. Bitte achten Sie auf geltende Vorschriften zur Sicherung wie das Anschlagen eines Sicherungsseiles. STEHEND: Das Gerät kann durch aufklappen des Bügels sicher aufgestellt werden.

  • Seite 5: Bedienung

    DISPLAYMENÜ BEDIENUNG Menu: Weiter zum nächsten Menü. Enter: Auswahl des aktuellen Punktes. Down: Scrollen durch das Menü oder senken von Werten Scrollen durch das Menü oder erhöhen von Werten. MENÜSTRUKTUR STATIC R. ( 0-255) MENÜ GREEN G. ( 0-255) BLUE B.

  • Seite 6: Statische Farbe Einstellen

    SETTING SEND UPLOAD **** **** RESET **** COLOR DIMMER DIM 1 DIM 2 DIM 3 DIM 4 SAVE DMX ERROR BLACK 600 HZ 1200 HZ 2000 HZ 2400 HZ 6000 HZ 25000 HZ 3200 K FULL POWER CCT 4200 K 5600 K NORMAL CALIB.

  • Seite 7: Abspielen Der Automatik Programme

    DMX512 ADRESSE Im Menü ADDRESS wird die DMX-Startadresse des Gerätes einge- stellt. MENÜ ADRESS 0-512 ABSPIELEN DER AUTOMATIK PROGRAMME Im Menü AUTO PROGRAM werden die 10 vorgegebenen Auto-Pro- gramme sowie die 10 editierbaren Benutzer- definierten Programme aktiviert. Für Benutzerdefinierte Programme PR01- PR10 siehe auch EDIT. MENÜ...

  • Seite 8: Zoom Mode

    ZOOM MODE ZOOM MODE 1 fährt schnelle Zoombewegungen. Empfohlen bei Temperaturen > 0°C ZOOM MODE 2 fährt langsame Zoombewegungen. Empfohlen bei Temperaturen < 0°C MENÜ ZOOM MODE ZM 1 ZM 2 DMX PERSONALITY Im Menü PERSONALITY wird die gewünschte DMX-Kanalbelegung eingestellt.

  • Seite 9: Geräteeinstellungen

    GERÄTEEINSTELLUNGEN 3.10 Im Menü SETTING werden Geräteeinstellungen vorgenommen.. Mit UPLOAD werden die Einstellungen an verbundene SLAVE Geräte übertragen. RESET stellt die Werkseinstellungen wieder her. Hinweis: [UC]\[RGBW]\[CALIB.C] können nicht reseted werden. COLOR aktiviert oder deaktiviert die Farbkalibrierung. Wenn RGBW ausgewählt ist, wird bei RGB = 255,255,255 die kalibirierte Farbe dargestellt.

  • Seite 10: Balance Und Korrektureinstellungen Im Displaymenü

    3.11 PASSWORTSCHUTZ Im Menü unter KEY wird eingestellt, ob eine Passworteingabe für Menüänderungen abgefragt wird. Bei ON sperrt sich das Menü nach 30 Sekunden oder beim Einschalten des Gerätes. HINWEIS: DAS WERKSEITIGE PASSWORT LAUTET: UP+DOWN+UP+DOWN+ENTER MENÜ 3.12 BALANCE UND KORREKTUREINSTELLUNGEN IM DISPLAYMENÜ...

  • Seite 11: Steuerung Mit Dmx512 Kontroller

    STEUERUNG MIT DMX512 KONTROLLER KANALBELEGUNG HSIC DMX KANAL WERT FUNKTION 0ó255 INTENSITY 0ó255 0ó255 HUE FINE SATURATION 0ó255 0ó10 NO FUNCTION 11ó30 2700K 31ó50 3000K 51ó70 3200K 71ó90 3500K 91ó110 4000K 4200K 111ó130 131ó150 4500K 151ó170 5600K 171ó190 6000K 191ó210 6500K 7200K 211ó230...
  • Seite 12 DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER 0ó255 GREEN 0ó255 0ó255 BLUE WHITE 0ó255 STROBE 0ó9 NO FUNCTION 10ó99 STROBE FROM SLOW TO FAST 0 - 25Hz 100ó109 NO FUNCTION 110ó179 LIGHTNING STROBE 180ó189 NO FUNCTION 190ó255 RANDOM SROBE ZOOM 0ó255 0ó200 NO FUNCTION...
  • Seite 13 TOUR DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER 0ó255 GREEN 0ó255 0ó255 BLUE WHITE 0ó255 COLOR MARCOS 0ó10 NO FUNCTION 11ó30 RED 100%GREEN UP / BLUE 0% 31ó50 RED DOWN / GREEN 100% / BLUE 0% 51ó70 RED 0% / GREEN 100% / BLUE UP 71ó90 RED 0% / GREEN DOWN / BLUE 100% 91ó110...
  • Seite 14 DMX KANAL WERT FUNKTION AUTO NO FUNCTION 0ó40 41ó50 ATUO1 51ó60 ATUO2 61ó70 ATUO3 71ó80 ATUO4 81ó90 ATUO5 91ó100 ATUO6 ATUO7 101ó110 111ó120 ATUO8 121ó130 ATUO9 131ó140 ATUO10 141ó150 PROGRAM1 PROGRAM2 151ó160 161ó170 PROGRAM3 171ó180 PROGRAM4 181ó190 PROGRAM5 191ó200 PROGRAM6 PROGRAM7 201ó210 211ó220...
  • Seite 15 TR16 DMX KANAL WERT FUNKTION 0ó255 MASTER DIMMER 0ó255 MASTER DIMMER FINE 0ó255 0ó255 RED FINE GREEN 0ó255 GREEN FINE 0ó255 0ó255 BLUE BLUE FINE 0ó255 0ó255 WHITE 0ó255 WHITE FINE COLOR MARCOS 0ó10 NO FUNCTION 11ó30 RED 100% / GREEN UP / BLUE 0% 31ó50 RED DOWN / GREEN 100% / BLUE 0% 51ó70...
  • Seite 16 DMX KANAL WERT FUNKTION AUTO NO FUNCTION 0ó40 41ó50 ATUO1 51ó60 ATUO2 61ó70 ATUO3 71ó80 ATUO4 81ó90 ATUO5 91ó100 ATUO6 ATUO7 101ó110 111ó120 ATUO8 121ó130 ATUO9 131ó140 ATUO10 141ó150 PROGRAM1 PROGRAM2 151ó160 161ó170 PROGRAM3 171ó180 PROGRAM4 181ó190 PROGRAM5 191ó200 PROGRAM6 PROGRAM7 201ó210 211ó220...
  • Seite 27 CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER 0ó255 GREEN 0ó255 0ó255 BLUE WHITE 0ó255 STROBE 0ó9 NO FUNCTION 10ó99 STROBE FROM SLOW TO FAST 0 - 25Hz 100ó109 NO FUNCTION 110ó179 LIGHTNING STROBE 180ó189 NO FUNCTION 190ó255 RANDOM SROBE ZOOM 0ó255 0ó200 NO FUNCTION 201ó220...
  • Seite 28 TOUR CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER 0ó255 GREEN 0ó255 0ó255 BLUE WHITE 0ó255 COLOR MARCOS 0ó10 NO FUNCTION 11ó30 RED 100%GREEN UP / BLUE 0% 31ó50 RED DOWN / GREEN 100% / BLUE 0% 51ó70 RED 0% / GREEN 100% / BLUE UP 71ó90 RED 0% / GREEN DOWN / BLUE 100% 91ó110...
  • Seite 29 CHANNEL VALUE FUNCTION AUTO NO FUNCTION 0ó40 41ó50 ATUO1 51ó60 ATUO2 61ó70 ATUO3 71ó80 ATUO4 81ó90 ATUO5 91ó100 ATUO6 ATUO7 101ó110 111ó120 ATUO8 121ó130 ATUO9 131ó140 ATUO10 141ó150 PROGRAM1 PROGRAM2 151ó160 161ó170 PROGRAM3 171ó180 PROGRAM4 181ó190 PROGRAM5 191ó200 PROGRAM6 PROGRAM7 201ó210 211ó220 PROGRAM8...
  • Seite 30 TR16 CHANNEL VALUE FUNCTION 0ó255 MASTER DIMMER 0ó255 MASTER DIMMER FINE 0ó255 0ó255 RED FINE GREEN 0ó255 GREEN FINE 0ó255 0ó255 BLUE BLUE FINE 0ó255 0ó255 WHITE 0ó255 WHITE FINE COLOR MARCOS 0ó10 NO FUNCTION 11ó30 RED 100% / GREEN UP / BLUE 0% 31ó50 RED DOWN / GREEN 100% / BLUE 0% 51ó70...
  • Seite 31 CHANNEL VALUE FUNCTION AUTO NO FUNCTION 0ó40 41ó50 ATUO1 51ó60 ATUO2 61ó70 ATUO3 71ó80 ATUO4 81ó90 ATUO5 91ó100 ATUO6 ATUO7 101ó110 111ó120 ATUO8 121ó130 ATUO9 131ó140 ATUO10 141ó150 PROGRAM1 PROGRAM2 151ó160 161ó170 PROGRAM3 171ó180 PROGRAM4 181ó190 PROGRAM5 191ó200 PROGRAM6 PROGRAM7 201ó210 211ó220 PROGRAM8...
  • Seite 32 WWW.EXPOLITE-LED.DE...
