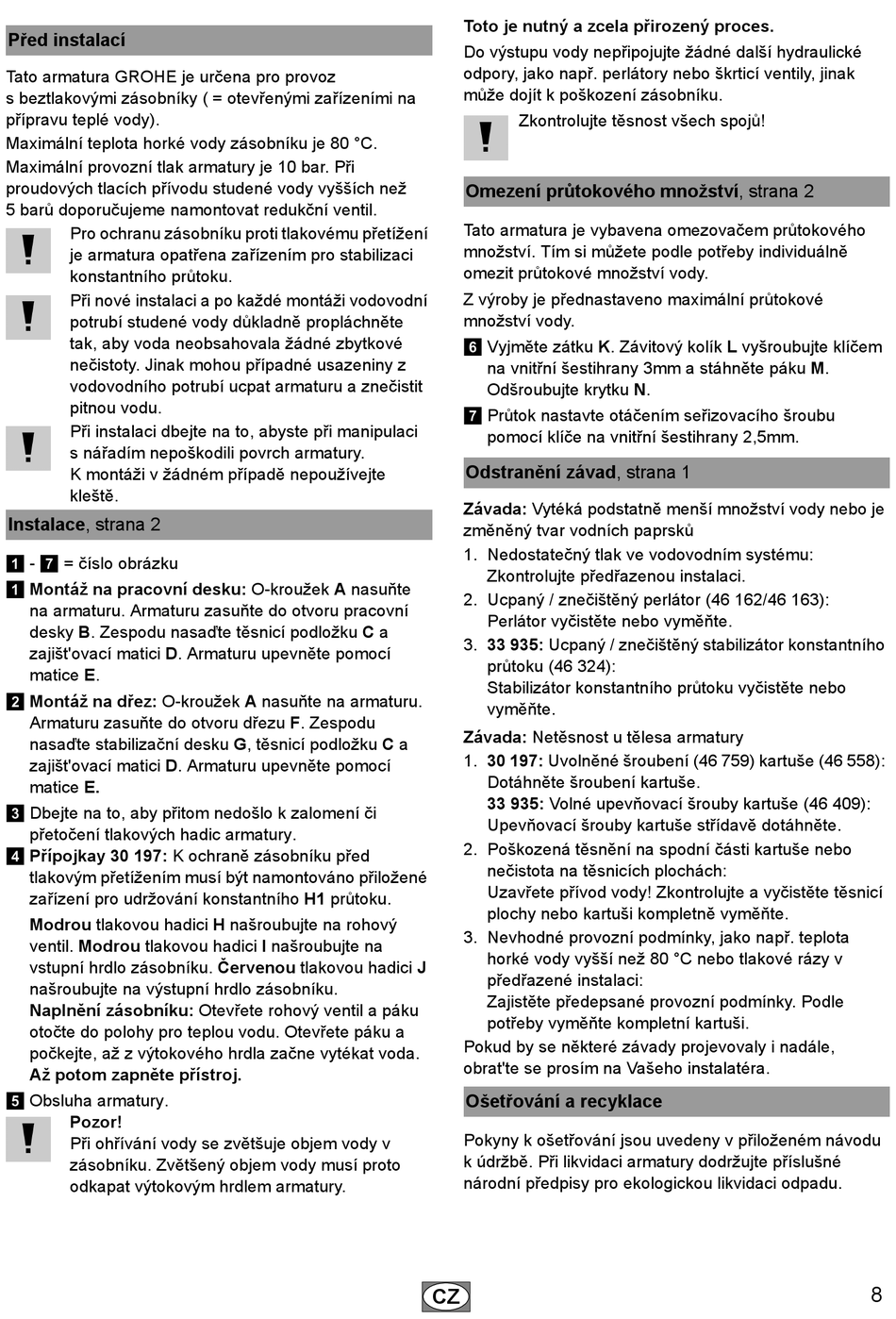

Před instalací
Tato armatura GROHE je určena pro provoz
s beztlakovými zásobníky ( = otevřenými zařízeními na
přípravu teplé vody).
Maximální teplota horké vody zásobníku je 80 °C.
Maximální provozní tlak armatury je 10 bar. Při
proudových tlacích přívodu studené vody vyšších než
5 barů doporučujeme namontovat redukční ventil.
Pro ochranu zásobníku proti tlakovému přetížení
je armatura opatřena zařízením pro stabilizaci
konstantního průtoku.
Při nové instalaci a po každé montáži vodovodní
potrubí studené vody důkladně propláchněte
tak, aby voda neobsahovala žádné zbytkové
nečistoty. Jinak mohou případné usazeniny z
vodovodního potrubí ucpat armaturu a znečistit
pitnou vodu.
Při instalaci dbejte na to, abyste při manipulaci
s nářadím nepoškodili povrch armatury.
K montáži v žádném případě nepoužívejte
kleště.
Instalace, strana 2
-
= číslo obrázku
1
7
Montáž na pracovní desku: O-kroužek A nasuňte
1
na armaturu. Armaturu zasuňte do otvoru pracovní
desky B. Zespodu nasaďte těsnicí podložku C a
zajišt'ovací matici D. Armaturu upevněte pomocí
matice E.
Montáž na dřez: O-kroužek A nasuňte na armaturu.
2
Armaturu zasuňte do otvoru dřezu F. Zespodu
nasaďte stabilizační desku G, těsnicí podložku C a
zajišt'ovací matici D. Armaturu upevněte pomocí
matice E.
Dbejte na to, aby přitom nedošlo k zalomení či
3
přetočení tlakových hadic armatury.
Přípojkay 30 197: K ochraně zásobníku před
4
tlakovým přetížením musí být namontováno přiložené
zařízení pro udržování konstantního H1 průtoku.
Modrou tlakovou hadici H našroubujte na rohový
ventil. Modrou tlakovou hadici I našroubujte na
vstupní hrdlo zásobníku. Červenou tlakovou hadici J
našroubujte na výstupní hrdlo zásobníku.
Naplnění zásobníku: Otevřete rohový ventil a páku
otočte do polohy pro teplou vodu. Otevřete páku a
počkejte, až z výtokového hrdla začne vytékat voda.
Až potom zapněte přístroj.
Obsluha armatury.
5
Pozor!
Při ohřívání vody se zvětšuje objem vody v
zásobníku. Zvětšený objem vody musí proto
odkapat výtokovým hrdlem armatury.
Toto je nutný a zcela přirozený proces.
Do výstupu vody nepřipojujte žádné další hydraulické
odpory, jako např. perlátory nebo škrticí ventily, jinak
může dojít k poškození zásobníku.
Zkontrolujte těsnost všech spojů!
Omezení průtokového množství, strana 2
Tato armatura je vybavena omezovačem průtokového
množství. Tím si můžete podle potřeby individuálně
omezit průtokové množství vody.
Z výroby je přednastaveno maximální průtokové
množství vody.
Vyjměte zátku K. Závitový kolík L vyšroubujte klíčem
6
na vnitřní šestihrany 3mm a stáhněte páku M.
Odšroubujte krytku N.
Průtok nastavte otáčením seřizovacího šroubu
7
pomocí klíče na vnitřní šestihrany 2,5mm.
Odstranění závad, strana 1
Závada: Vytéká podstatně menší množství vody nebo je
změněný tvar vodních paprsků
1. Nedostatečný tlak ve vodovodním systému:
Zkontrolujte předřazenou instalaci.
2. Ucpaný / znečištěný perlátor (46 162/46 163):
Perlátor vyčistěte nebo vyměňte.
3. 33 935: Ucpaný / znečištěný stabilizátor konstantního
průtoku (46 324):
Stabilizátor konstantního průtoku vyčistěte nebo
vyměňte.
Závada: Netěsnost u tělesa armatury
1. 30 197: Uvolněné šroubení (46 759) kartuše (46 558):
Dotáhněte šroubení kartuše.
33 935: Volné upevňovací šrouby kartuše (46 409):
Upevňovací šrouby kartuše střídavě dotáhněte.
2. Poškozená těsnění na spodní části kartuše nebo
nečistota na těsnicích plochách:
Uzavřete přívod vody! Zkontrolujte a vyčistěte těsnicí
plochy nebo kartuši kompletně vyměňte.
3. Nevhodné provozní podmínky, jako např. teplota
horké vody vyšší než 80 °C nebo tlakové rázy v
předřazené instalaci:
Zajistěte předepsané provozní podmínky. Podle
potřeby vyměňte kompletní kartuši.
Pokud by se některé závady projevovaly i nadále,
obrat'te se prosím na Vašeho instalatéra.
Ošetřování a recyklace
Pokyny k ošetřování jsou uvedeny v přiloženém návodu
k údržbě. Při likvidaci armatury dodržujte příslušné
národní předpisy pro ekologickou likvidaci odpadu.
CZ
8
