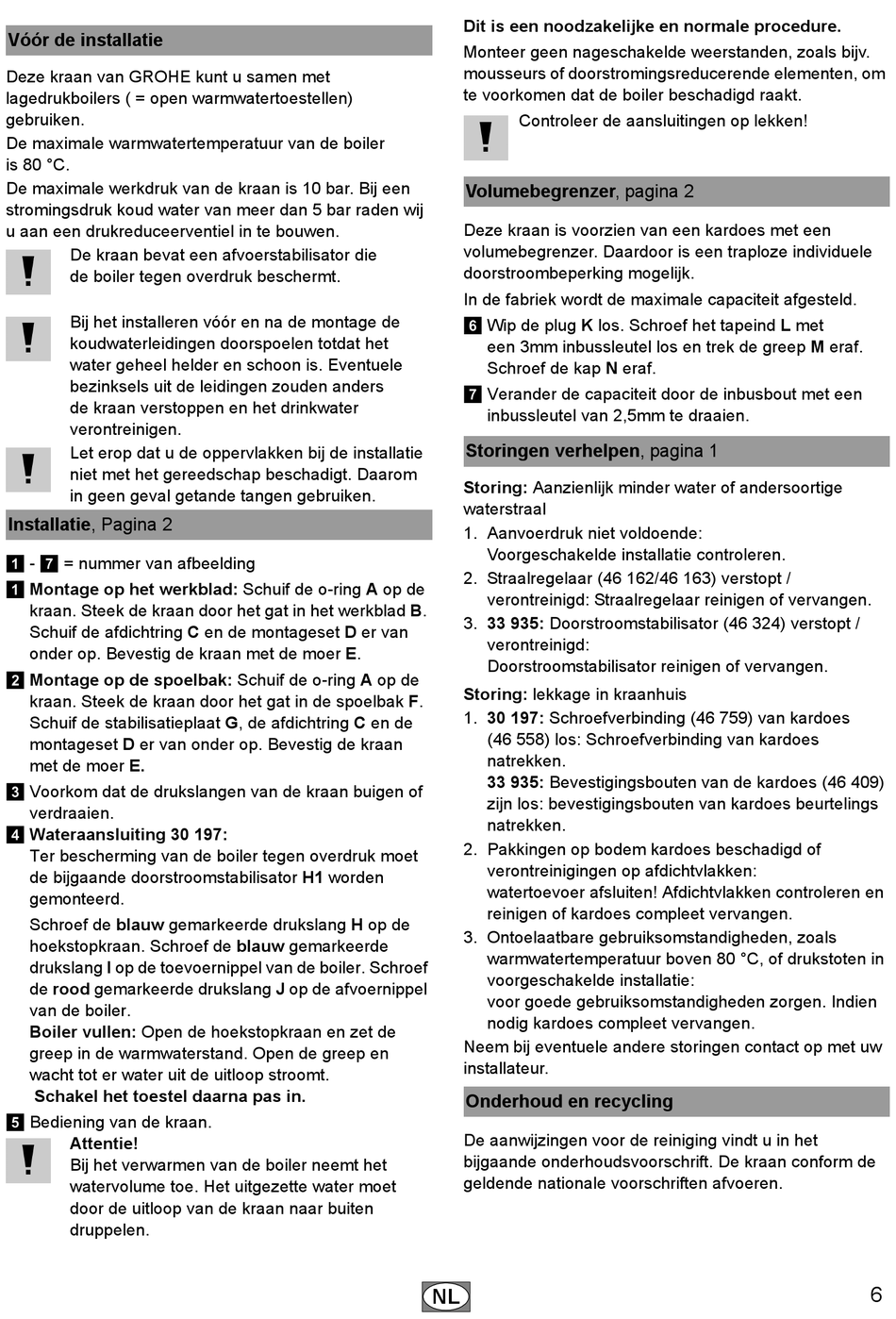

Vóór de installatie
Deze kraan van GROHE kunt u samen met
lagedrukboilers ( = open warmwatertoestellen)
gebruiken.
De maximale warmwatertemperatuur van de boiler
is 80 °C.
De maximale werkdruk van de kraan is 10 bar. Bij een
stromingsdruk koud water van meer dan 5 bar raden wij
u aan een drukreduceerventiel in te bouwen.
De kraan bevat een afvoerstabilisator die
de boiler tegen overdruk beschermt.
Bij het installeren vóór en na de montage de
koudwaterleidingen doorspoelen totdat het
water geheel helder en schoon is. Eventuele
bezinksels uit de leidingen zouden anders
de kraan verstoppen en het drinkwater
verontreinigen.
Let erop dat u de oppervlakken bij de installatie
niet met het gereedschap beschadigt. Daarom
in geen geval getande tangen gebruiken.
Installatie, Pagina 2
- = nummer van afbeelding
1 7
Montage op het werkblad: Schuif de o-ring A op de
1
kraan. Steek de kraan door het gat in het werkblad B.
Schuif de afdichtring C en de montageset D er van
onder op. Bevestig de kraan met de moer E.
Montage op de spoelbak: Schuif de o-ring A op de
2
kraan. Steek de kraan door het gat in de spoelbak F.
Schuif de stabilisatieplaat G, de afdichtring C en de
montageset D er van onder op. Bevestig de kraan
met de moer E.
Voorkom dat de drukslangen van de kraan buigen of
3
verdraaien.
Wateraansluiting 30 197:
4
Ter bescherming van de boiler tegen overdruk moet
de bijgaande doorstroomstabilisator H1 worden
gemonteerd.
Schroef de blauw gemarkeerde drukslang H op de
hoekstopkraan. Schroef de blauw gemarkeerde
drukslang I op de toevoernippel van de boiler. Schroef
de rood gemarkeerde drukslang J op de afvoernippel
van de boiler.
Boiler vullen: Open de hoekstopkraan en zet de
greep in de warmwaterstand. Open de greep en
wacht tot er water uit de uitloop stroomt.
Schakel het toestel daarna pas in.
Bediening van de kraan.
5
Attentie!
Bij het verwarmen van de boiler neemt het
watervolume toe. Het uitgezette water moet
door de uitloop van de kraan naar buiten
druppelen.
Dit is een noodzakelijke en normale procedure.
Monteer geen nageschakelde weerstanden, zoals bijv.
mousseurs of doorstromingsreducerende elementen, om
te voorkomen dat de boiler beschadigd raakt.
Controleer de aansluitingen op lekken!
Volumebegrenzer, pagina 2
Deze kraan is voorzien van een kardoes met een
volumebegrenzer. Daardoor is een traploze individuele
doorstroombeperking mogelijk.
In de fabriek wordt de maximale capaciteit afgesteld.
Wip de plug K los. Schroef het tapeind L met
6
een 3mm inbussleutel los en trek de greep M eraf.
Schroef de kap N eraf.
Verander de capaciteit door de inbusbout met een
7
inbussleutel van 2,5mm te draaien.
Storingen verhelpen, pagina 1
Storing: Aanzienlijk minder water of andersoortige
waterstraal
1. Aanvoerdruk niet voldoende:
Voorgeschakelde installatie controleren.
2. Straalregelaar (46 162/46 163) verstopt /
verontreinigd: Straalregelaar reinigen of vervangen.
3. 33 935: Doorstroomstabilisator (46 324) verstopt /
verontreinigd:
Doorstroomstabilisator reinigen of vervangen.
Storing: lekkage in kraanhuis
1. 30 197: Schroefverbinding (46 759) van kardoes
(46 558) los: Schroefverbinding van kardoes
natrekken.
33 935: Bevestigingsbouten van de kardoes (46 409)
zijn los: bevestigingsbouten van kardoes beurtelings
natrekken.
2. Pakkingen op bodem kardoes beschadigd of
verontreinigingen op afdichtvlakken:
watertoevoer afsluiten! Afdichtvlakken controleren en
reinigen of kardoes compleet vervangen.
3. Ontoelaatbare gebruiksomstandigheden, zoals
warmwatertemperatuur boven 80 °C, of drukstoten in
voorgeschakelde installatie:
voor goede gebruiksomstandigheden zorgen. Indien
nodig kardoes compleet vervangen.
Neem bij eventuele andere storingen contact op met uw
installateur.
Onderhoud en recycling
De aanwijzingen voor de reiniging vindt u in het
bijgaande onderhoudsvoorschrift. De kraan conform de
geldende nationale voorschriften afvoeren.
NL
6
