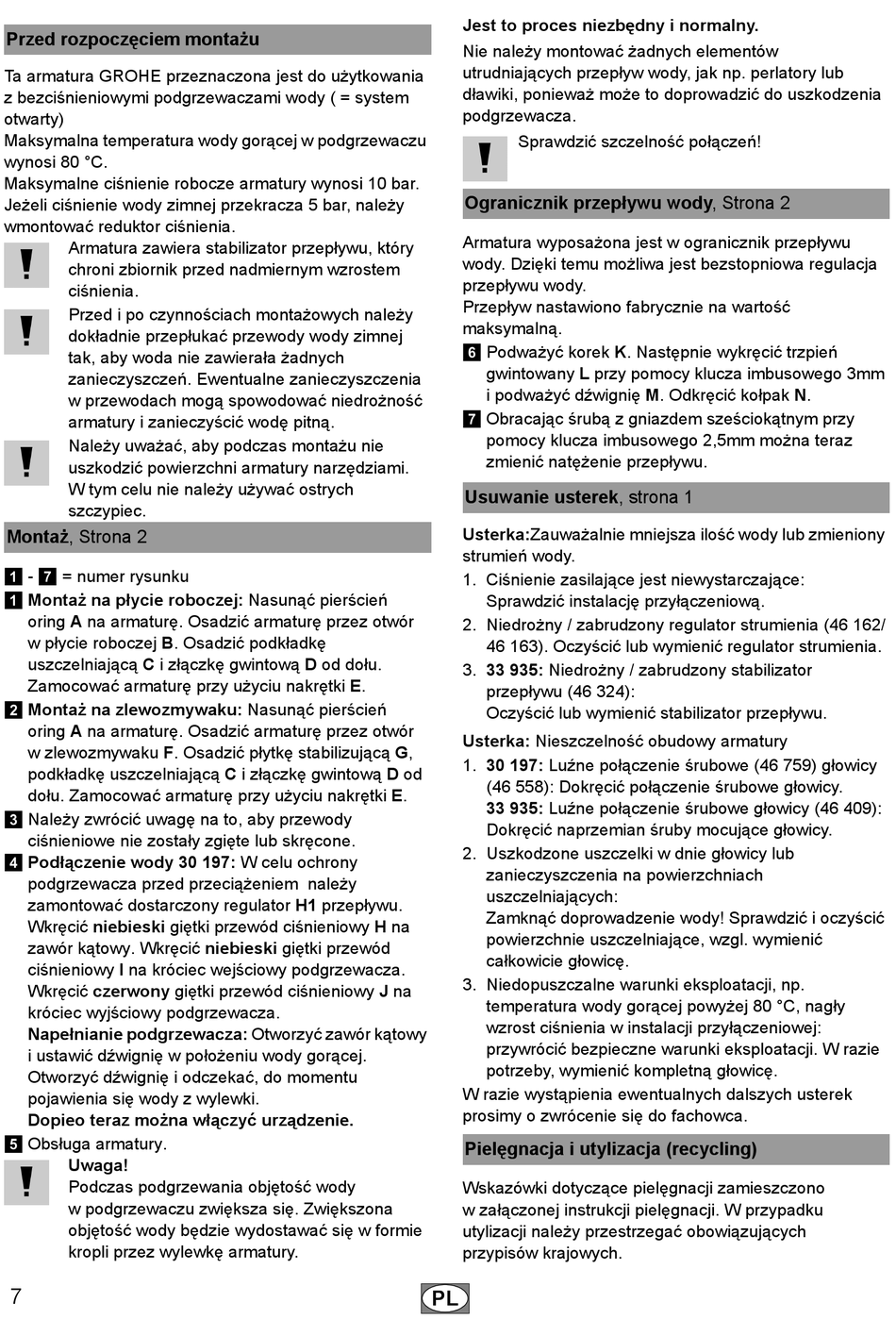

Przed rozpoczęciem montażu
Ta armatura GROHE przeznaczona jest do użytkowania
z bezciśnieniowymi podgrzewaczami wody ( = system
otwarty)
Maksymalna temperatura wody gorącej w podgrzewaczu
wynosi 80 °C.
Maksymalne ciśnienie robocze armatury wynosi 10 bar.
Jeżeli ciśnienie wody zimnej przekracza 5 bar, należy
wmontować reduktor ciśnienia.
Armatura zawiera stabilizator przepływu, który
chroni zbiornik przed nadmiernym wzrostem
ciśnienia.
Przed i po czynnościach montażowych należy
dokładnie przepłukać przewody wody zimnej
tak, aby woda nie zawierała żadnych
zanieczyszczeń. Ewentualne zanieczyszczenia
w przewodach mogą spowodować niedrożność
armatury i zanieczyścić wodę pitną.
Należy uważać, aby podczas montażu nie
uszkodzić powierzchni armatury narzędziami.
W tym celu nie należy używać ostrych
szczypiec.
Montaż, Strona 2
-
= numer rysunku
1
7
Montaż na płycie roboczej: Nasunąć pierścień
1
oring A na armaturę. Osadzić armaturę przez otwór
w płycie roboczej B. Osadzić podkładkę
uszczelniającą C i złączkę gwintową D od dołu.
Zamocować armaturę przy użyciu nakrętki E.
Montaż na zlewozmywaku: Nasunąć pierścień
2
oring A na armaturę. Osadzić armaturę przez otwór
w zlewozmywaku F. Osadzić płytkę stabilizującą G,
podkładkę uszczelniającą C i złączkę gwintową D od
dołu. Zamocować armaturę przy użyciu nakrętki E.
Należy zwrócić uwagę na to, aby przewody
3
ciśnieniowe nie zostały zgięte lub skręcone.
Podłączenie wody 30 197: W celu ochrony
4
podgrzewacza przed przeciążeniem należy
zamontować dostarczony regulator H1 przepływu.
Wkręcić niebieski giętki przewód ciśnieniowy H na
zawór kątowy. Wkręcić niebieski giętki przewód
ciśnieniowy I na króciec wejściowy podgrzewacza.
Wkręcić czerwony giętki przewód ciśnieniowy J na
króciec wyjściowy podgrzewacza.
Napełnianie podgrzewacza: Otworzyć zawór kątowy
i ustawić dźwignię w położeniu wody gorącej.
Otworzyć dźwignię i odczekać, do momentu
pojawienia się wody z wylewki.
Dopieo teraz można włączyć urządzenie.
Obsługa armatury.
5
Uwaga!
Podczas podgrzewania objętość wody
w podgrzewaczu zwiększa się. Zwiększona
objętość wody będzie wydostawać się w formie
kropli przez wylewkę armatury.
7
Jest to proces niezbędny i normalny.
Nie należy montować żadnych elementów
utrudniających przepływ wody, jak np. perlatory lub
dławiki, ponieważ może to doprowadzić do uszkodzenia
podgrzewacza.
Sprawdzić szczelność połączeń!
Ogranicznik przepływu wody, Strona 2
Armatura wyposażona jest w ogranicznik przepływu
wody. Dzięki temu możliwa jest bezstopniowa regulacja
przepływu wody.
Przepływ nastawiono fabrycznie na wartość
maksymalną.
Podważyć korek K. Następnie wykręcić trzpień
6
gwintowany L przy pomocy klucza imbusowego 3mm
i podważyć dźwignię M. Odkręcić kołpak N.
Obracając śrubą z gniazdem sześciokątnym przy
7
pomocy klucza imbusowego 2,5mm można teraz
zmienić natężenie przepływu.
Usuwanie usterek, strona 1
Usterka:Zauważalnie mniejsza ilość wody lub zmieniony
strumień wody.
1. Ciśnienie zasilające jest niewystarczające:
Sprawdzić instalację przyłączeniową.
2. Niedrożny / zabrudzony regulator strumienia (46 162/
46 163). Oczyścić lub wymienić regulator strumienia.
3. 33 935: Niedrożny / zabrudzony stabilizator
przepływu (46 324):
Oczyścić lub wymienić stabilizator przepływu.
Usterka: Nieszczelność obudowy armatury
1. 30 197: Luźne połączenie śrubowe (46 759) głowicy
(46 558): Dokręcić połączenie śrubowe głowicy.
33 935: Luźne połączenie śrubowe głowicy (46 409):
Dokręcić naprzemian śruby mocujące głowicy.
2. Uszkodzone uszczelki w dnie głowicy lub
zanieczyszczenia na powierzchniach
uszczelniających:
Zamknąć doprowadzenie wody! Sprawdzić i oczyścić
powierzchnie uszczelniające, wzgl. wymienić
całkowicie głowicę.
3. Niedopuszczalne warunki eksploatacji, np.
temperatura wody gorącej powyżej 80 °C, nagły
wzrost ciśnienia w instalacji przyłączeniowej:
przywrócić bezpieczne warunki eksploatacji. W razie
potrzeby, wymienić kompletną głowicę.
W razie wystąpienia ewentualnych dalszych usterek
prosimy o zwrócenie się do fachowca.
Pielęgnacja i utylizacja (recycling)
Wskazówki dotyczące pielęgnacji zamieszczono
w załączonej instrukcji pielęgnacji. W przypadku
utylizacji należy przestrzegać obowiązujących
przypisów krajowych.
PL
