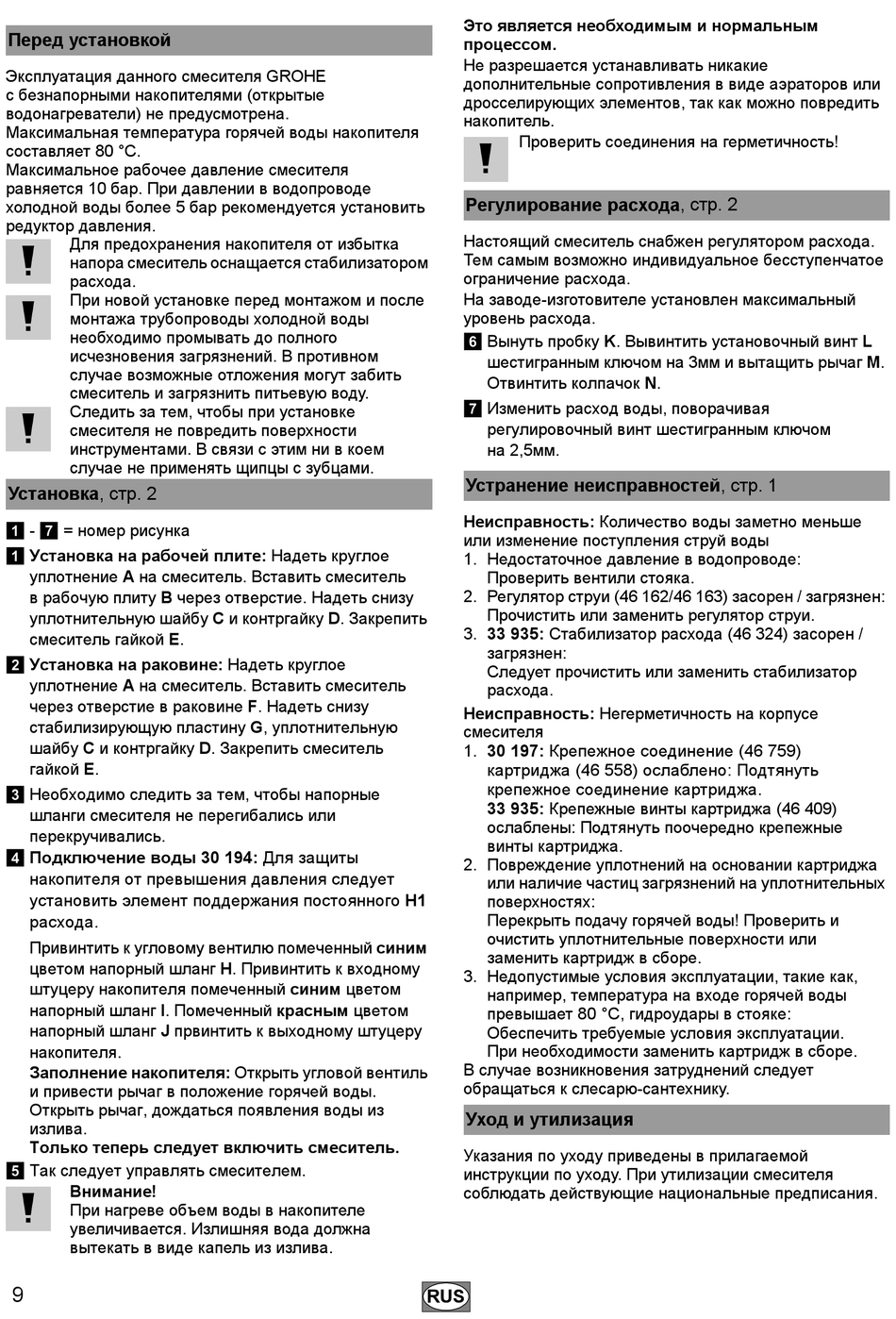

Перед установкой
Эксплуатация данного смесителя GROHE
с безнапорными накопителями (открытые
водонагреватели) не предусмотрена.
Максимальная температура горячей воды накопителя
составляет 80 °C.
Максимальное рабочее давление смесителя
равняется 10 бар. При давлении в водопроводе
холодной воды более 5 бар рекомендуется установить
редуктор давления.
Для предохранения накопителя от избытка
напора смеситель оснащается стабилизатором
расхода.
При новой установке перед монтажом и после
монтажа трубопроводы холодной воды
необходимо промывать до полного
исчезновения загрязнений. В противном
случае возможные отложения могут забить
смеситель и загрязнить питьевую воду.
Следить за тем, чтобы при установке
смесителя не повредить поверхности
инструментами. В связи с этим ни в коем
случае не применять щипцы с зубцами.
Установка, стр. 2
1 - 7 = номер рисунка
1 Установка на рабочей плите: Надеть круглое
уплотнение A на смеситель. Вставить смеситель
в рабочую плиту B через отверстие. Надеть снизу
уплотнительную шайбу C и контргайку D. Закрепить
смеситель гайкой E.
2 Установка на раковине: Надеть круглое
уплотнение A на смеситель. Вставить смеситель
через отверстие в раковине F. Надеть снизу
стабилизирующую пластину G, уплотнительную
шайбу C и контргайку D. Закрепить смеситель
гайкой E.
3 Необходимо следить за тем, чтобы напорные
шланги смесителя не перегибались или
перекручивались.
Подключение воды 30 194: Для защиты
4
накопителя от превышения давления следует
установить элемент поддержания постоянного H1
расхода.
Привинтить к угловому вентилю помеченный синим
цветом напорный шланг H. Привинтить к входному
штуцеру накопителя помеченный синим цветом
напорный шланг I. Помеченный красным цветом
напорный шланг J првинтить к выходному штуцеру
накопителя.
Заполнение накопителя: Открыть угловой вентиль
и привести рычаг в положение горячей воды.
Открыть рычаг, дождаться появления воды из
излива.
Только теперь следует включить смеситель.
5 Так следует управлять смесителем.
Внимание!
При нагреве объем воды в накопителе
увеличивается. Излишняя вода должна
вытекать в виде капель из излива.
9
Это является необходимым и нормальным
процессом.
Не разрешается устанавливать никакие
дополнительные сопротивления в виде аэраторов или
дросселирующих элементов, так как можно повредить
накопитель.
Проверить соединения на герметичность!
Регулирование расхода, стр. 2
Настоящий смеситель снабжен регулятором расхода.
Тем самым возможно индивидуальное бесступенчатое
ограничение расхода.
На заводе-изготовителе установлен максимальный
уровень расхода.
6 Вынуть пробку K. Вывинтить установочный винт L
шестигранным ключом на 3мм и вытащить рычаг M.
Отвинтить колпачок N.
7 Изменить расход воды, поворачивая
регулировочный винт шестигранным ключом
на 2,5мм.
Устранение неисправностей, стр. 1
Неисправность: Количество воды заметно меньше
или изменение поступления струй воды
1. Недостаточное давление в водопроводе:
Проверить вентили стояка.
2. Регулятор струи (46 162/46 163) засорен / загрязнен:
Прочистить или заменить регулятор струи.
3. 33 935: Стабилизатор расхода (46 324) засорен /
загрязнен:
Следует прочистить или заменить стабилизатор
расхода.
Неисправность: Негерметичность на корпусе
смесителя
1. 30 197: Крепежное соединение (46 759)
картриджа (46 558) ослаблено: Подтянуть
крепежное соединение картриджа.
33 935: Крепежные винты картриджа (46 409)
ослаблены: Подтянуть поочередно крепежные
винты картриджа.
2. Повреждение уплотнений на основании картриджа
или наличие частиц загрязнений на уплотнительных
поверхностях:
Перекрыть подачу горячей воды! Проверить и
очистить уплотнительные поверхности или
заменить картридж в сборе.
3. Недопустимые условия эксплуатации, такие как,
например, температура на входе горячей воды
превышает 80 °C , гидроудары в стояке:
Обеспечить требуемые условия эксплуатации.
При необходимости заменить картридж в сборе.
В случае возникновения затруднений следует
обращаться к слесарю-сантехнику.
Уход и утилизация
Указания по уходу приведены в прилагаемой
инструкции по уходу. При утилизации смесителя
соблюдать действующие национальные предписания.
RUS
