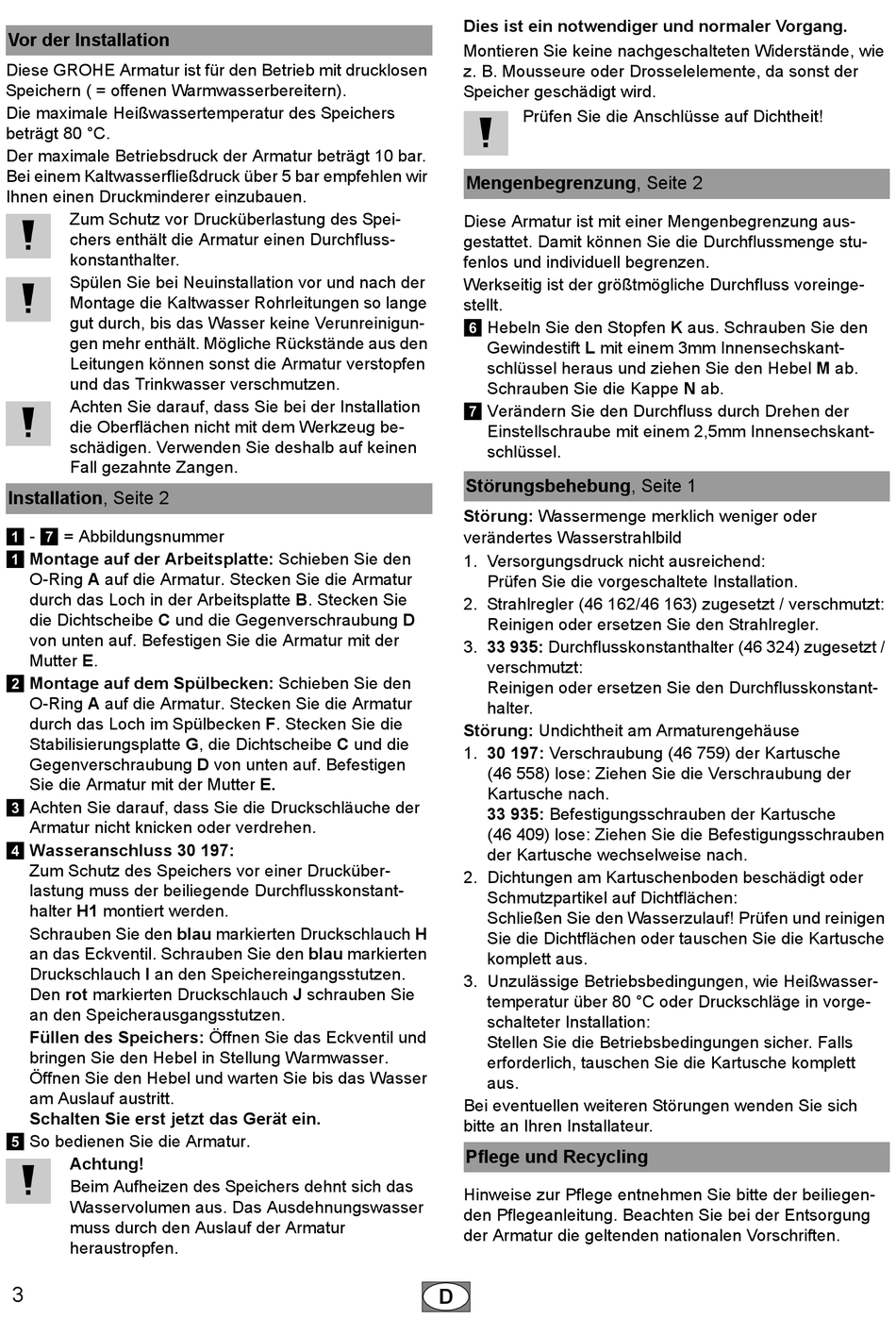

Vor der Installation
Diese GROHE Armatur ist für den Betrieb mit drucklosen
Speichern ( = offenen Warmwasserbereitern).
Die maximale Heißwassertemperatur des Speichers
beträgt 80 °C.
Der maximale Betriebsdruck der Armatur beträgt 10 bar.
Bei einem Kaltwasserfließdruck über 5 bar empfehlen wir
Ihnen einen Druckminderer einzubauen.
Zum Schutz vor Drucküberlastung des Spei-
chers enthält die Armatur einen Durchfluss-
konstanthalter.
Spülen Sie bei Neuinstallation vor und nach der
Montage die Kaltwasser Rohrleitungen so lange
gut durch, bis das Wasser keine Verunreinigun-
gen mehr enthält. Mögliche Rückstände aus den
Leitungen können sonst die Armatur verstopfen
und das Trinkwasser verschmutzen.
Achten Sie darauf, dass Sie bei der Installation
die Oberflächen nicht mit dem Werkzeug be-
schädigen. Verwenden Sie deshalb auf keinen
Fall gezahnte Zangen.
Installation, Seite 2
-
= Abbildungsnummer
1
7
Montage auf der Arbeitsplatte: Schieben Sie den
1
O-Ring A auf die Armatur. Stecken Sie die Armatur
durch das Loch in der Arbeitsplatte B. Stecken Sie
die Dichtscheibe C und die Gegenverschraubung D
von unten auf. Befestigen Sie die Armatur mit der
Mutter E.
Montage auf dem Spülbecken: Schieben Sie den
2
O-Ring A auf die Armatur. Stecken Sie die Armatur
durch das Loch im Spülbecken F. Stecken Sie die
Stabilisierungsplatte G, die Dichtscheibe C und die
Gegenverschraubung D von unten auf. Befestigen
Sie die Armatur mit der Mutter E.
Achten Sie darauf, dass Sie die Druckschläuche der
3
Armatur nicht knicken oder verdrehen.
Wasseranschluss 30 197:
4
Zum Schutz des Speichers vor einer Drucküber-
lastung muss der beiliegende Durchflusskonstant-
halter H1 montiert werden.
Schrauben Sie den blau markierten Druckschlauch H
an das Eckventil. Schrauben Sie den blau markierten
Druckschlauch I an den Speichereingangsstutzen.
Den rot markierten Druckschlauch J schrauben Sie
an den Speicherausgangsstutzen.
Füllen des Speichers: Öffnen Sie das Eckventil und
bringen Sie den Hebel in Stellung Warmwasser.
Öffnen Sie den Hebel und warten Sie bis das Wasser
am Auslauf austritt.
Schalten Sie erst jetzt das Gerät ein.
So bedienen Sie die Armatur.
5
Achtung!
Beim Aufheizen des Speichers dehnt sich das
Wasservolumen aus. Das Ausdehnungswasser
muss durch den Auslauf der Armatur
heraustropfen.
3
Dies ist ein notwendiger und normaler Vorgang.
Montieren Sie keine nachgeschalteten Widerstände, wie
z. B. Mousseure oder Drosselelemente, da sonst der
Speicher geschädigt wird.
Prüfen Sie die Anschlüsse auf Dichtheit!
Mengenbegrenzung, Seite 2
Diese Armatur ist mit einer Mengenbegrenzung aus-
gestattet. Damit können Sie die Durchflussmenge stu-
fenlos und individuell begrenzen.
Werkseitig ist der größtmögliche Durchfluss voreinge-
stellt.
Hebeln Sie den Stopfen K aus. Schrauben Sie den
6
Gewindestift L mit einem 3mm Innensechskant-
schlüssel heraus und ziehen Sie den Hebel M ab.
Schrauben Sie die Kappe N ab.
Verändern Sie den Durchfluss durch Drehen der
7
Einstellschraube mit einem 2,5mm Innensechskant-
schlüssel.
Störungsbehebung, Seite 1
Störung: Wassermenge merklich weniger oder
verändertes Wasserstrahlbild
1. Versorgungsdruck nicht ausreichend:
Prüfen Sie die vorgeschaltete Installation.
2. Strahlregler (46 162/46 163) zugesetzt / verschmutzt:
Reinigen oder ersetzen Sie den Strahlregler.
3. 33 935: Durchflusskonstanthalter (46 324) zugesetzt /
verschmutzt:
Reinigen oder ersetzen Sie den Durchflusskonstant-
halter.
Störung: Undichtheit am Armaturengehäuse
1. 30 197: Verschraubung (46 759) der Kartusche
(46 558) lose: Ziehen Sie die Verschraubung der
Kartusche nach.
33 935: Befestigungsschrauben der Kartusche
(46 409) lose: Ziehen Sie die Befestigungsschrauben
der Kartusche wechselweise nach.
2. Dichtungen am Kartuschenboden beschädigt oder
Schmutzpartikel auf Dichtflächen:
Schließen Sie den Wasserzulauf! Prüfen und reinigen
Sie die Dichtflächen oder tauschen Sie die Kartusche
komplett aus.
3. Unzulässige Betriebsbedingungen, wie Heißwasser-
temperatur über 80 °C oder Druckschläge in vorge-
schalteter Installation:
Stellen Sie die Betriebsbedingungen sicher. Falls
erforderlich, tauschen Sie die Kartusche komplett
aus.
Bei eventuellen weiteren Störungen wenden Sie sich
bitte an Ihren Installateur.
Pflege und Recycling
Hinweise zur Pflege entnehmen Sie bitte der beiliegen-
den Pflegeanleitung. Beachten Sie bei der Entsorgung
der Armatur die geltenden nationalen Vorschriften.
