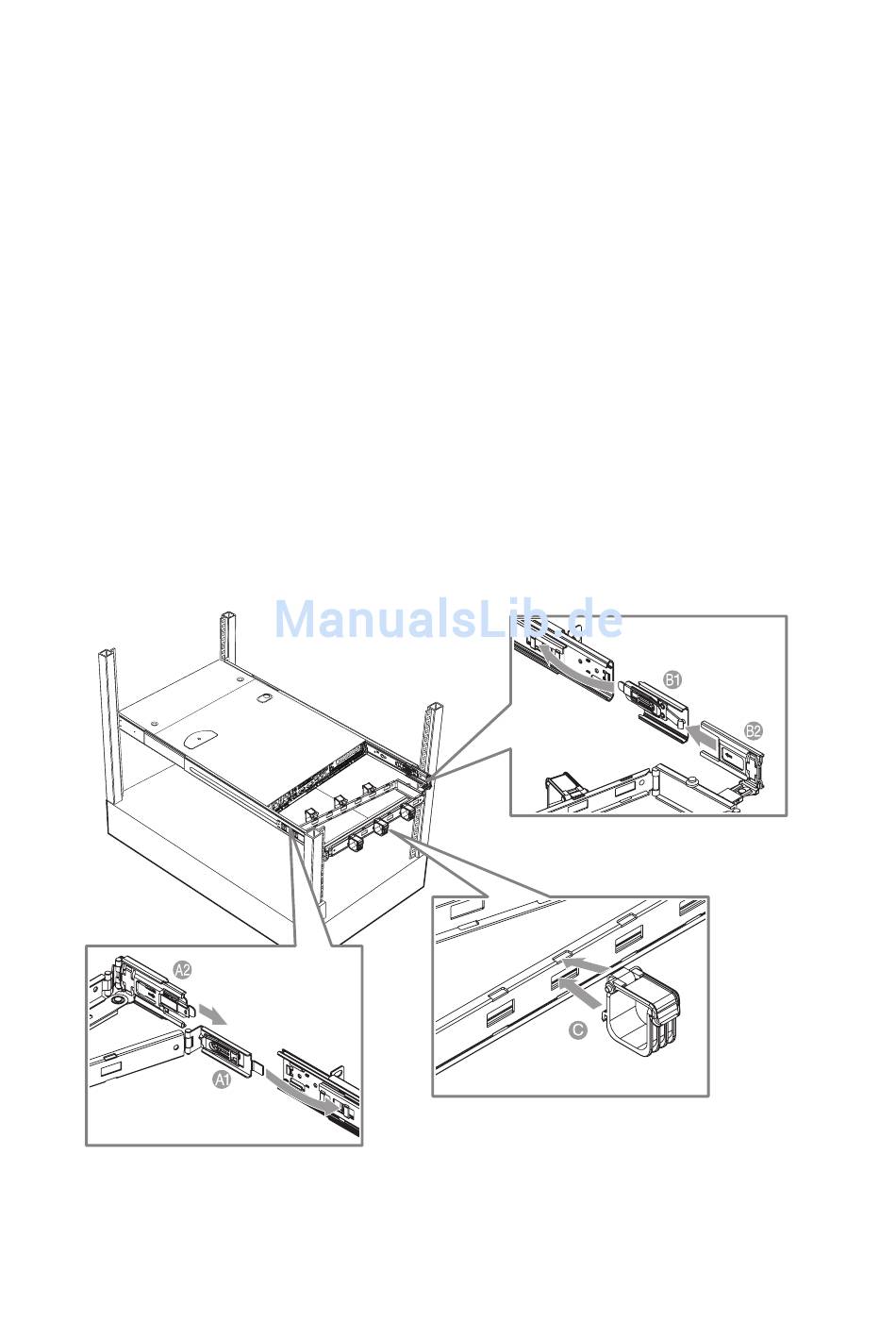

Befestigen Sie den CMA-Arm (Kabelverwaltungsarm) an der
Rückseite des Servers.
Mit dem CMA-Arm können Sie alle Kabel vom und zum System
festhalten. Wenn Sie das System in das Gestell hinein- und wieder
herausschieben, faltet sich der CMA-Am zusammen und fährt sich
aus, wobei die Kabel sich nicht verwickeln und mit dem System
verbunden bleiben.
(1) Stecken Sie die kleinere CMA-Verlängerung in die Rückseite
der linken Innenschiene (A1).
(2) Stecken Sie die größere CMA-Verlängerung in die Rückseite
der linken Montageschiene (A2).
(3) Stecken Sie den CMA-Verlängerungsanschluss in die Rückseite
der rechten Montageschiene (B1).
(4) Stecken Sie den CMA-Armanschluss in den blauen
Plastikausschnitt des CMA-Verlängerungsanschlusses (B2).
(5) Befestigen Sie die Kabelklemmen in den dafür vorgesehenen
Löchern im CMA-Arm (C).
Anhang B: Rack-Montagekonfiguration
