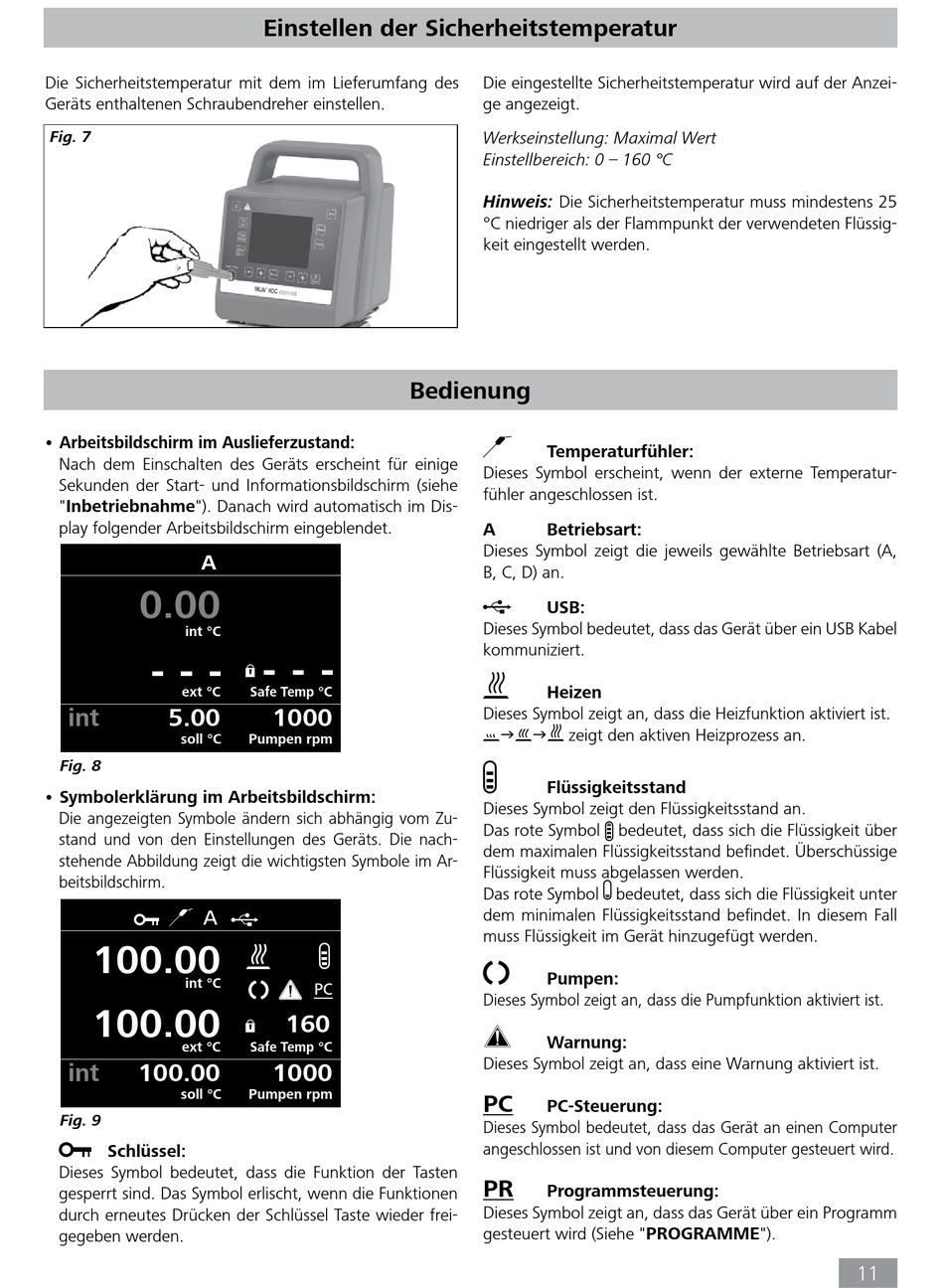

Die Sicherheitstemperatur mit dem im Lieferumfang des
Geräts enthaltenen Schraubendreher einstellen�
Fig. 7
• Arbeitsbildschirm im Auslieferzustand:
Nach dem Einschalten des Geräts erscheint für einige
Sekunden der Start- und Informationsbildschirm (siehe
"Inbetriebnahme")� Danach wird automatisch im Dis-
play folgender Arbeitsbildschirm eingeblendet�
A
0.00
int °C
ext °C
int
5.00
soll °C
Fig. 8
• Symbolerklärung im Arbeitsbildschirm:
Die angezeigten Symbole ändern sich abhängig vom Zu-
stand und von den Einstellungen des Geräts� Die nach-
stehende Abbildung zeigt die wichtigsten Symbole im Ar-
beitsbildschirm�
A
100.00
int °C
100.00
ext °C
int
100.00
soll °C
Fig. 9
Schlüssel:
Dieses Symbol bedeutet, dass die Funktion der Tasten
gesperrt sind� Das Symbol erlischt, wenn die Funktionen
durch erneutes Drücken der Schlüssel Taste wieder frei-
gegeben werden�
Einstellen der Sicherheitstemperatur
Bedienung
Safe Temp °C
1000
Pumpen rpm
PC
160
Safe Temp °C
1000
Pumpen rpm
Die eingestellte Sicherheitstemperatur wird auf der Anzei-
ge angezeigt�
Werkseinstellung: Maximal Wert
Einstellbereich: 0 – 160 °C
Hinweis: Die Sicherheitstemperatur muss mindestens 25
°C niedriger als der Flammpunkt der verwendeten Flüssig-
keit eingestellt werden�
Temperaturfühler:
Dieses Symbol erscheint, wenn der externe Temperatur-
fühler angeschlossen ist�
A
Betriebsart:
Dieses Symbol zeigt die jeweils gewählte Betriebsart (A,
B, C, D) an�
USB:
Dieses Symbol bedeutet, dass das Gerät über ein USB Kabel
kommuniziert�
Heizen
Dieses Symbol zeigt an, dass die Heizfunktion aktiviert ist�
zeigt den aktiven Heizprozess an�
Flüssigkeitsstand
Dieses Symbol zeigt den Flüssigkeitsstand an�
Das rote Symbol bedeutet, dass sich die Flüssigkeit über
dem maximalen Flüssigkeitsstand befindet� Überschüssige
Flüssigkeit muss abgelassen werden�
Das rote Symbol bedeutet, dass sich die Flüssigkeit unter
dem minimalen Flüssigkeitsstand befindet� In diesem Fall
muss Flüssigkeit im Gerät hinzugefügt werden�
Pumpen:
Dieses Symbol zeigt an, dass die Pumpfunktion aktiviert ist�
Warnung:
Dieses Symbol zeigt an, dass eine Warnung aktiviert ist�
PC
PC-Steuerung:
Dieses Symbol bedeutet, dass das Gerät an einen Computer
angeschlossen ist und von diesem Computer gesteuert wird�
PR
Programmsteuerung:
Dieses Symbol zeigt an, dass das Gerät über ein Programm
gesteuert wird (Siehe "PROGRAMME")�
11
