IKA IC control Betriebsanleitung Seite 25

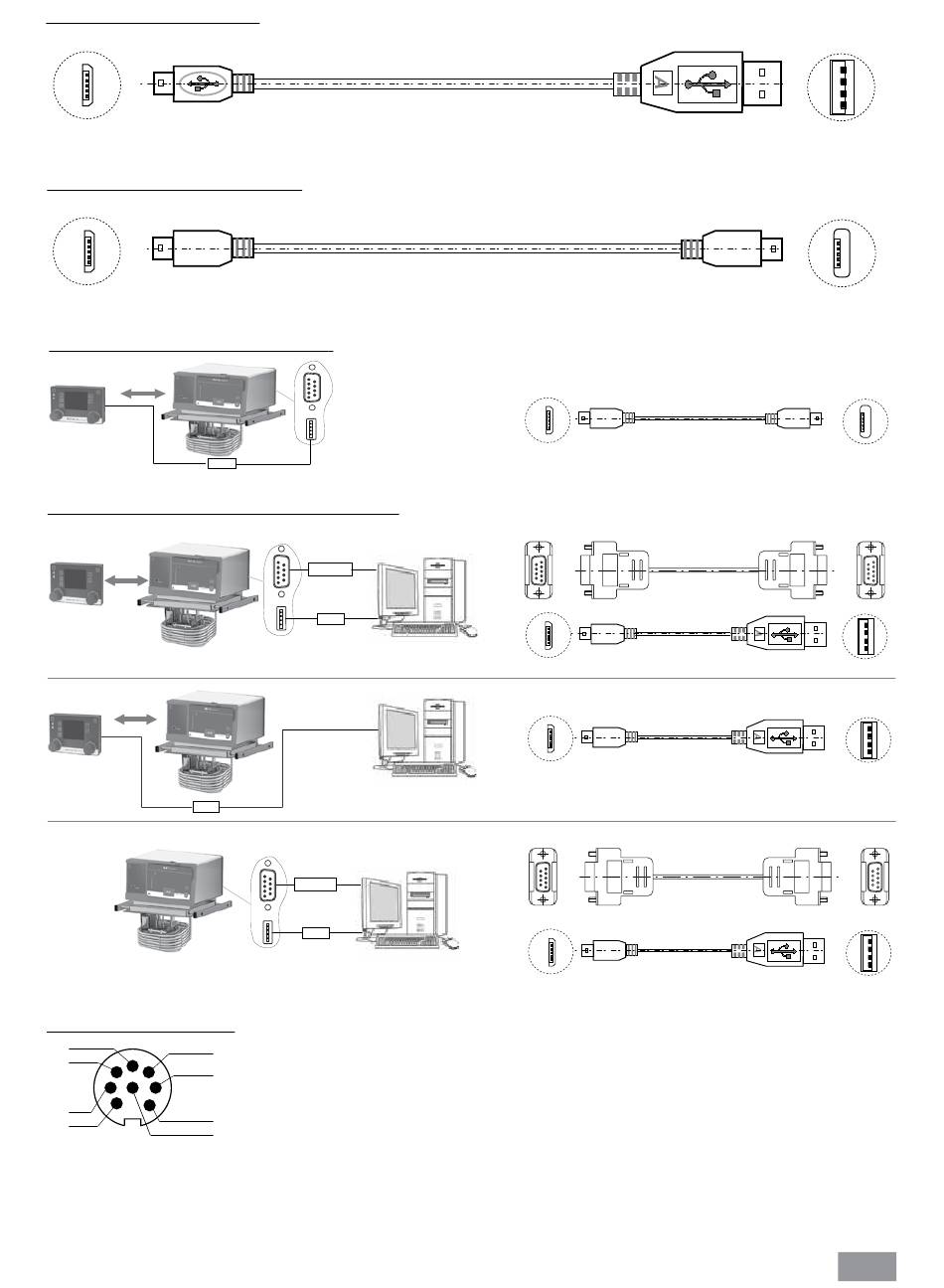

USB 2.0 Kabel A - Micro B:
Erforderlich zur Verbindung des USB-Anschlusses (10) mit einem PC.
USB micro B
Fig. 30
USB 2.0 Kabel Micro A - Micro B:
Anschlussmöglichkeit WiCo an station
USB Micro B
Fig. 31
Anschlussmöglichkeit WiCo an station:
Mikro B
USB
Fig. 32
Anschlussmöglichkeit Station an den Computer:
Mikro B
USB
Fig. 33
Multifunktions-Anschluss:
2
5
4
3
1
7
6
8
Fig. 34
。
Micro A
RS 232
oder
USB
Mikro B USB A
USB A
RS 232
oder
USB
Mikro B USB A
1 M1 Ausgang Ventil + (+24Vdc/max. 0.8A)
2 M1 Ausgang Ventil -
3 M2 Ausgang Alarm/Schalter 1 (max. 30Vdc/ac/max. 1A)
4 M2 Ausgang Alarm/Schalter 2
5 M3 Eingang Standby + (+5V ca. 10mA)
6 M3 Eingang Standby - (0V nur für Standby)
7 --- (reserviert für spätere Verwendung, nicht anschließen!)
8 --- (reserviert für spätere Verwendung, nicht anschließen!)
USB Mikro B
9-poligen RS 232
USB Mikro B
USB Mikro B
9-poligen RS 232
USB Mikro B
USB A
USB Micro A
USB Mikro A
9-poligen RS 232
USB A
USB A
9-poligen RS 232
USB A
