• Auspacken:

- Packen Sie das Gerät vorsichtig aus
- Nehmen Sie bei Beschädigungen sofort den Tatbestand
auf (Post, Bahn oder Spedition)�
HINWEIS
Beim HBC müssen Sie dazu den Deckel (15) öffnen�

• Lieferumfang:

IC basic, HBC 5 basic, HBC 10 basic:
- IC basic Einhängethermostat oder HBC 5 basic Bad-/
Umwälzthermostat oder HBC 10 basic Bad-/Umwälz-
thermostat entsprechend der Bestellung
- Netzkabel
- Schlaucholive NW 12 (2 Stck�)
- Schraubendreher (für Sicherheitskreis)
- Kurzanleitung
- Garantiekarte�

• Aufstellung:

- Das Gerät auf einer ebenen, stabilen, sauberen, rutsch-
festen, trockenen und feuerfesten Fläche aufstellen�
- Auf der Vorder- und Rückseite jeweils mindestens 20
cm Freiraum lassen�
- Bei Verwendung eines Kunststoffbads sicherstellen, dass
das Heizelement nicht mit dem Badgefäß in Berührung
kommt�
- Der Installationsbereich muss groß genug und ausrei-
chend belüftet sein, um sicherzustellen, dass sich der
Raum nicht übermäßig durch die vom Gerät abgege-
bene Wärme erwärmt�
- Das Gerät nicht in unmittelbarer Nähe von Wärmequellen
und in direktem Sonnenlicht aufstellen�

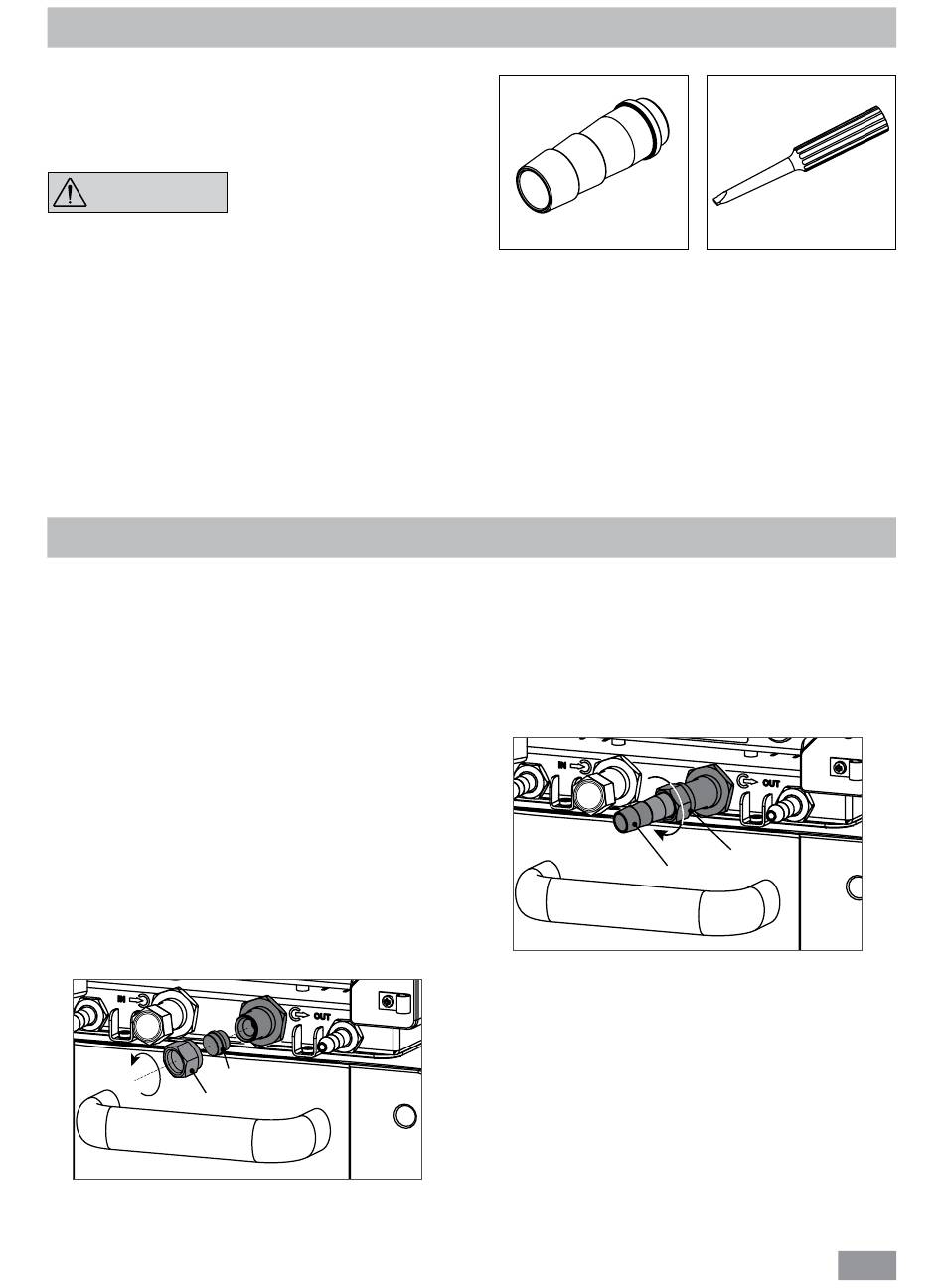

• Anschluss der Rohrleitungen/Schläuche:
- Die Überwurfmuttern und Verschlussstopfen mit einem
Schraubenschlüssel von den Pumpenanschlüssen IN
(7, siehe Fig. 2) und OUT (8, siehe Fig. 2) entfernen�
Verschlussstopfen
Überwurfmuttern
Fig. 7
Auspacken

Transportsicherung:

Entfernen Sie die Transportsiche-
rung unter dem Schwimmer (4)�
(siehe Fig. 5)
(siehe Fig. 6)

Vorbereitungen

Fig. 5
- Die Schläuche für die Umwälzung des externen Sys-
tems an den Pumpenanschlüssen M 16 x 1 für IN und
OUT direkt oder mit den Schlaucholiven anschließen�
- Die Schlaucholiven mit Überwurfmuttern an die Pum-
penanschlüsse IN und OUT schrauben� Die Schläuche
(NW12) auf die Oliven schieben� Die Schläuche müssen
mit geeigneten Schlauchschellen gesichert werden�
Schlaucholive
Fig. 8
Hinweis: Bitte den zulässigen Temperaturbereich der
Schläuche beachten� Für heiße Flüssigkeiten empfehlen
wir die IKA LT 5.20 Schläuche�
Wenn kein externes System erforderlich ist, die Pum-
penanschlüsse IN und OUT mit den vorhandenen Über-
wurfmuttern und Verschlussstopfen schließen�
Fig. 6
Überwurfmuttern
