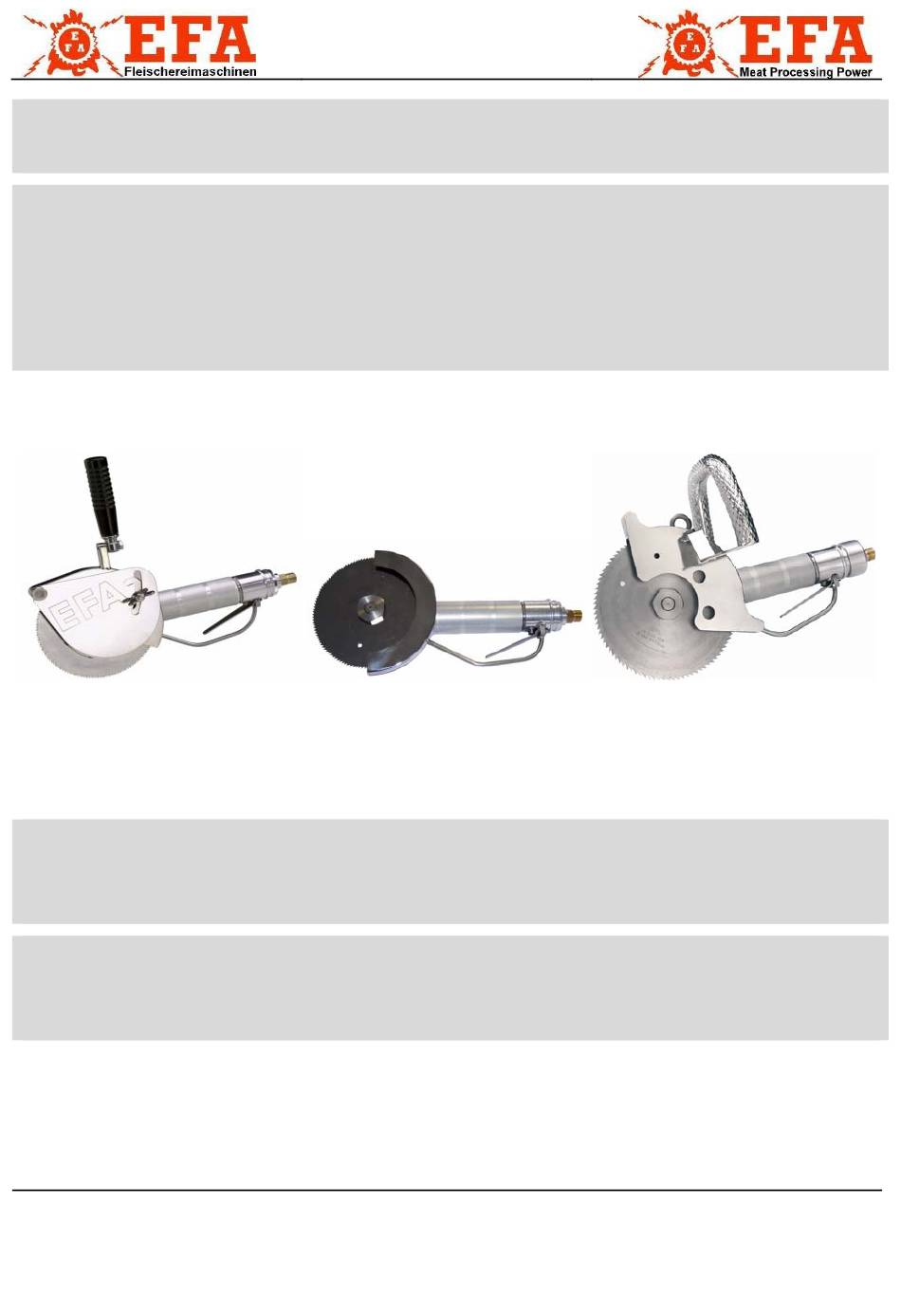

EFA SK16-8D Originalbetriebsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Originalbetriebsanleitung
Translation of the original Operating Instructions
EFA SK16-8D / SK16-8DR / SK18-8D
EFA SK16-8D
Diese Anleitung unbedingt dem Bedienpersonal
Please forward these operating instructions to your
Schmid & Wezel GmbH & Co.
Maschinenfabrik
Maybachstraße 2
D-75433 Maulbronn
Schmid & Wezel
75433 Maulbronn
Germany

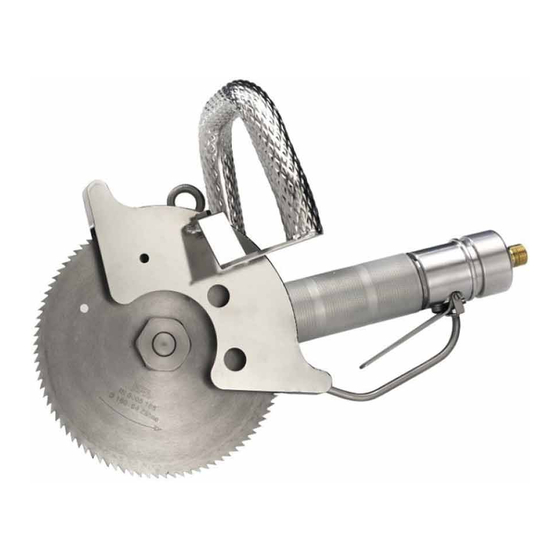

Rippensäge
Rib Saw
EFA SK16-8DR
Wichtige Informationen:
aushändigen!
Important Information:
operating personnel!
Betriebsanleitungsnummer
Manual Number
001 580 430
EFA SK18-8D
Tel.: +49(0)7043 / 102-0
Fax: +49(0)7043 / 102-78
E-Mail: efa-verkauf@efa-germany.de
Internet: www.efa-germany.de
Ausführung / Version
02 / 2011
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für EFA EFA SK16-8D
Inhaltszusammenfassung für EFA EFA SK16-8D
- Seite 1 Originalbetriebsanleitung Translation of the original Operating Instructions Rippensäge Rib Saw EFA SK16-8D / SK16-8DR / SK18-8D EFA SK16-8D EFA SK16-8DR EFA SK18-8D Wichtige Informationen: Diese Anleitung unbedingt dem Bedienpersonal aushändigen! Important Information: Please forward these operating instructions to your operating personnel! Schmid &...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Verwendung, Lieferumfang, Zubehör ..............4 Symbole in dieser Anleitung ................ 4 Bestimmungsgemäße Verwendung ............. 4 Restgefahren ....................4 Wer darf die Rippensäge bedienen? ............4 Umbauten und Veränderungen an der Rippensäge ........4 Lieferumfang ....................5 Zubehör ....................... 5 Sicherheitshinweise ..................... - Seite 3 12. Liste der Ersatz- und Verschleißteile ..............16 12.1 Explosionsdarstellung - EFA SK16-8D (110890510) ......... 16 12.2 Ersatz- und Verschleißteilliste - EFA SK16-8D (110890510) ..... 17 12.3 Explosionsdarstellung EFA SK16-8DR (110890515) ......... 18 12.4 Ersatz- und Verschleißteilliste - EFA SK16-8DR (110890515) ....19 12.5...
-
Seite 4: Verwendung, Lieferumfang, Zubehör
1. Verwendung, Lieferumfang, 1.2.1 Unvorschriftsmäßiger Gebrauch Zubehör Die Maschine ist für eine andere Nutzung nicht ausgerüstet. Sollte eine anderweitige Nutzung Hinweise, unbedingt lesen! vom Bediener gewünscht sein, bitte unbedingt vorher Rücksprache mit der Firma Schmid & Diese Anleitung richtet sich an den Maschinen- Wezel GmbH &... -
Seite 5: Lieferumfang
Sägeblätter, damit Sie besser und sicherer Arbeiten können. Nur die Verwendung von • EFA-Originalersatzteilen Verwenden Sie nur EFA-Originalsäge- garantiert eine einwandfreie blätter. Befolgen Sie die unter Wechsel des Funktion der Maschine! Sägeblattes aufgeführten Vorschriften (siehe Kapitel „Sägeblattwechsel“). •... -
Seite 6: Inbetriebnahme Und Betriebssicherheit
• • Verwenden Sie nur EFA-Originalzubehör. Am Filterdruckminderer einen Bei Missachtung erlischt die Gewährleis- Betriebsdruck von max. 7 bar einstellen. tung. Ein Gebrauch anderer Einsatzwerk- zeuge oder Zubehör kann zudem verlet- Wesentliche Informationen, zungsgefährdend für Sie sein. z. B. technische Datenblätter, Zeichnungen und Stücklisten... -
Seite 7: Handhabung
Informationen zur Feinabstimmung des Feder- 4.1 Einschalten zuges finden Sie im Kapitel "Einstellung des Federzuges". • Stellen Sie sicher, dass die Rippensäge an Die Rippensäge möglichst kopflastig auf- das örtliche Druckluftnetz (Versor- hängen. Die Senkrechte kann bei Bedarf nach gungsdruck 7 bar) angeschlossen ist. justiert werden. -
Seite 8: Arbeitsgang
Sie in den jeweiligen Schnitt- bzw. Explosionszeichnungen der Maschinen. 5.1 Sägeblattwechsel Aussparung Abb. 5 Sägeblattwechsel (3) Nur Original - EFA – • Spannmutter (4) mit Aussparung gegen das Ersatzteile verwenden! Sägeblatt (3) einschrauben und anziehen (Rechtsgewinde). ACHTUNG: SK16-8DR => Linksgewinde! Schmid &... -
Seite 9: Rotorschieberwechsel
5.2 Rotorschieberwechsel 5.4 Einstellung des Federzuges Illustration siehe Explosionsdarstellung Die Feinabstimmung des Federzuges erfolgt Druckluftmotor vst. unter Kapitel „Ersatz- und über die Stellschraube (2) am Gehäuse (siehe Verschleißteile“. Abb.). • Vor dem Einstellen der Trag- Spannring lösen, SW 41 (Rechtsgewinde); last die Last, bei voll eingezo- ACHTUNG: SK16-8DR =>... -
Seite 10: Reinigung Und Wartung
Empfohlene Reinigungsmittel 6. Reinigung und Wartung • Diversey Lever Tego 2000: Oberflächenaktives Desinfektionsmittel Vor allen Wartungsarbeiten Diversey Lever GmbH Mallaufstr. 50-56, das Gerät vom Betriebsnetz 68219 Mannheim trennen! • P3-topax 91: Oberflächenaktives Desinfektionsmittel 6.1 Tägliche Reinigung Henkel-Ecolab Deutschland GmbHPostfach Nach Beendigung der Schlachtungen ist die 13 04 06, 40554 Düsseldorf Rippensäge zu reinigen. -
Seite 11: Tägliche Wartung
Teile beschädigt werden könnten! Verwenden Sie 6.2.1 Schmierung ausschließlich EFA- Nach jeder Reinigung das Sägeblatt mit Originalersatzteile! säurefreiem EFA-Spezialöl leicht einölen. 6.4 Wartungseinheit 6.2.2 Sägeblatt Für eine einwandfreie Funktion und zur Regelmäßig das Sägeblatt überprüfen. Ist die Einhaltung der angemessenen Lebensdauer Selbstsicherung der Sechskantmutter nicht der Rippensäge, sollte die Wartungseinheit... -
Seite 12: Instandsetzung Und Fehlerbehebung
7. Instandsetzung und Fehlerbehebung 7.1 Störungsliste Störung Ursache Behebung Luftfilter an Wartungseinheit Luftfilter wechseln verschmutzt korrekten Anschluss des Schlauches Schlauchanschluß lose überprüfen Bei Betätigen des Schalterhebels läuft Gerät Verschleißteile prüfen und ggf. Motor- oder Getriebeteile defekt nicht austauschen Rotorschieber defekt Rotorschieber austauschen Geräteteile verrostet, da Wasser in Teile bzw. -
Seite 13: Transport Und Lagerung
8. Transport und Lagerung Die Maschine muss in einem trockenen, gelüfteten Raum gelagert werden. Die Maschine ist wie im Kapitel „Reinigung und Wartung“ beschrieben zu reinigen und in trockenem Zustand zu transportieren. Es ist darauf zu achten, dass die Maschine beim Transport nicht beschädigt wird. -
Seite 14: Technische Daten
Gewicht Anschluss der Wartungseinheit Zoll R 3/8“ R 3/8“ Schlauchlänge Tab. 2: Technische Daten Maßskizze 11.1 Rippensäge EFA SK16-8D 19,5 Abb. 7 Maßskizze EFA SK16-8D Schmid & Wezel Seite / Page Ausführung / Version 14 / 53 02 / 2011... -
Seite 15: Rippensäge Efa Sk16-8Dr
11.2 Rippensäge EFA SK16-8DR 66,5 Abb. 8 Maßskizze EFA SK16-8DR 11.3 Rippensäge EFA SK18-8D Abb. 9 Maßskizze EFA SK18-8D Schmid & Wezel Seite / Page Ausführung / Version 15 / 53 02 / 2011 ... -
Seite 16: Liste Der Ersatz- Und Verschleißteile
Liste der Ersatz- und Verschleißteile 12.1 Explosionsdarstellung - EFA SK16-8D (110890510) geklebt 28.1 28.2 26.1 30Nm 35Nm abgedichtet mit Teflonband Abb. 10 Explosionsdarstellung EFA SK16-8D Schmid & Wezel Seite / Page Ausführung / Version 16 / 53 02 / 2011... -
Seite 17: Ersatz- Und Verschleißteilliste - Efa Sk16-8D (110890510)
12.2 Ersatz- und Verschleißteilliste - EFA SK16-8D (110890510) POS-NR. BENENNUNG ARTIKRLNUMMER MENGE Sechskantmutter 001304508 Passfeder 001305410 Passcheibe (nach Bedarf) 001315212 Tellerfeder 001315805 Federring 001317001 Federring 001317003 Sechskantschraube 001325903 Sechskantschraube 001325914 Zylinderschraube 001326005 Zylinderschraube 001326124 Kugellager 001340106 Nadellager 001341204 Schlaucheinheit vst. -
Seite 18: Explosionsdarstellung Efa Sk16-8Dr (110890515)
12.3 Explosionsdarstellung EFA SK16-8DR (110890515) 20.1 20.2 30Nm 35Nm abgedichtet mit 18.1 Teflonband Abb. 11 Explosionsdarstellung EFA SK16-8DR Schmid & Wezel Seite / Page Ausführung / Version 18 / 53 02 / 2011 ... -
Seite 19: Ersatz- Und Verschleißteilliste - Efa Sk16-8Dr (110890515)
12.4 Ersatz- und Verschleißteilliste - EFA SK16-8DR (110890515) POS-NR. BENENNUNG ARTIKELNUMMER MENGE Sechskantmutter 001304508 Passfeder 001305410 Passcheibe (nach Bedarf) 001315212 Federring 001317001 Sechskantschraube 001325903 Zylinderschraube 001326005 Zylinderschraube 001326124 Kugellager 001340106 Nadellager 001341204 Schlaucheinheit vst. 001366512 Gewindenippel 001367102 Sägeblatt 003001572 Ventilhebel... -
Seite 20: Explosionsdarstellung Efa Sk18-8D (110885360)
12.5 Explosionsdarstellung EFA SK18-8D (110885360) abgedichtet mit Teflonband 30Nm 35Nm Abb. 12 Explosionsdarstellung EFA SK18-8D Schmid & Wezel Seite / Page Ausführung / Version 20 / 53 02 / 2011 ... -
Seite 21: Ersatz- Und Verschleißteilliste - Efa Sk18-8D (110885360)
12.6 Ersatz- und Verschleißteilliste - EFA SK18-8D (110885360) POS-NR. BENENNUNG ARTIKELNUMMER MENGE Sechskantmutter 001304503 Passfeder 001305410 Passscheibe (nach Bedarf) 001315212 Federring 001317001 O-Ring 001317779 Ringschraube 001324411 Sechskantschraube 001325903 Zylinderschraube 001326005 Zylinderschraube 001326125 Rillenkugellager 001340106 Nadellager 001341204 Gewindenippel 001367102 Schlaucheinheit vst. -
Seite 22: Ersatz- Und Verschleißteilliste Druckluftmotor Kpl
12.7 Ersatz- und Verschleißteilliste Druckluftmotor kpl. 12,5Nm Abb. 13 Explosionsdarstellung Druckluftmotor kpl. ARTIKELNUMMER POS-NR. BENENNUNG MENGE SK 16-8D SK 16-8DR SK 18-8D Druckluftmotor kpl. 008010861 008011126 Kegelradpaar vst. 007006858 007011134 Druckluftmotor vst. 007010860 007011125 Hülse vst. 007010862 007010862 Ventilgehäuse vst. 007010871 007010871 Getriebe vst. -
Seite 23: Ersatz- Und Verschleißteilliste Druckluftmotor Vst
12.8 Ersatz- und Verschleißteilliste Druckluftmotor vst. 12Nm Abb. 14 Explosionsdarstellung Druckluftmotor vst. ARTIKELNUMMER POS-NR. BENENNUNG MENGE SK 16-8D SK 16-8DR SK 18-8D Druckluftmotor vst. 007010860 007011125 Kugellager 001340647 001340647 Kugellager 001342956 001342956 Hülse 003010863 003010863 Rotorspindel 003010866 003011131 Zahnrad 003010867 003011132 Stator 003010868... -
Seite 24: Ersatz- Und Verschleißteilliste Ventilgehäuse Vst. (007010871)
12.9 Ersatz- und Verschleißteilliste Ventilgehäuse vst. (007010871) 30Nm gedichtet Abb. 15 Explosiionsdarstellung Ventilgehäuse vst. POS-NR. BENENNUNG ARTIKELNUMMER MENGE O-Ring 001312626 Sprengring 001313025 O-Ring 001317748 O-Ring 001317755 O-Ring 001317756 Kegelfeder 003001445 Spannring 003004514 Ventilbüchse 003010870 Ventilgehäuse 003010871 Ventilbolzen 003010872 Druckfeder 003010905 Lochblech 003010910 Adapter vst. -
Seite 25: Ersatz- Und Verschleißteilliste Schlaucheinheit Vst. (001366512)
12.10 Ersatz- und Verschleißteilliste Schlaucheinheit vst. (001366512) Abb. 16 Explosionsdarstellung Schlaucheinheit vst. POS-NR. BENENNUNG ARTIKELNUMMER MENGE Abluftschlauch 001331183 Aufschraubtülle 001366108 Druckschlauch 001366316 Gewindenippel 001367102 Schlauchklemme 001369402 Gewindeschelle 001371924 Ring 003011219 Gehäuse 003011291 Scheibe 003011292 Ring 003011293 Tab. 9: Ersatz- und Verschleißteilliste Schlaucheinheit vst. Schmid &... -
Seite 26: Zubehör Und Montagewerkzeug
ARTIKELNUMMER MENGE Zubehör Wartungseinheit 001367045 Federzug 001620065 Schiebelaufkatze 001950252 Fettpresse 001365401 EFA-Spezialfett 001365618 EFA Spezialöl 001365612 Einmaulschlüssel SW 41 001369002 Montagewerkzeug Montagedorn 003004653 Abziehwerkzeug vst. 777000050 Tab. 10: Zubehör und Montageset Schmid & Wezel Seite / Page Ausführung / Version... -
Seite 27: Konformitätserklärung
Konformitätserklärung Schmid & Wezel Seite / Page Ausführung / Version 27 / 53 02 / 2011 ... -
Seite 53: Declaration Of Conformity
Declaration of Conformity Schmid & Wezel Seite / Page Ausführung / Version 53 / 53 02 / 2011 ...
