Benutzer- und Installationshandbuch

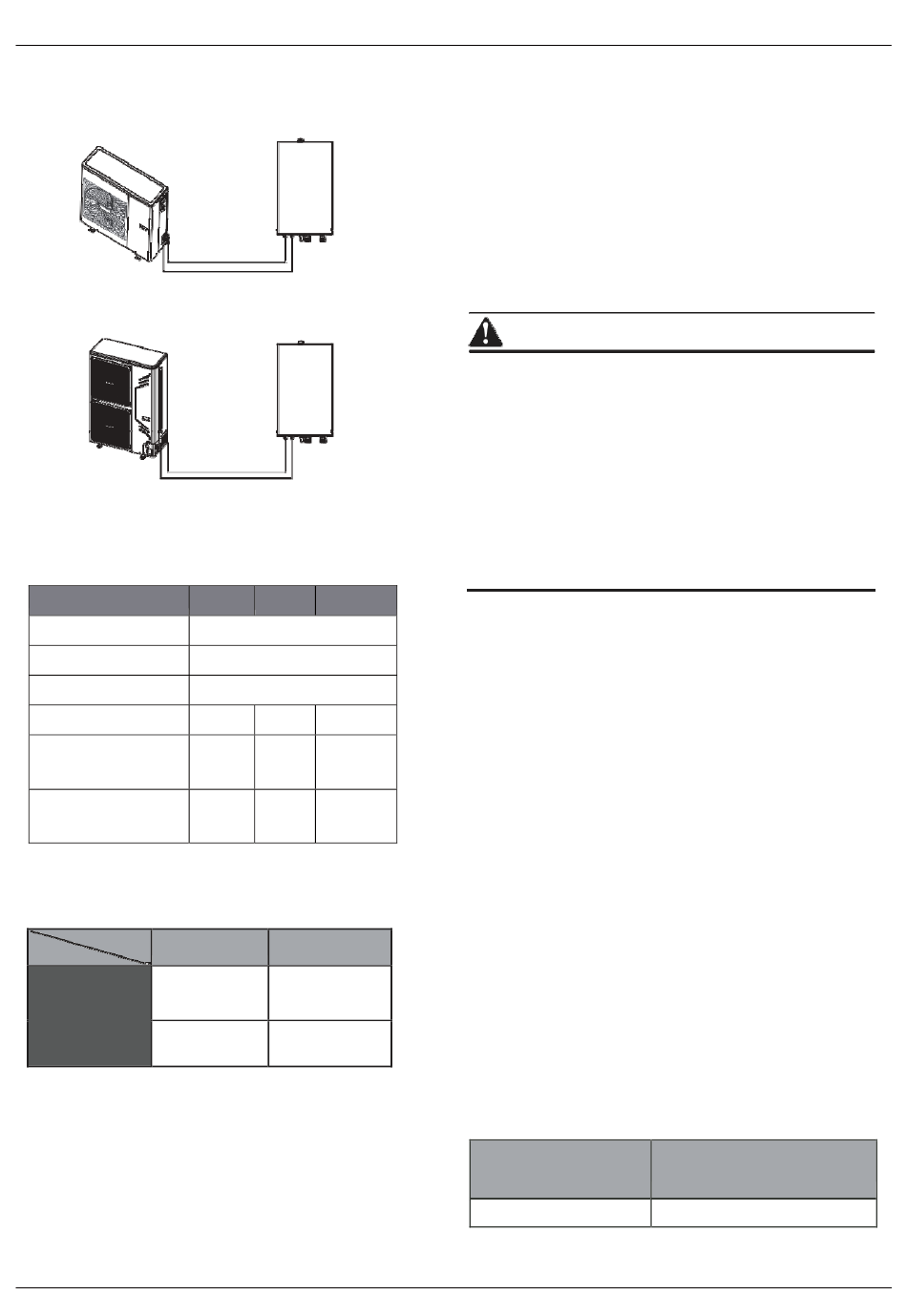

7.4 Anschlussart
Inneneinheit
4~8 kW
Inneneinheit
10~16 kW
1) Maximal zulässige Rohrgröße:
MODELL (kW)
Gas
Flüssigkeit
Entwässerung
Max. Rohrlänge
Max.
Höhenunterschied
(Außengerät unten)
Max.
Höhenunterschied
(Außengerät oben)
2) Anschlussart
Gas
Außeneinheit
Gebördelt
Gebördelt
Inneneinheit
Außeneinheit
Außeneinheit
10/12/14/16
4/6 8
φ15.9 (5/8)
φ9.52 (3/8)
DN15
20 m 30 m 50 m
10 m 20 m 30 m
8 m 15 25 m
m
Flüssigkeit
Gebördelt
Gebördelt
7.5 Entfernung von Schmutz oder Wasser aus der
Leitung
1) Stellen Sie sicher, dass kein Schmutz oder Wasser vorhanden ist,
bevor Sie das Rohr an die Außeneinheiten anschließen.
2) Waschen Sie die Leitung mit Hochdruck-Stickstoff, verwenden Sie
niemals Kältemittel aus dem Außengerät.
7.6 Dichtungsprüfung
Füllen Sie die Leitungen zwischen den Innen- und Außeneinheiten mit
Druckstickstoff, um die Dichtheitsprüfung durchzuführen.
VORSICHT
● Für die Dichtheitsprüfung ist Druckstickstoff [ 4,3 MPa (44 kg f/ cm2)
für R410A] zu verwenden.
● Ziehen Sie die Hoch-/Niederdruckventile an, bevor Sie den unter
Druck stehenden Stickstoff verwenden.
● Stellen Sie den Druck der Hoch- und Niederdruckventile ein.
● Die Hoch- und Niederdruckventile bleiben geschlossen, wenn unter
Druck stehender Stickstoff eingesetzt wird.
● Die Dichtheitsprüfung darf niemals mit Sauerstoff oder nicht
schädlichen, brennbaren Gasen durchgeführt werden.
7.7 Entlüften mit der Vakuumpumpe
1) Verwenden Sie eine Vakuumpumpe zum Entlüften, verwenden Sie
niemals Kältemittel, um Luft zu entfernen.
2) Das Vakuum muss gleichzeitig von der Flüssigkeits- und Gasseite aus
erfolgen.
3) Wählen Sie die Stromversorgung für das Innen- bzw. Außengerät.
4) Das Netzteil verfügt über eine spezielle Schaltung mit Leckageschutz
und Handschalter.
5) Die Innen- und Außeneinheiten werden mit der vorgeschriebenen
Spannungsversorgung verbunden: 220-240 V~ 50 Hz oder 380-415 V
3 N~ 50 Hz.
6) Verwenden Sie eine geschirmte 3-adrige Leitung als Signalleitung
zwischen der Innen- und Außeneinheit.
7) Die Installation muss den örtlichen elektrischen Vorschriften
entsprechen.
8) Elektrische Arbeiten müssen von einem Fachmann ausgeführt werden.
7.8 Zusätzliche Kühlmittelladung
Berechnen Sie die Kältemittelfüllung anhand des Durchmessers und der
Länge der Flüssigkeitsleitung zwischen der Außen- und Inneneinheit. Ist
die Länge der Flüssigkeitsleitung kleiner als 10 m, muss kein Kältemittel
mehr zugegeben werden, so dass bei der Berechnung der
Kältemittelfüllung 10 m von der Länge der Flüssigkeitsleitung abgezogen
werden sollten.
Durchmesser der
seitlichen
Flüssigkeitsleitung
Φ9.5
Hinweis: Ist die Rohrlänge gleich oder größer als 60% der maximal zulässigen Länge für
dieses Modell (12 m für 4/6 kW, 18 m für 8 kW und 30 m für 10 bis 16 kW), muss der
Schalter S1-1 auf der Elektronikplatine des Innengerätes auf ON gestellt werden.
8
Außeneinheit
Kältemittelfüllung pro Meter
Rohrleitung
0,054 kg
