6. INSTALLATION DES AUßENGERÄTS
6.1 Installationsort
Versuchen Sie, das Außengerät von diesen Stellen
fernzuhalten, da es sonst beschädigt werden könnte.
Vermeiden Sie die Installation:
1) Wenn es brennbare Gaslecks in der Nähe gibt
2) An einem Ort mit viel Öl (z.B. Motoröl).
3) In einer marinen Umgebung, nahe der Küste.
4) Wo ätzende Gase in der Umgebung vorhanden sind
(Schwefel in Thermalquellen).
5) An einem Ort, an dem die aus dem Außengerät austretende Luft
die Nachbarn nicht stört.
7) Ein Ort, an dem das abfließende Wasser keine Probleme verursacht.
6) Wo Lärm die Menschen um Sie herum in ihrem täglichen Leben beeinträchtigt.
3) Ein Ort, der keinen starken Windströmungen ausgesetzt ist.
7) Ein Ort, der zu schwach ist, um das Gewicht des Gerätes zu tragen.
4) Einen Ort, der keinen Durchgang blockiert.
8) An einen Ort, der nicht geebnet.
9) An einem Ort mit unzureichender Belüftung.
In der Nähe von privaten Kraftwerken oder Hochfrequenzanlagen.
Installieren Sie die Innen- und Außeneinheit, sowie die Stromversorgungs-
und Anschlusskabel mindestens 1 m vom Fernseher oder Radio entfernt,
um Bild- und Tonstörungen zu vermeiden.
VORSICHT
● Wenn ein Außengerät an einem Ort installiert wird, der immer
starken Winden ausgesetzt ist, wie z. B. an der Küste oder auf
einer hohen Gebäudeterrasse, sichern Sie das Gerät mit
einem Kanal oder einer Windschutzscheibe gegen den Wind
für einen normalen Lüfterbetrieb.
● Wenn das Außenteil in einer erhöhten Position installiert wird,
vergewissern Sie sich, dass der Sockel sicher befestigt ist.
● Halten Sie die Innen- und Außeneinheit,sowie das Netz- und
Anschlusskabel mindestens
Fernsehgeräten entfernt. Damit sollen Bildstörungen und
Rauschen an solchen elektrischen Geräten vermieden werden.
Abhängig von den Bedingungen, unter denen der Hebegurt
hergestellt wird, kann Lärm entstehen, auch wenn der Abstand
von 1 m eingehalten wird).
● Die Isolierung der metallischen Bauteile und der Wärmepumpe
muss den nationalen elektrischen Vorschriften und Normen
entsprechen.

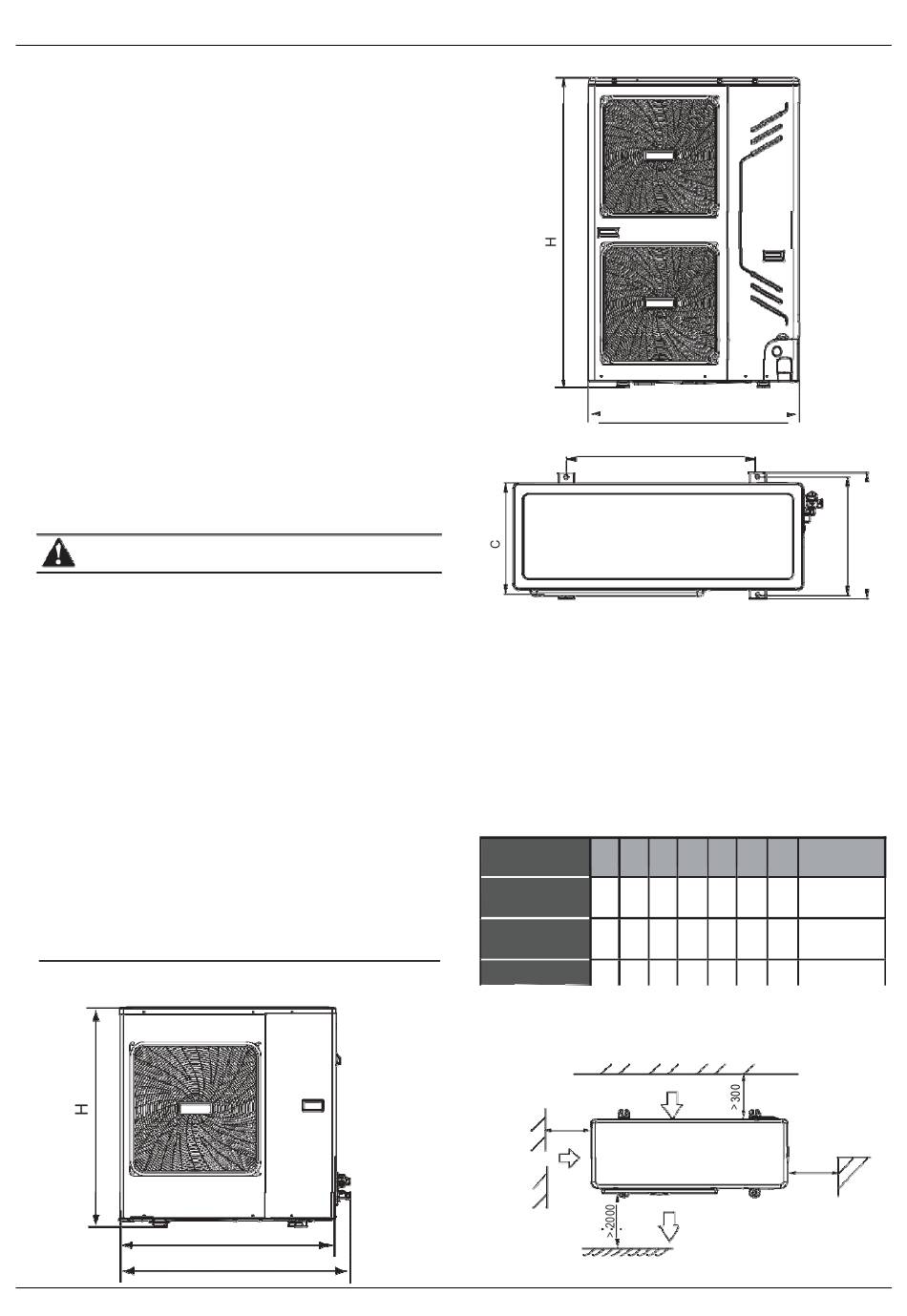

6.2 Einbauraum (Einheit: mm)

1 m von Radio-
A
F
und
MODELL
4~6 kW
8 kW
10~16 kW
1) Installation des Einzelgerätes
Lufteingang
>300
Lufteingang
5
Außeneinheit
A
B
A B C
D E F
895 590 350 355 333 960
990 625 390 395 360 1050 965 Abb.6-1/Abb.6-
900 600 348 400 360
/
(Mauern und Hindernisse)
weg
Ausgang
H
Abb.-Nr
860 Abb.6-1/Abb.6-
3
3
1327 Abb.6-2/Abb.6-
Wartungsweg
>600
