Hauptkomponenten des Schaltkastens

Die folgenden Bilder dienen nur zu Ihrer Orientierung. Im Falle einer Inkonsistenz zwischen dem Bild und dem tatsächlichen Produkt ist die Form
des tatsächlichen Produkts ausschlaggebend.
8.3.1 Hauptbestandteile des Steuerungskastens der Außeneinheit

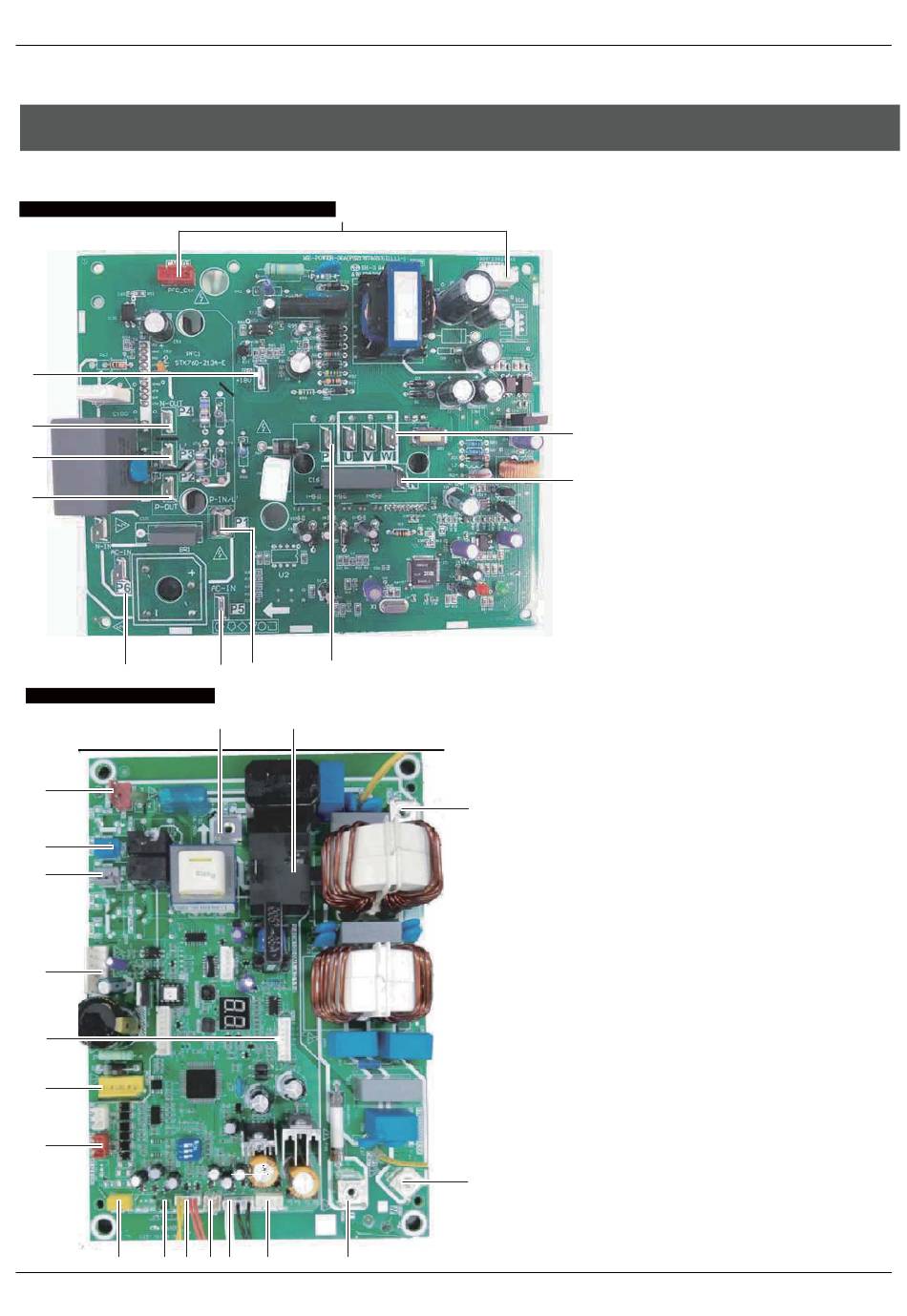

4~8 kW (230 V) - Wechselrichterplatte (IPM) y PFC
11
10
9
8
7
4~8 kW (230 V) - Hauptplatine
18
17
16
15
14
13
12
11 10 9
1
6 5 4
1 2
PCB A
8 7 6 5
1 Zur Hauptplatine (CN101,CN105)
2 Kompressoranschluss U V W (U,V,W)
3 Eingangsanschluss N für das Modul IMP (N)
4
Eingangsanschluss P für das Modul (P)
5 Eingang für PFC-Induktivität P1(P1)
2
6 Eingangsanschluss für Brückengleichrichter (P5)
7 Eingangsanschluss für Brückengleichrichter (P6)
3
8
PFC-Ausgang P (P2)
9 Eingangsanschluss für PFC-Induktivität 3 (P3)
10 PFC (P4) N Ausgang
11 +18 V (P9)
1 Brückengleichrichtereingang L
2 Hydraulikraumeinlass (Anschluss 2)
3 Brückengleichrichtereingang N
3
4 Stromversorgung N
5 Stromversorgung L
6 Transformatorausgang
7 SCHWARZ T3 Temperaturfühleranschluss
WEISS: T4 Temperaturfühleranschluss
8 TP Temperaturfühleranschluss
9 GELB Hochdruckschalter
ROT: Niederdruckschalter
10 Temperaturfühleranschluss Th
11 Drucksensoranschluss
12 Kabelgebundener Fernbedienungsanschluss
13 P/N/+ Anschluss 18 V
14 A IPDU/PFC
15 DC-Lüfteranschluss
16 Kurbelgehäusewiderstand
17 4-Wege Ventilanschluss
18 Transformator-Eingangsanschluss
