Benutzer- und Installationshandbuch

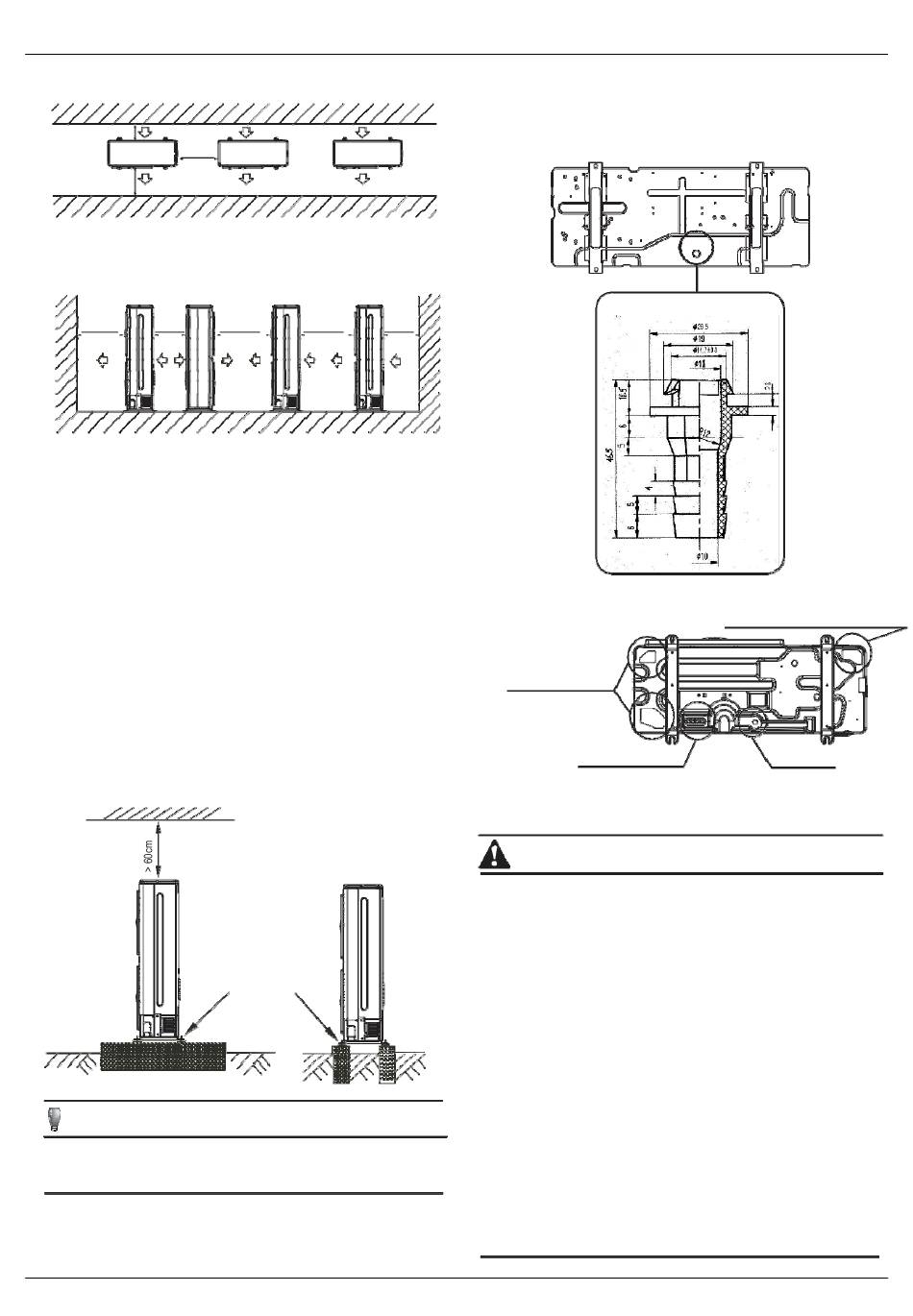

2) Parallele Installation von zwei oder
mehreren Geräten.
>300
>600
>2000
3) Paralleler Einbau der Hinter- und Vorderseite
>2000 >500

6.3 Transfer und Installation

Da der Schwerpunkt des Geräts nicht mit dem physischen
Mittelpunkt übereinstimmt, sollten Sie vorsichtig sein, wenn Sie es
mit dem Hebegurt anheben.
Halten Sie niemals den Zulauf des Außengerätes fest, damit es
sich nicht verformt.
1) Berühren Sie den Ventilator nicht mit den Händen oder anderen
Gegenständen.
2) Neigen Sie das Gerät nicht mehr als 45° und neigen Sie es
nicht zum Boden.
3) Bauen Sie einen Betonsockel nach den Vorgaben der
Außeneinheiten (siehe Abbildung 3-8).
4) Befestigen Sie den Geräteboden mit Schrauben, damit er bei
Erdbeben oder starkem Wind nicht herunterfällt. (siehe Abb. 3-8).
Befestigung mit Schrauben
HINWEIS:
Alle Angaben in diesem Handbuch dienen nur der Erläuterung.
Form der erworbenen Wärmepumpe kann leicht variieren (je nach
Modell), aber die Bedienung und Funktionen sind die gleichen.
>3000 >3000 >300
6.4 Wasserauslass
Unten befindet sich ein Kondensatauslass, wie in der
Abbildung dargestellt:
reservierterr Wasserausgang
(Es muss explizit
geöffnet werden)
Wasserauslassreserve
10-16 kW einphasig und 12-16 kW dreiphasig.
Beachten Sie bei der Montage des Außengerätes die Einbauorte und
Entwässerungshinweise;
● Bei den Modellen 4-8 kW gibt es nur einen Wasserablauf in der
Kondensatwanne. Wenn das Gerät in einer Zone mit niedriger
Umgebungstemperatur (lange Zeit unter 7°C) installiert wird,
sollten einige Heizgeräte in die unteren Kondensatwanne
installiert werden, um ein Einfrieren der Ablaufleitung und des
Wasserauslasses zu verhindern oder ein Gerät mit niedriger
Temperatur anzufordern.
● Bei Geräten mit einer Leistung von 10-16 kW, die in
Niedrigtemperaturbereichen installiert sind, können Sie bei
gefrierendem Kondensat den Wasserauslass blockieren und
den Gummistopfen aus dem reservierten Wasserauslass
entfernen. Reicht dies für die Wasserableitung immer noch
nicht aus, so sind die beiden anderen Auslässe bis zum
Anschlag zu öffnen und die Kondensatwanne sauber zu halten.
Die
Achten Sie beim Auftreffen auf den Wasserauslass von außen
nach innen, damit nicht er durch die Schläge beschädigt wird
Es wird empfohlen, einen Mottenschutz in der geschlagenen
Öffnung zu verwenden, um die Entwicklung von Schädlingen im
Inneren des Geräts und Schäden an den Komponenten zu
vermeiden.
6
Außeneinheit
Abflussöffnung
4-8 kW
Ausgang der Rohranschlüsse und Kabel
Wasserablauf (mit Gummipfuffer)
VORSICHT
