Installationshandbuch

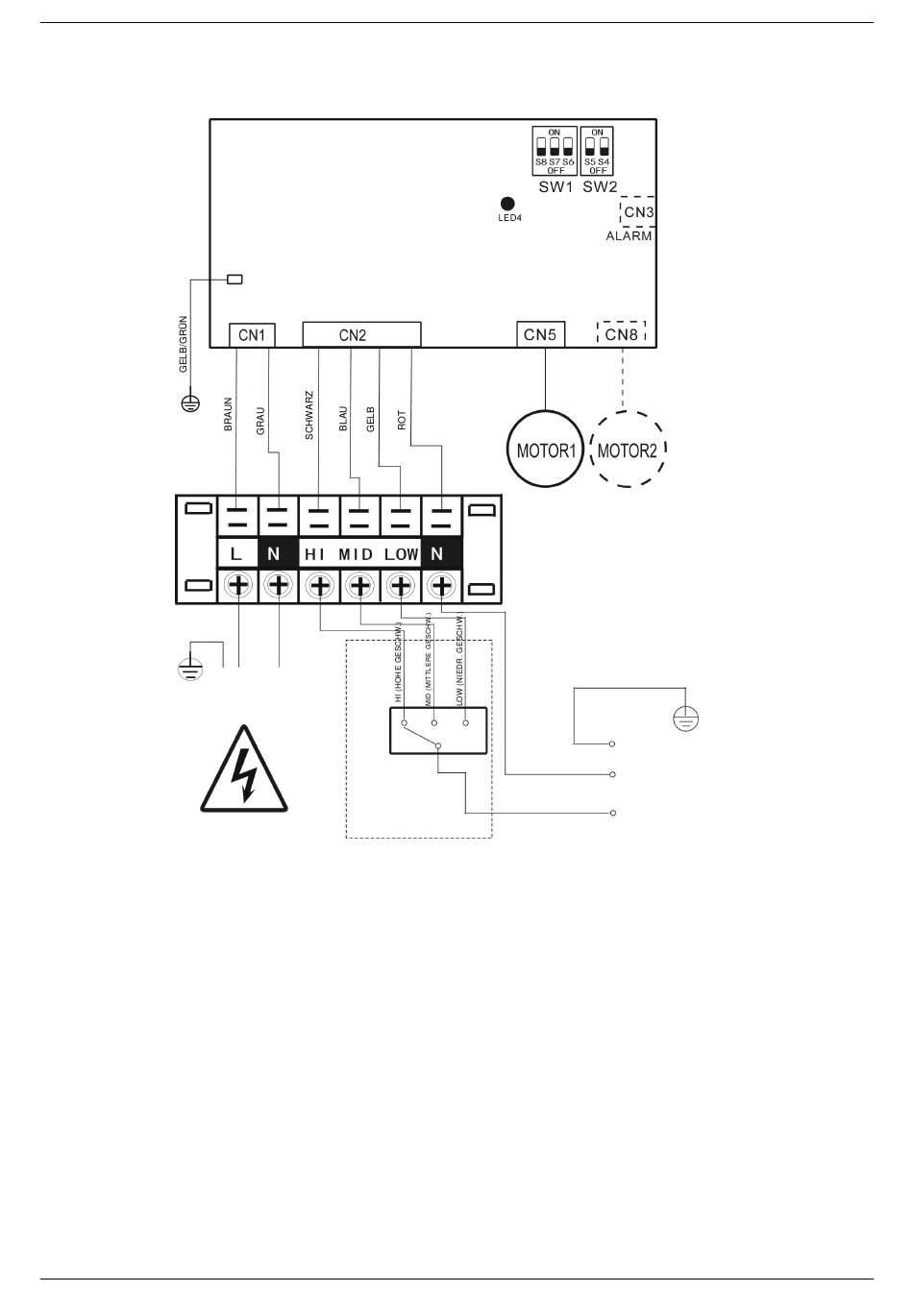

10.1 Elektrischer Schaltplan
230 V - 50 Hz
HINWEIS:
Das Gerät muss von L - N mit 230V - 50Hz versorgt werden (STROMVERSORGUNGSGERÄTE).
Damit das Gerät mit einer der 3 Geschwindigkeiten startet, muss die gewünschte Geschwindigkeit über
ein 230V - 50Hz Signal gewählt werden (GESCHWINDIGKEITSAUSWAHL).
HAUPTPLATTE
ERDUNG
STROMVER-
SORGUNGS-
ANLAGE
3-Gang-Schalter oder
Thermostat
*Nicht mitgeliefert
Ventilatorkonvektor Mitteldruckkanal DC
GELD/GRÜN
Neutrale
Erdung
Phase
10
Geschwindigkeitsauswahl
230V - 50Hz
